MIKROKLUB ismertetők

Rövid, szöveges áramkör ismertetések, árak : ismertet.zip


Mikrokontroller, EPROM, EEPROM égetők:

·         GQ4X4 : USB portos EPROM, EEPROM, MIKROKONTROLLER égető.

·         TL866 , TL866II Plus minipro T48 USB portos EPROM, EEPROM, MIKROKONTROLLER égető.

·         T48 USB portos EPROM, EEPROM, MIKROKONTROLLER égető.

·         VP-299 : USB portos EPROM, EEPROM, MIKROKONTROLLER, PLD égető.

·         VP-598 : USB portos EPROM, EEPROM, MIKROKONTROLLER, PLD égető.

·         VP-798 : USB portos EPROM, EEPROM, MIKROKONTROLLER, PLD égető.

·         VP-998 : USB portos EPROM, EEPROM, MIKROKONTROLLER, PLD égető.

·         VP-ISP10 : USB portos, soros EEPROM, MIKROKONTROLLER égető.

·         TOP2049 : USB portos EPROM, EEPROM, MIKROKONTROLLER, GAL, PALCE égető.

·         WILLEPRO : PC párhuzamos portján működtethető EPROM, EEPROM, MIKROKONTROLLER égető.

·         MIKROPO : EPROM, EEPROM, MIKROKONTROLLER, HCS égető

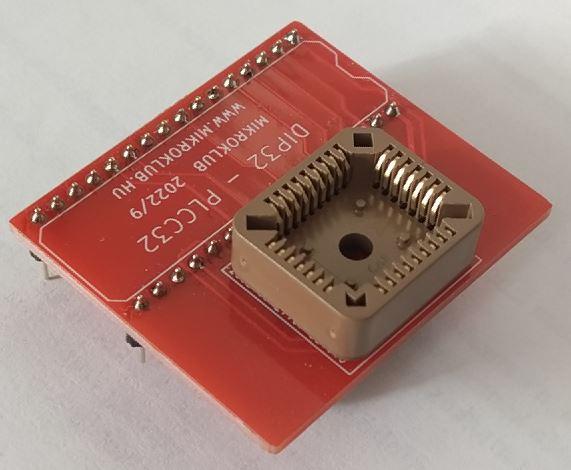

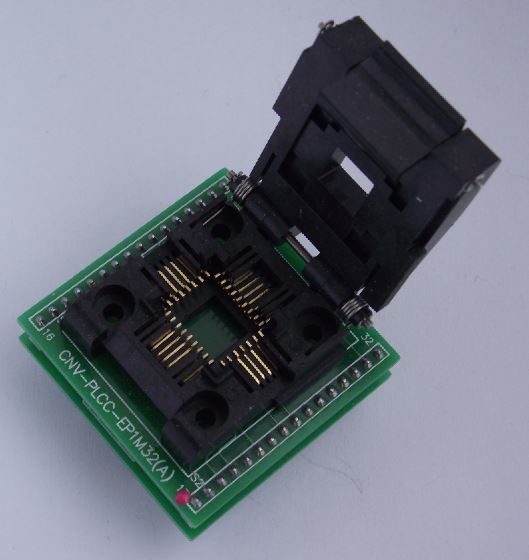

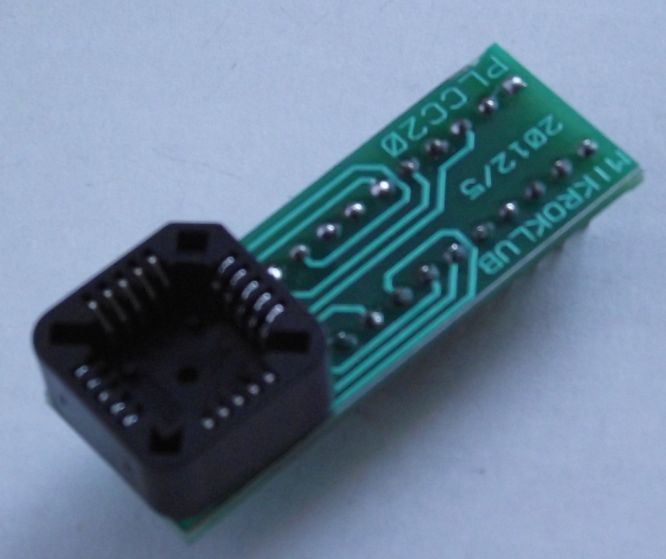

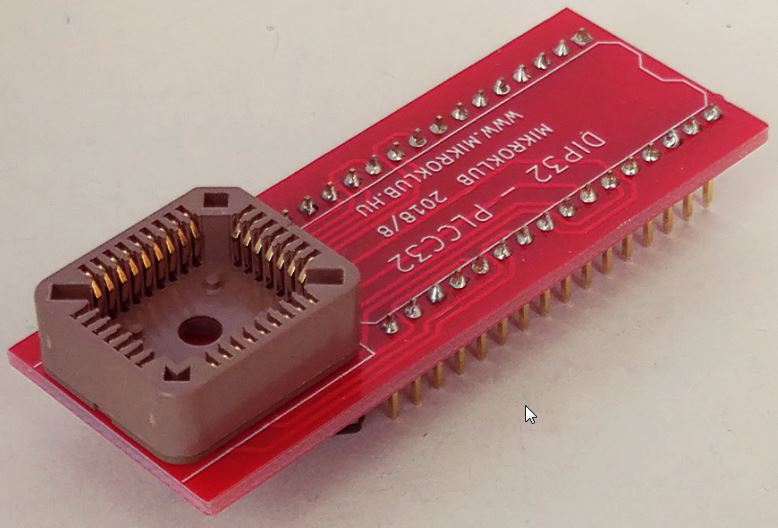

·         PLCC adapterek az EPROM, MIKROKONTROLLER égetőhöz

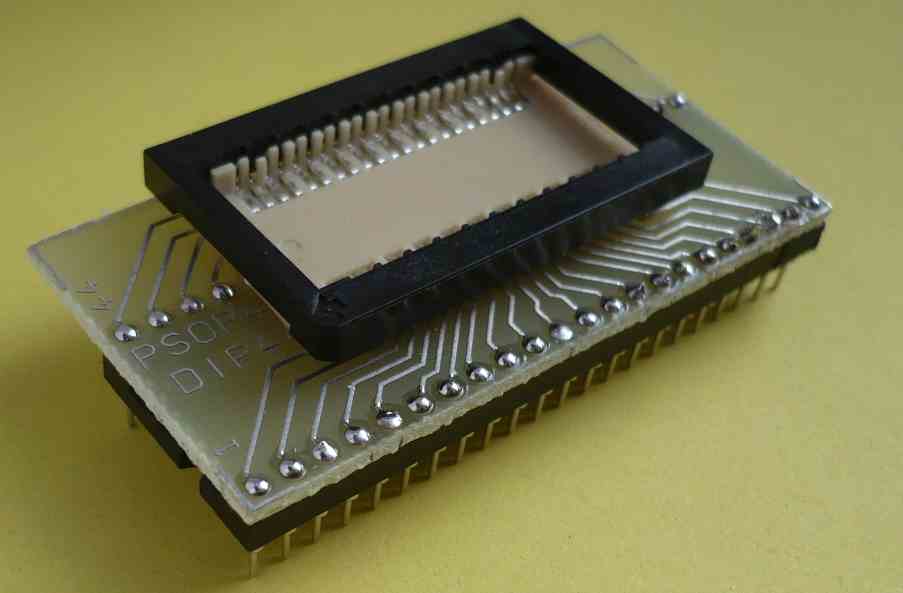

·         PSOP44 adapterek az EPROM, MIKROKONTROLLER égetőhöz

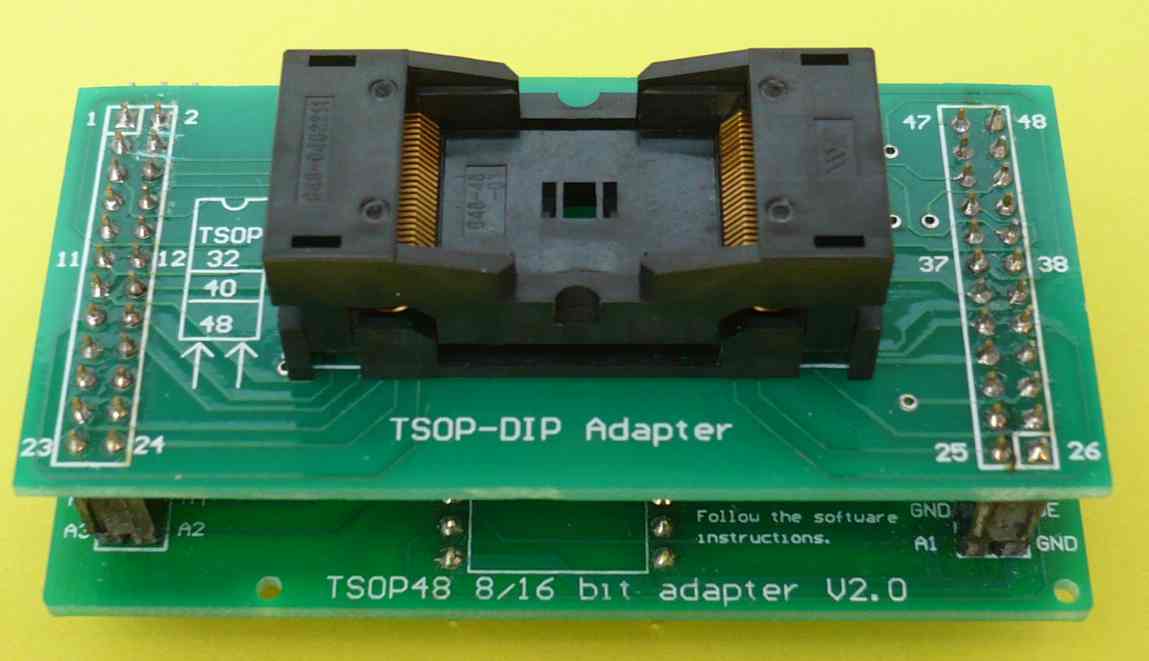

·         TSOP48 adapter az EPROM, MIKROKONTROLLER égetőhöz

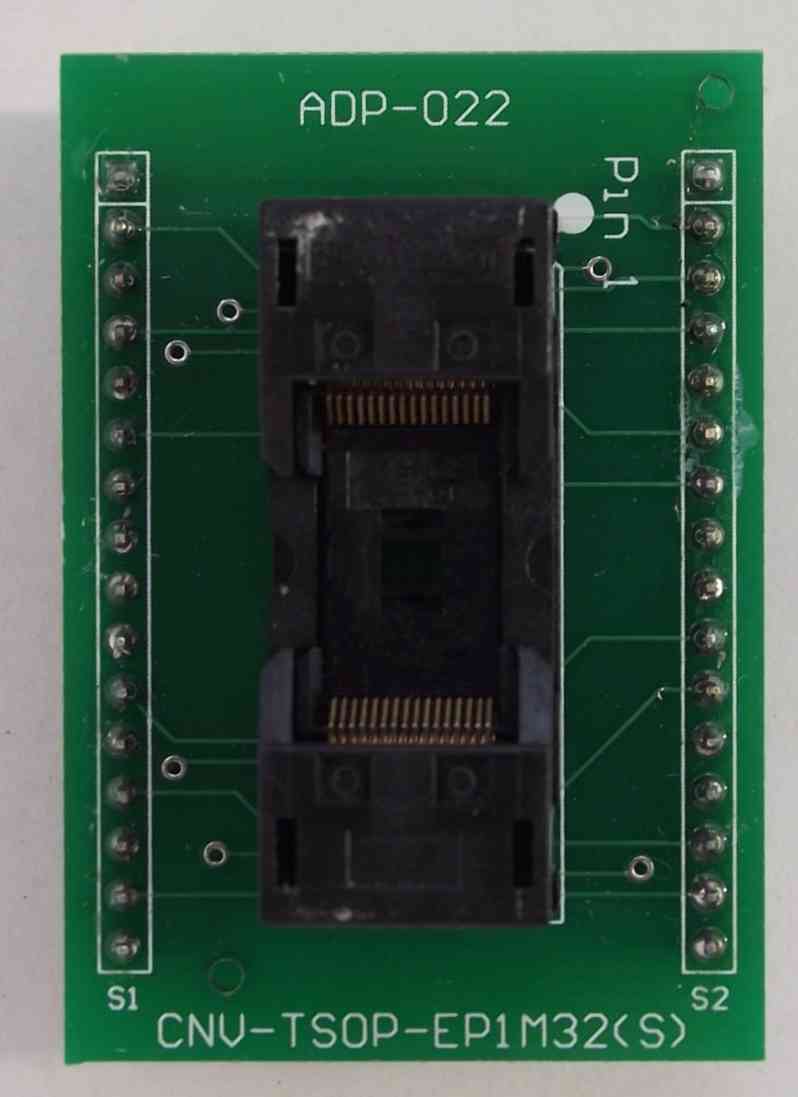

·         TSOP32 adapterek az EPROM, MIKROKONTROLLER égetőhöz

·         ICD2 : MICROCHIP PIC ICD2 PIC égető, szoftver debugger

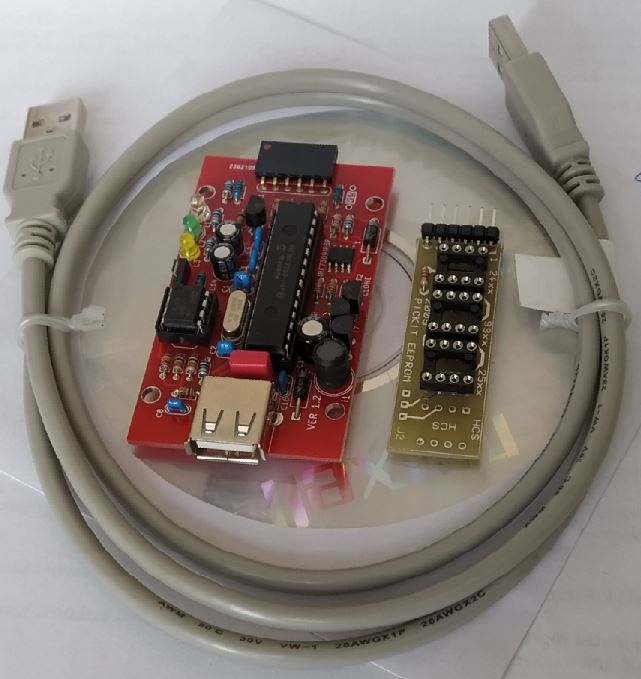

·         PICKIT2 : MICROCHIP PIC égető

·         "David Tait féle" PIC égető

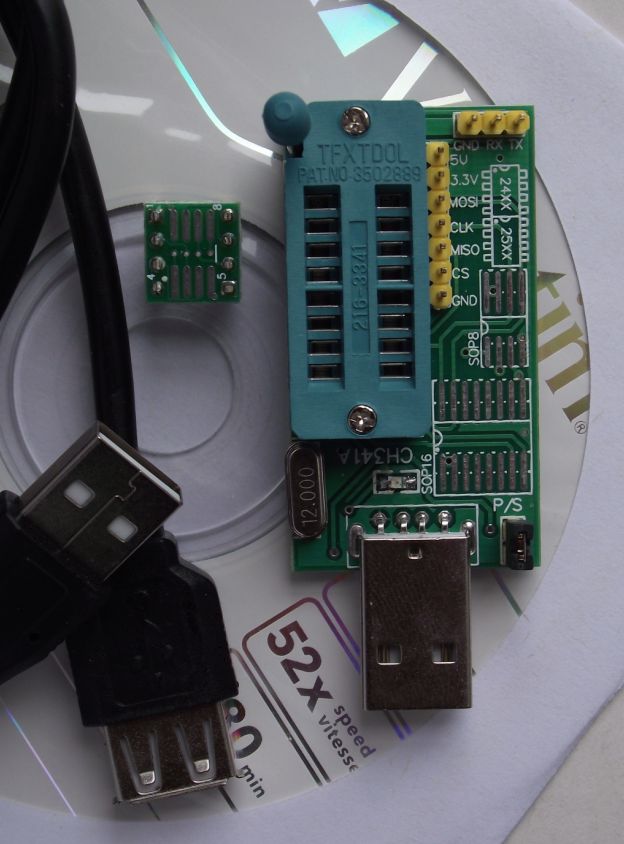

·         Soros 24Cxxx, 25Cxxx EEPROM égető

·         "PROPIC" PIC égető

·         Ponyprogrammer: EEPROM, és ATMEL AVR MIKROKONTROLLER égető.

·        AVRisp-MKII programozó ATMEL AVR mikrokontrollerekhez

·         SPI programozó ATMEL AVR mikrokontrollerekhez

·         DS1992, DS1993, DS1995, DS1996 dallas iBUTOON memória író/olvasó

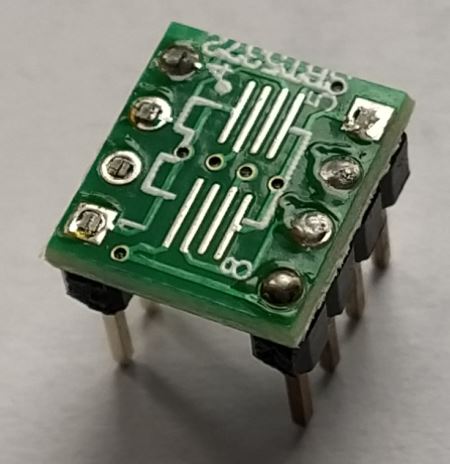

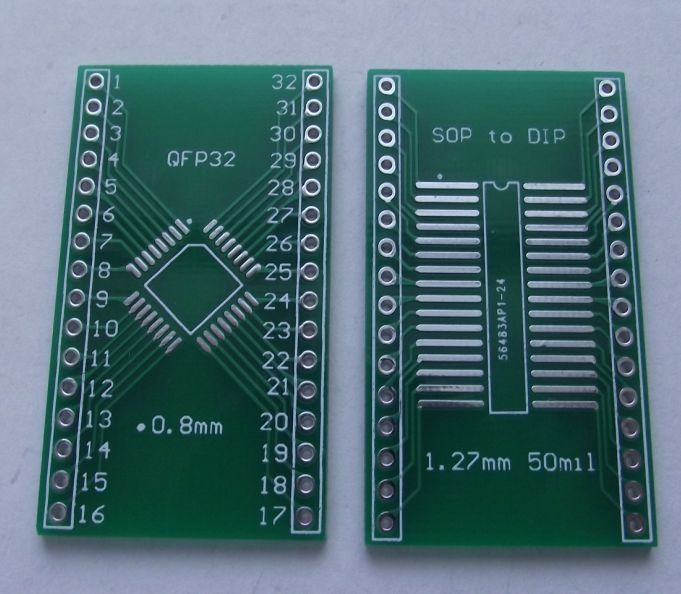

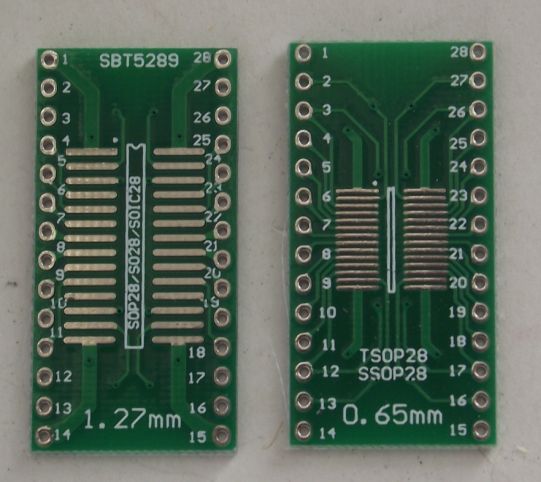

·         Adapter panelek TQFP32, TQFP44, TQFP64 , SO32, SO28 tokozású integrált áramkörökhöz

Emulátorok, debuggerek

·         8751/52, 89c51/52/8252, 89c2051 emulátor

·         EPROM emulátor (2716-27512)

·         ICD1 : MICROCHIP PIC ICD1 PIC égető, szoftver debugger

·         ICD2 (serial port) : MICROCHIP PIC ICD2 PIC égető, szoftver debugger (soros portos verzió)

·         ICD2 (USB port) : MICROCHIP PIC ICD2 PIC égető, szoftver debugger (USB portos verzió)

Mikroszámítógépek tanuláshoz, kisérletezéshez:

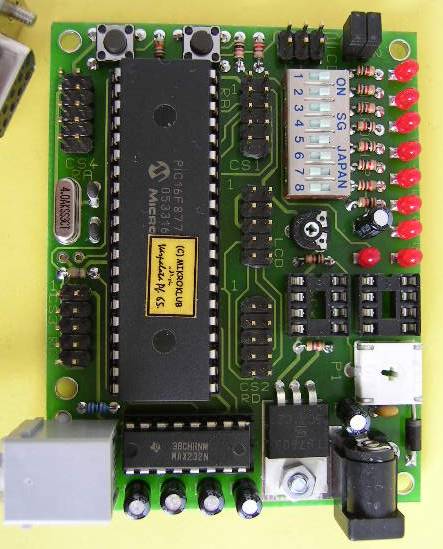

·         MICROCHIP PIC DEMO panel 16F87x-el.

·         COMPU31 : 8031/32 mikrokontrolleres fejlesztő mikrogép

·         COMPU34 : 8031/32 mikrokontrolleres fejlesztő mikrogép, analóg bemenettel

·         MIKRO552 : 80c552 mikrokontrolleres fejlesztő mikrogép

·         COMPU35 : 80c31/32 mikrokontrolleres fejlesztő mikrogép

·         BASIC STAMP fejlesztő mikró PIC16Fxx és PIC BASIC mikrokontrollerhez

Vezérlés, folyamtirányítás:

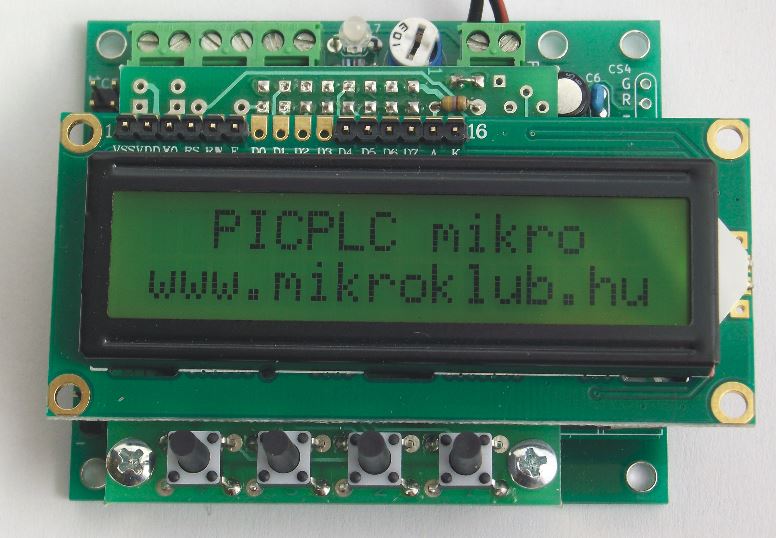

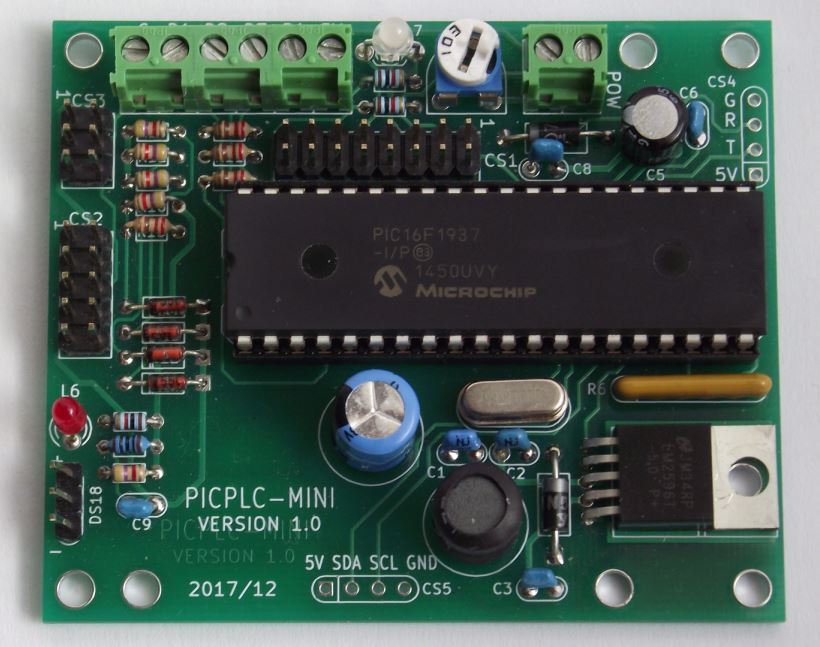

·         PICPLC-MINI : négy digitális be/kimenetű vezérlő panel PIC 16F8xx-el.

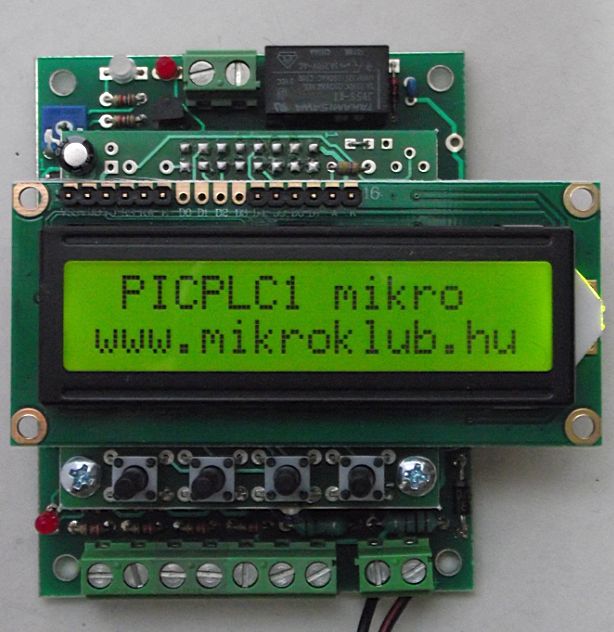

·         PICPLC1 : 1 relés kimenetű vezérlő panel PIC 16F8xx-el.

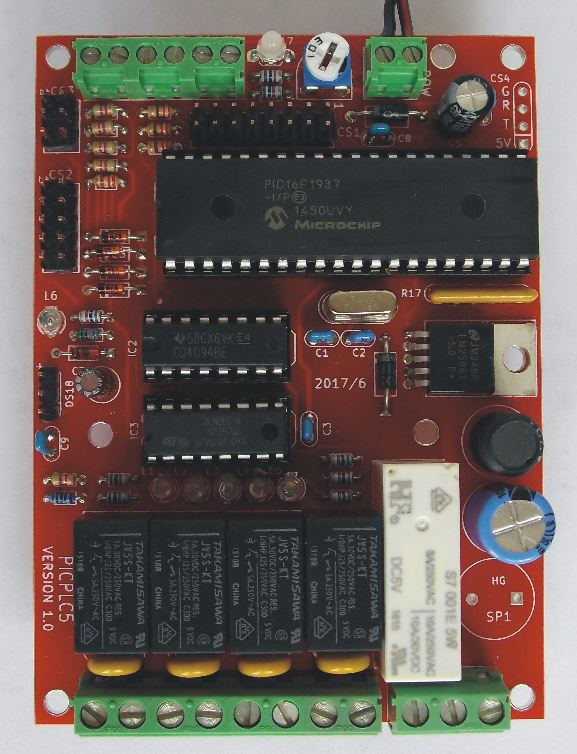

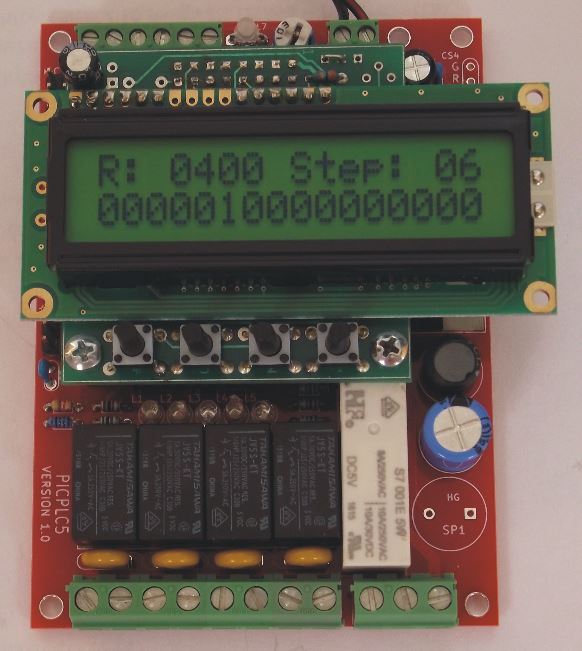

·         PICPLC5 : 5 relés kimenetű vezérlő panel PIC 16F8xx-el.

·         PICPLC8 : 8 relés kimenetű vezérlő panel PIC 16F8xx-el.

·         PICPLC16 : 16 relés kimenetű vezérlő panel PIC 16F8xx-el.

·         PICPLC24 : 16 bemenetű, 8 kimenetű vezérlő panel PIC 16F8xx-el.

·         Távvezérlés SMS-el.

Mikroszámítógépek vezérlésekhez, hobbyhoz:

Kódzár, beléptető rendszer:

·         Beléptető, regisztráló rendszer a DALLAS iBUTTON "gombokhoz"

Infrás távvezérlés:

·         Infrakapcsoló, 4 kapcsoló kimenettel 16f84 proccal (INFRAPIC)

·         Tanítható infra billentyűzet (IRBILL)l

·         Infrakapcsoló, 8 kapcsoló kimenettel 16f873 proccal (INFRAMIC)

·         Infra jelerősítő, tanítható infra adó

·         Infrás távvezérlés az ugrókódos HCS IC-kkel

·         Infrakapcsoló, TTL és soros (PC) interfésszel, 90s2313 proccal

Jelátvitel üvegszálas kábelen:

·         8 digitális jel beolvasása, továbbítása optikai kábelen

Digitális hangrögzítés, lejátszás

·         MP3 file lejátszó modul 5 bemenettel

·         MP3 file lejátszó modul 1 bemenettel

·         MP3 file lejátszó modul 2 bemenettel

·         MP3 file lejátszó modul 5 bemenettel, energia takarékos változatl

·         MP3 file lejátszó modul 16 indító bemenettel, SD kártyával, 3 wattor erősítővel , LCD kijelzővel

·         MP3 file lejátszó modul 16 indító bemenettel, LCD kijelzővel

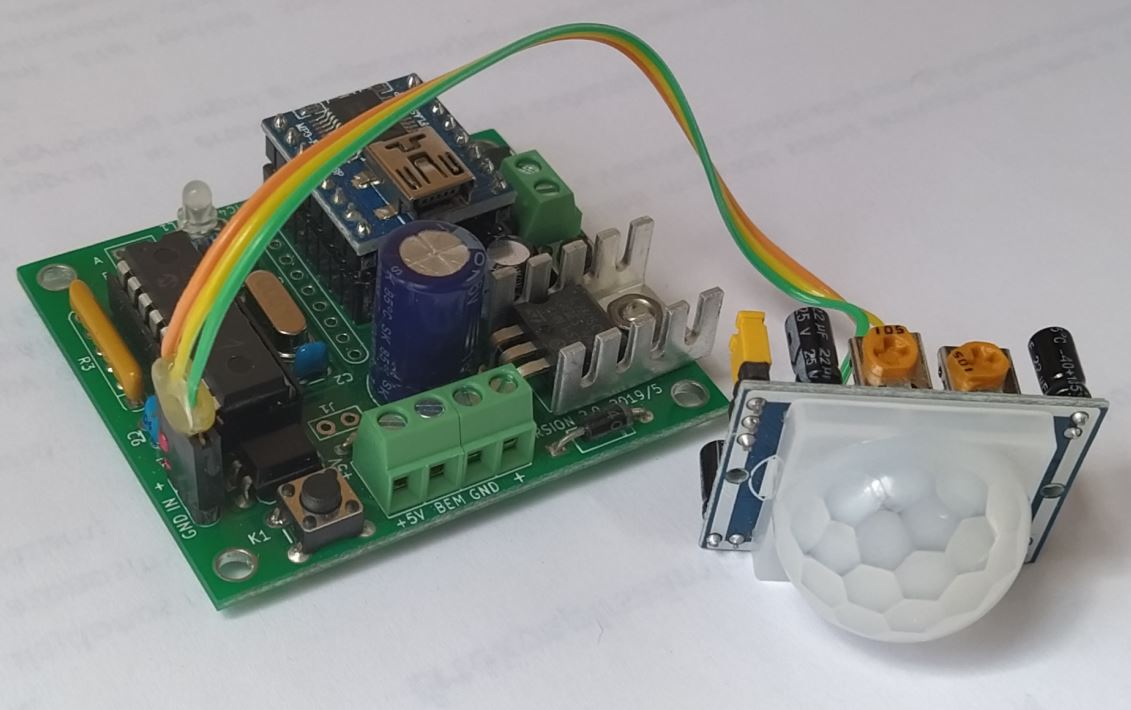

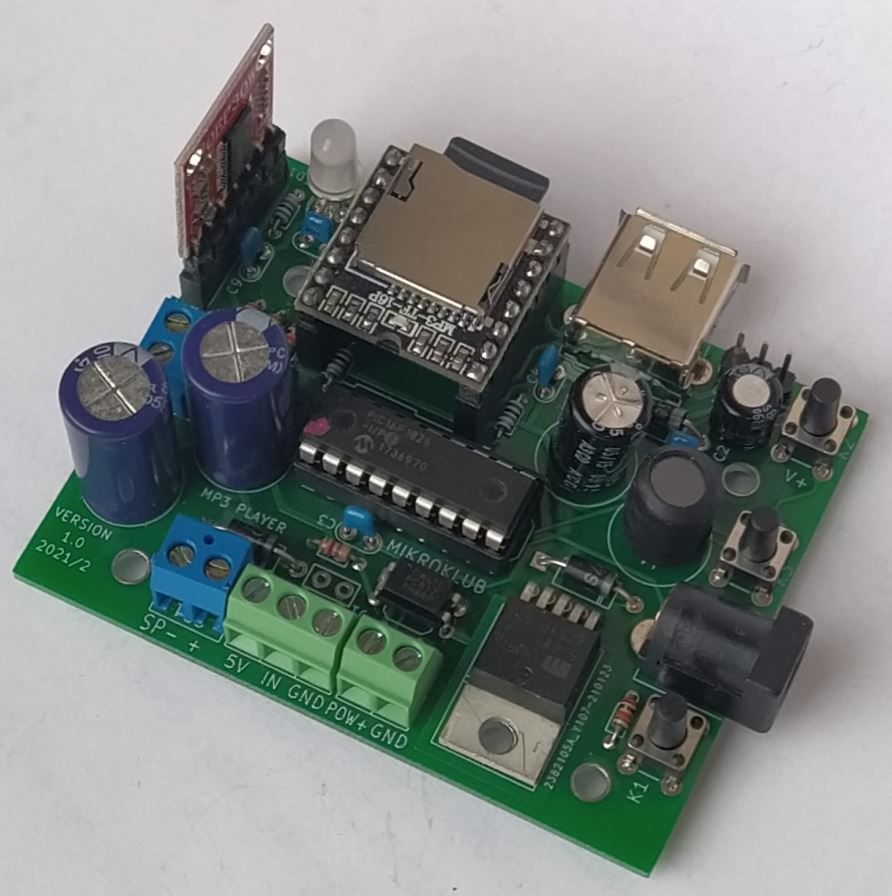

·         MP3 lejátszó mozgásérzékelővel

·         MP3 file lejátszó 3 bemenettel, 2x20 wattos erősítővel

·         MP3 file lejátszó 8 bemenettel, 10 wattos sztereo erősítővel

·         MP3 file lejátszó modul RS232 bemenettel

·         Programozó az ISD2560 , ISD4002-es hangtároló IC-khez

·         Lejátszó panel ISD4002-vel

Kapcsoló óra, időzítő:

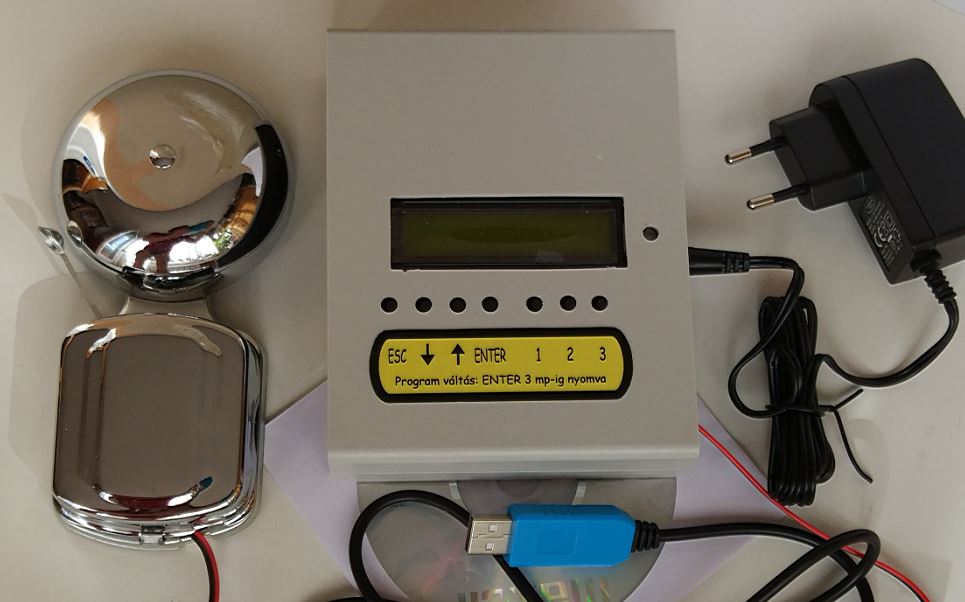

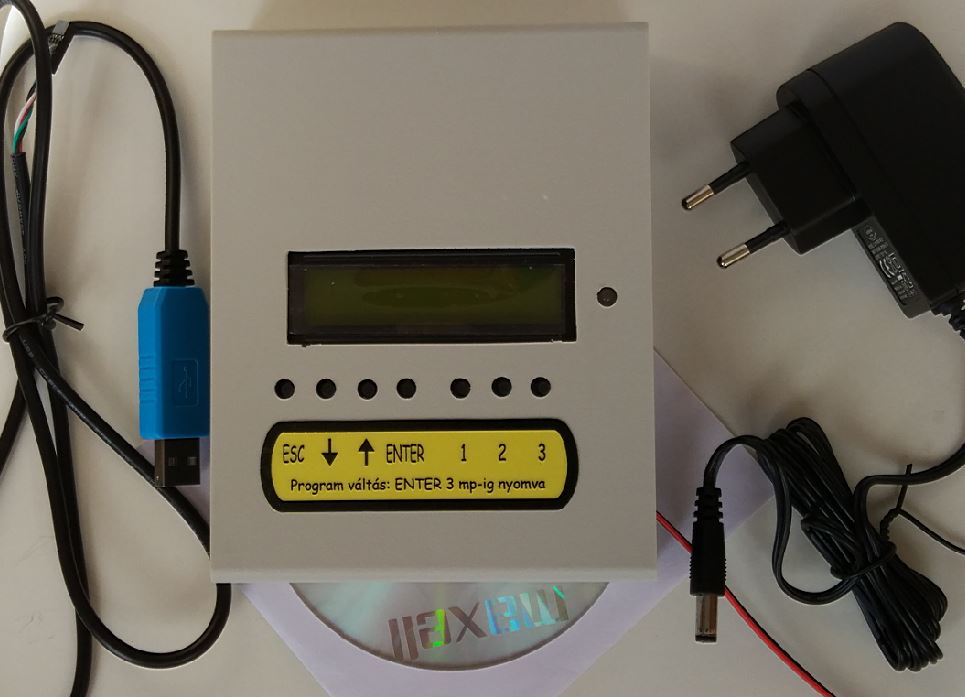

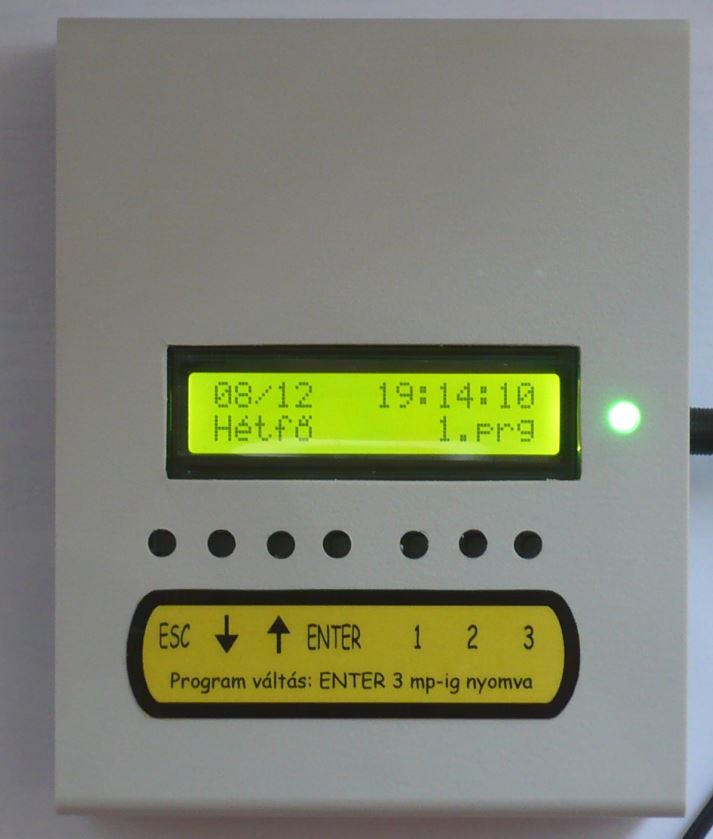

·         CLOCK50-M, 2x50 programos, PC-ről programozható, kapcsoló óra, egy kapcsoló kimenettel

·         CLOCK50suli, 2x50 programos, PC-ről programozható, kapcsoló óra MP3 fájl lejátszás lehetőséggel

·         CLOCK50-6, 2x50 programos, PC-ről programozható, kapcsoló óra hat kapcsoló kimenettel

·         Kapcsoló óra 0-10 voltos kimenettel

·         Mikrogép 8035 mikrokontrollerrel, óra, időzítő, dallamcsengő

·         Mikrogép 89c2051 mikrokontrollerrel, óra, időzítő,

·         Mikrogép 90s2313 mikrokontrollerrel, PC-ről programozható kapcsoló óra

·         Óra/időzítő PIC 16f84, 16f627 mikrokontrollerrel



LED mátrix kijelző, fényreklám:

·         LMATRIX : 4 darab 5x7-es LED mátrixon óra, hőmérséklet kijelzés.

·         Fényújság, fényreklám 13 darab 5x7-es LED mátrix karakteren.

Kimenetvezérlés, futófény:

·         Nyolc programozható kimenet 90s2313 mikrokontrollerrel

·         Nyolc programozható kimenet PIC 16F628 mikrokontrollerrel

Hőmérés, hőfokszabályozás:

·         Hőmérés , hőkapcsoló LED kijelzéssel, PIC mikrokontrollerrel (MICRO627)

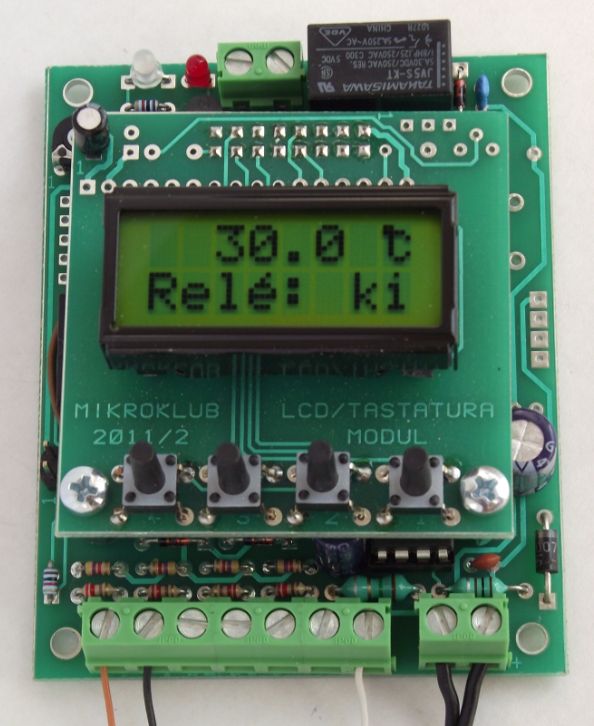

·         Hőmérés PIC mikrokontrollerrel LCD kijelzéssel (TEMPLC1)

·         1 - 8 darab ds1820 hőszenzor beolvasása, relés hőkapcsoló kimenetek vezérlése

Léptető motor vezérlés:

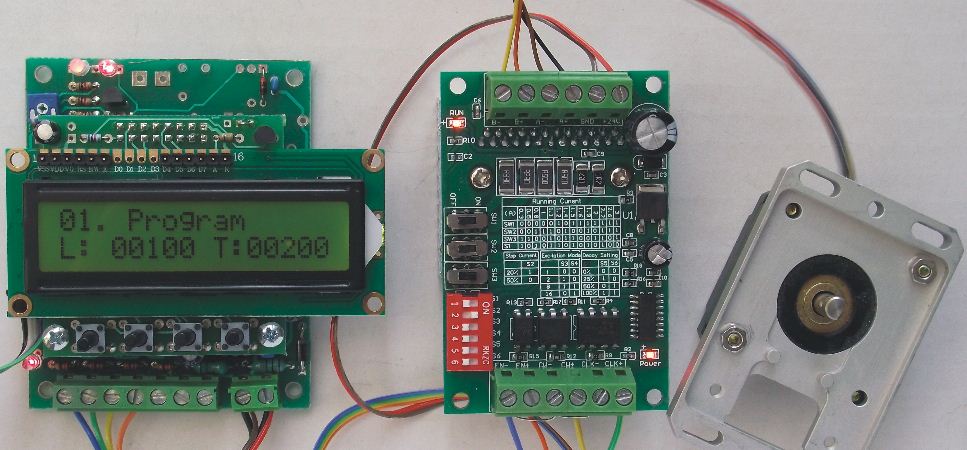

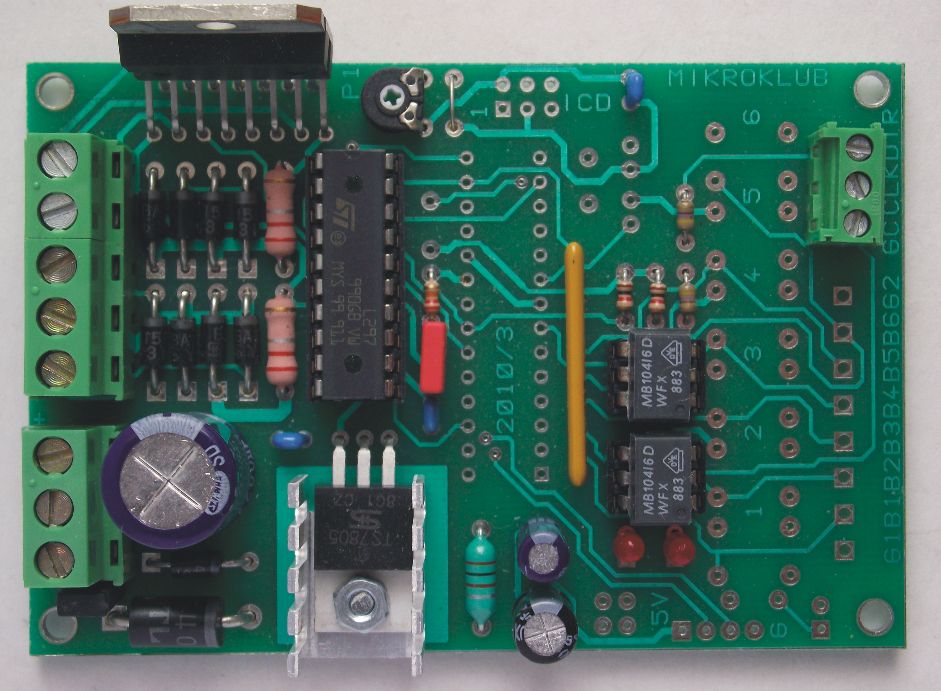

·         Léptető motorvezérlés step/dir panellel

·         Léptető motorvezérlés 90s1200 mikrokontrollerrel (STEP1200)

·         Léptető motorvezérlés AT MEGA 8515 mikrokontrollerrel (STEP51)

Műszerek:

·         Frekvenciamérő, és frekvencia generátor

·         DDS frekvencia generátor

·         Funkciógenerátor

·         1 - 8 darab ds1820 hőszenzor beolvasása RS232 porton keresztül

·         1 analóg bemenetes mikrogép, a lehető legtöbb szenzor, feszültség, áram mérésére

·         DVM panel C520D vagy CA3162 IC-vel

·         DVM panel PIC 16 F818 IC-vel

Egyszerű áramkörök:

·         Érintő kapcsoló (kapacitív)

·         Egy érintő kapcsoló NE 555 (LM555, stb.) IC-vel

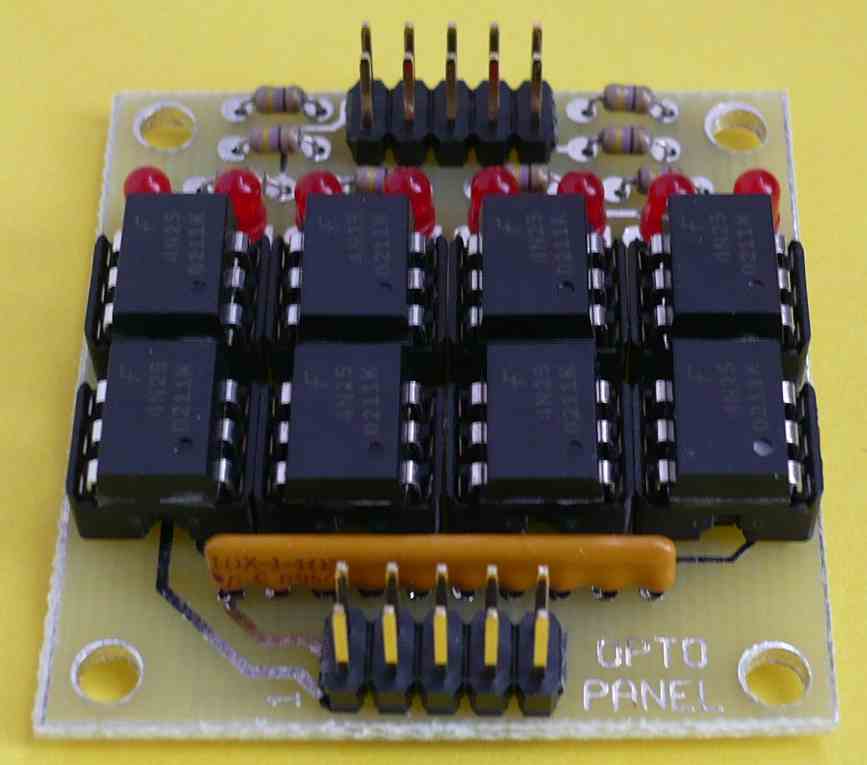

·         Soros interfész, a PC és mikrogép kapcsolatokhoz optocsatolóval

·         Soros interfész, a PC és mikrogép kapcsolatokhoz MAX232-vel

·         Perifériák a mikrókhoz (Mátrix billentyű, LED sor, LED számkijelző)

Commodore 64

·         C64-es ACTION REPLAY kártya

·         C64-es bővítő kártyák

·         C64-PC összekötés

MINIPRO, TL866CS , TL866II Plus

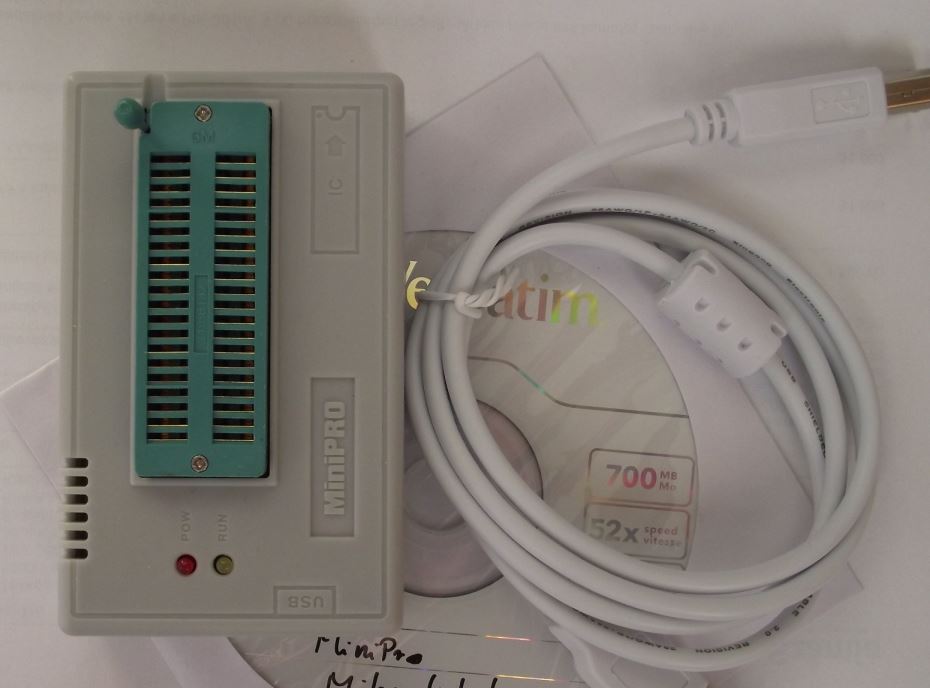

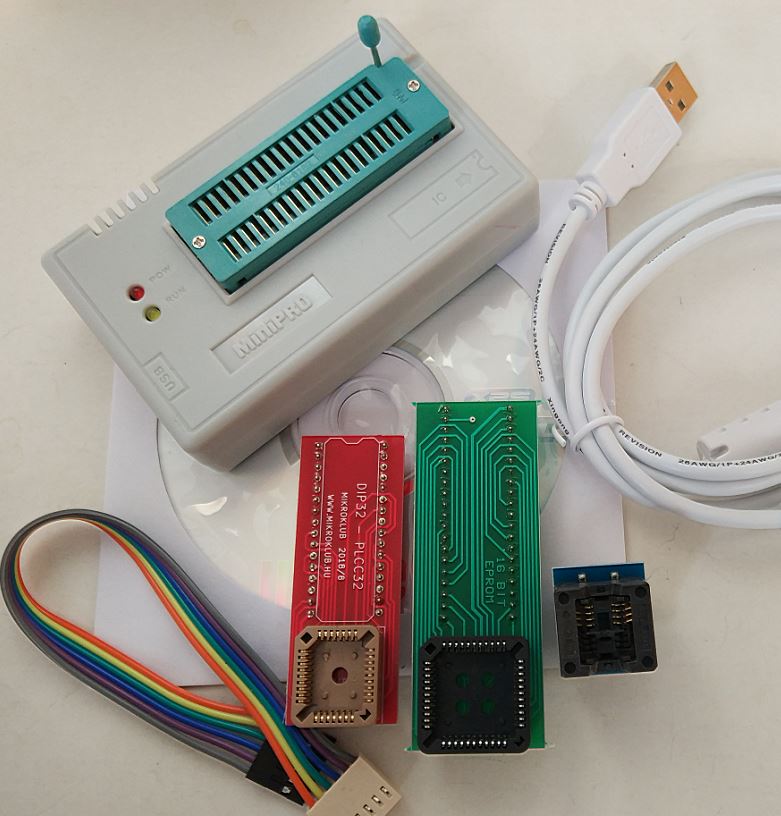

Ami rögtön feltűnik, hogy milyen apró, főleg a tudásához képest. Soros és párhuzamos epromok, AVR és PIC mikrokontrollerek, de még a GAL-ok is szerepelnek a több mint 12000-es típus listában. A 26, 27, 28, 29, 37, 39, 49, 50 sorozatú párhuzamos ROM, EPROM, EEPROM, a 24, 25, 35, 85, 93, 95 soros EEPROM. A mikrokontrollerek közül az 51-es sorozat, az AVR-ek, benne az ATMEGA , ATtiny , AT90XXX sorozat. A MICROCHIP család PIC10 PIC12 PIC16 PIC18 mikrokontrollerjei. GAL programozás, TTL IC és , RAM test. A programozó foglalat 40 lábú, de adapterrel tudja égetni a többek között a 16 bites, 44/48 lábú 29F200/400/800 flash epromokat.

Az új verzió a TL866II Plus . Pin detect, azaz láb ellenőrzés, 1.8 voltos IC-k kezelése, a 24xx, 93xx, 25xx eepromok ISP programozásának lehetősége, és persze nőtt a programozható IC-k választéka, 13-ról 15.000-re. A maximális programozó feszültség azonban 18 voltra csökkent, azaz a régi, 21 és 25 voltal programozható epromok - 2716-2732-2764-27128 - már nem írhatóak. (De olvashatóak.) A minipro TL866II Plus égető, az USB kábellel, és a programmal 39.000 Ft.

A PLCC tokos 27Cxxx/29Fxxx és a 16 bites 27c10242048/4096 epromokhoz adapter szükséges. A TL866 II plus égető, az USB kábel , a PLCC32-DIP32, és a 16 bites epromokhoz való PLCC44-DIP44 adapter, és a DIP8-SO8 együtt 45.000 Ft. A csomag része, a telepítő programot - is - tartalmazó mikroklub CD

Az EPROM-ok, EEPROM-ok, IC foglalatok az smd alkatrészek kezelését segítő csipeszek az alkatrész honlapon.

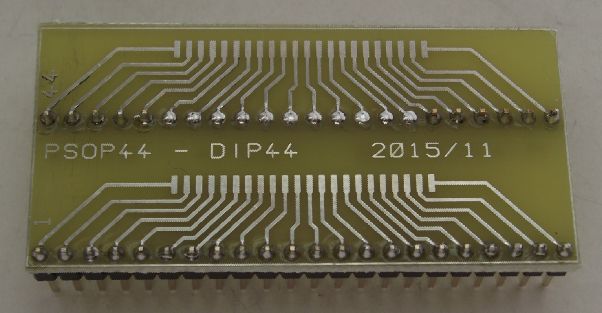

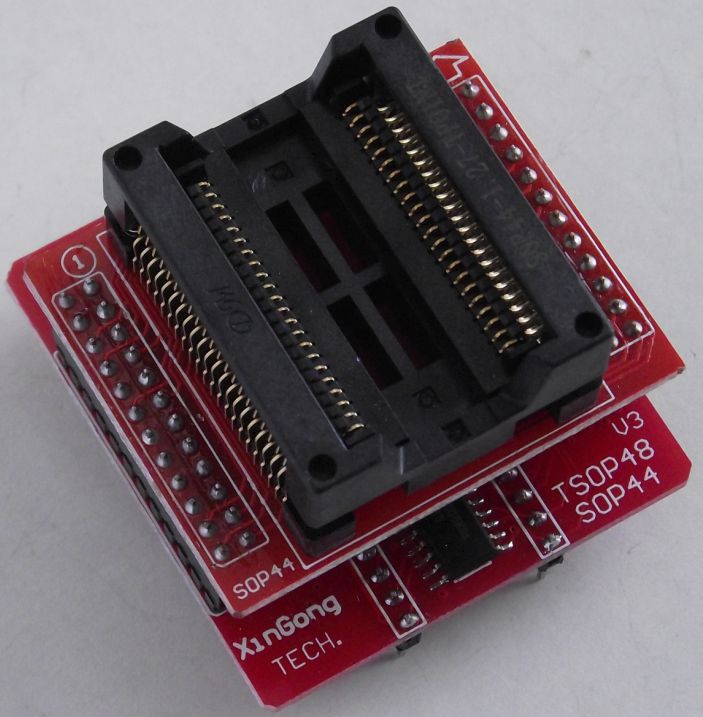

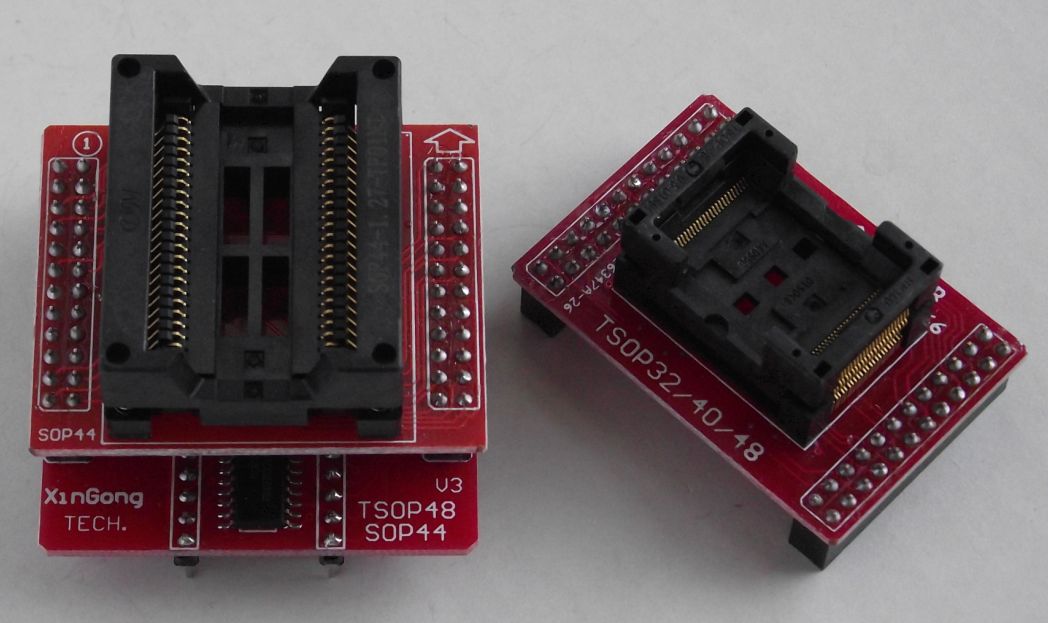

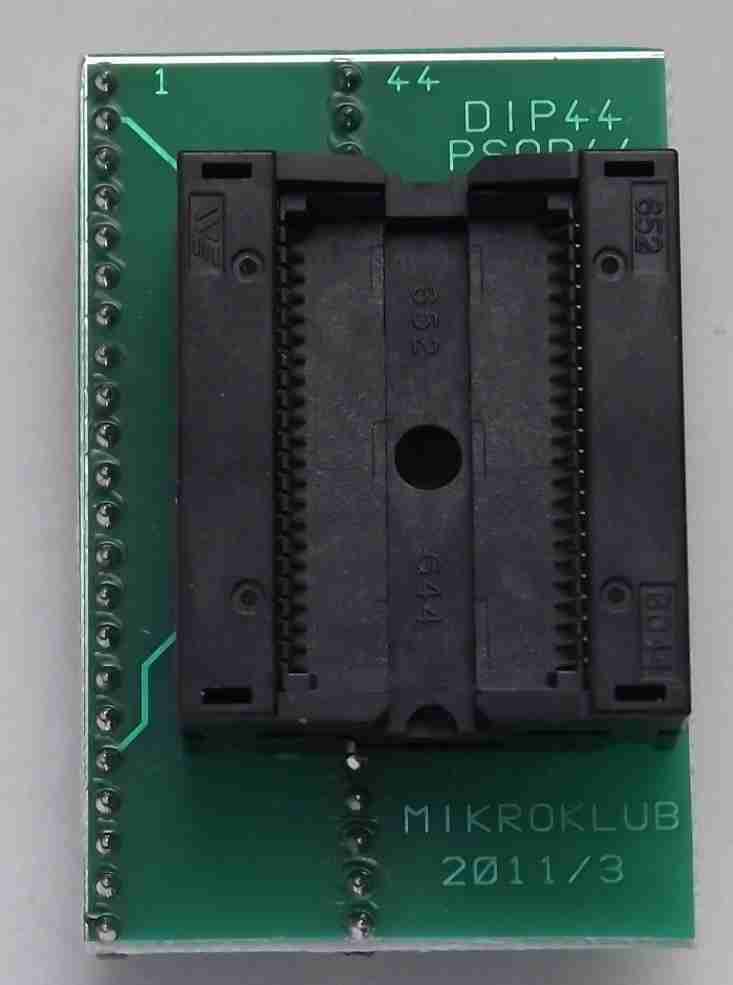

PSOP44, TSOP48 adapter TL886A MINIPRO programozóhoz

A TL886 égetőkhöz használható, psop44 tokos, 16 bites flash epromokhoz - 29F200, 29F400, 29F800, stb. - használható adapter ára psop44-es IC foglalattal 17.000 Ft.

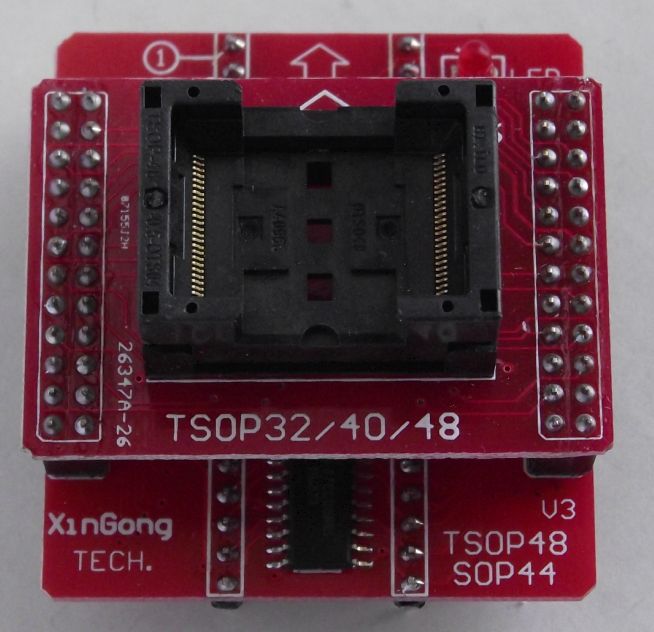

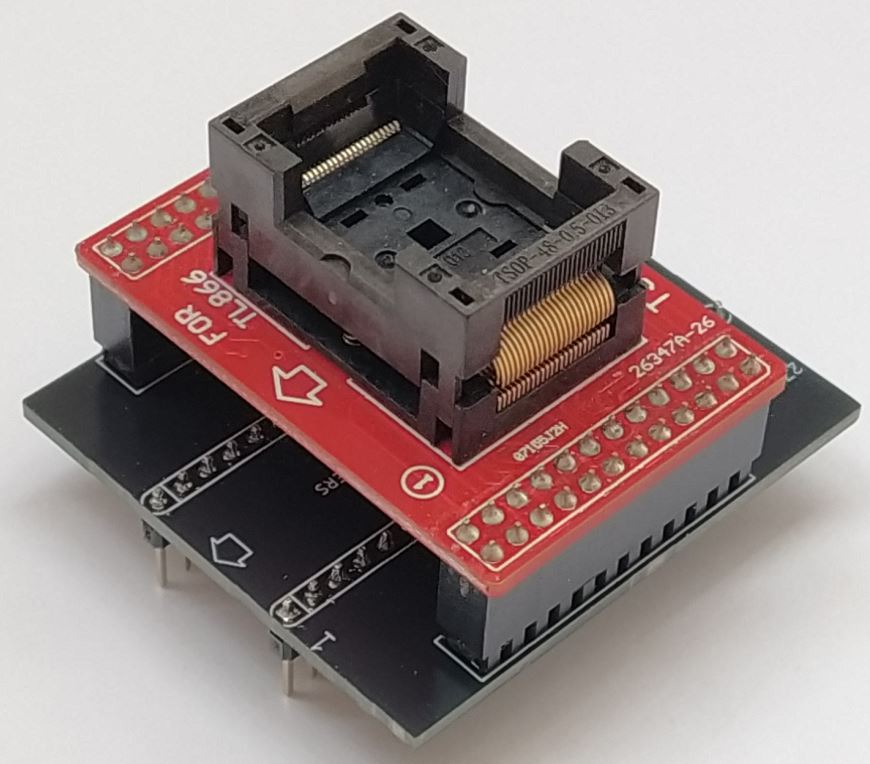

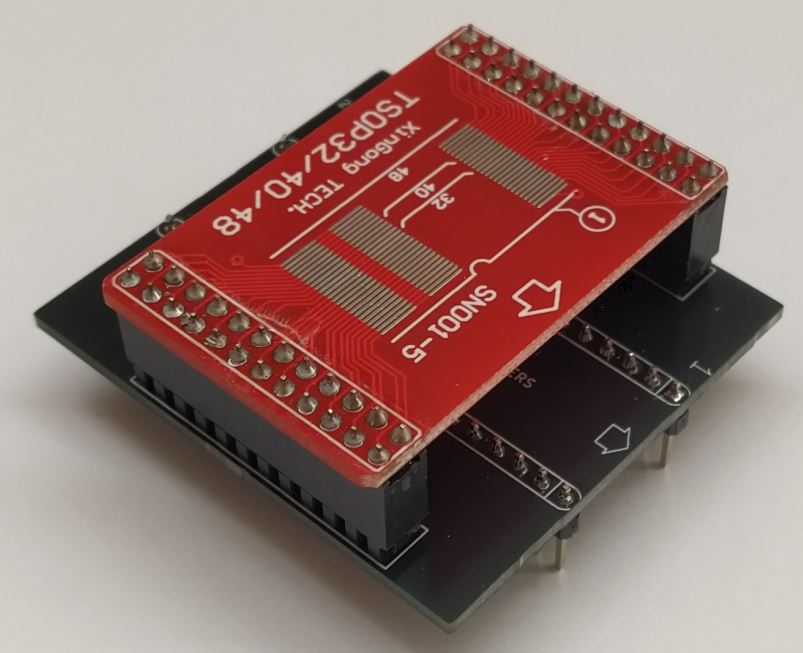

A TSOP32/40/48-as adapter ZIF foglalattal 17.000 Ft.

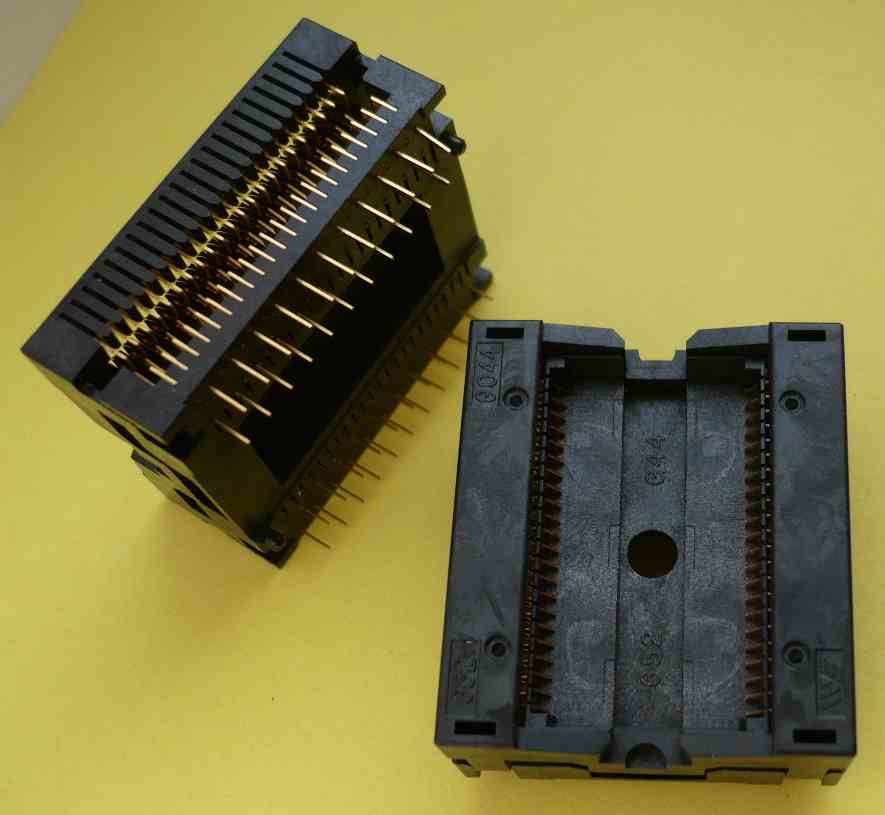

Az adpter kártya két részből áll, egy alappanel, és a rádugható psop44 és tsop48 programozó IC foglalat panel. Az alappanel, és a két - psop44 és tsop48 - foglalat együtt rendelve 26.000 Ft.

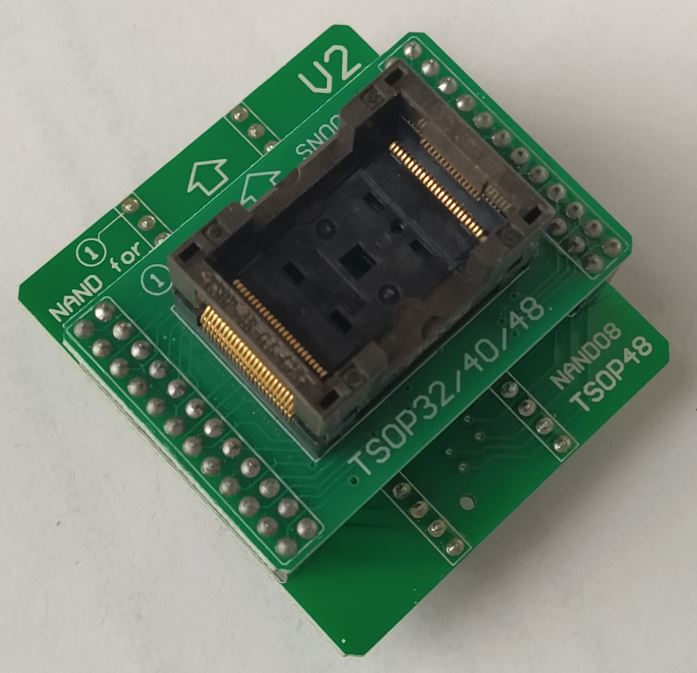

NAND flash memória adapter TL886A MINIPRO programozóhoz

Néhány éve terjednek a nagy kapacitású NAND memóriák. A NAND flash eprom adapter a TL886/minipro égetőhöz 14.000 Ft.

T48

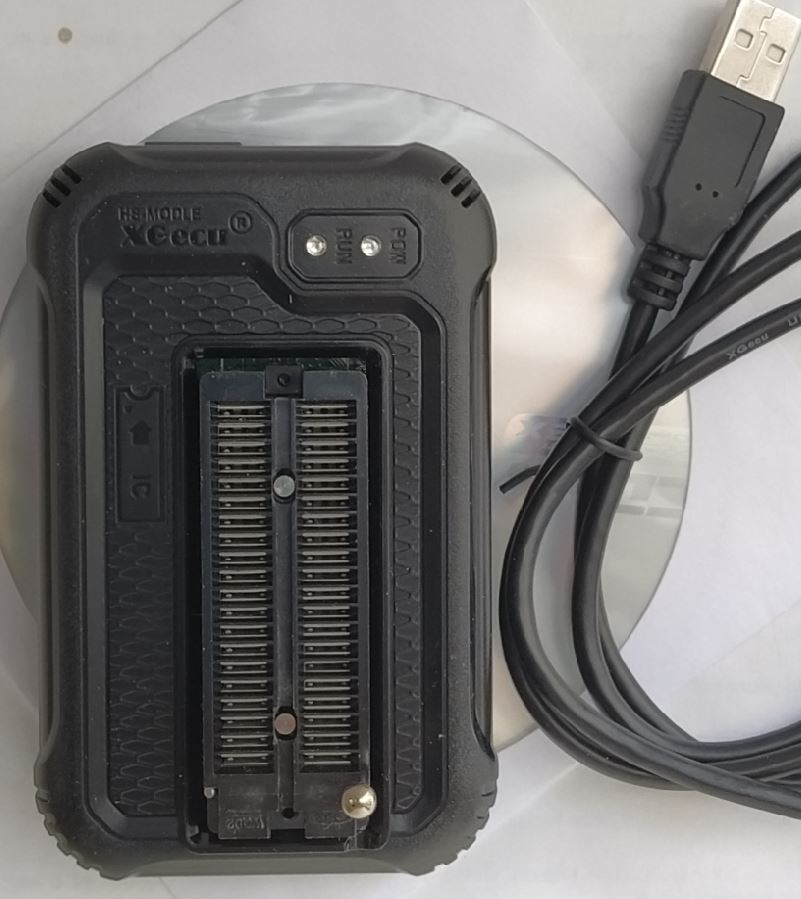

A TL866II Plus utódja pedig a T48. Gyorsabb működés, még több kezelt típus, és újra megjelent a 21/25 voltos égető feszültség lehetősége, szóval a régi epromok is égethetőek vele. A T48 égető USB kábellel, programmal 44.000 Ft. A két leggyakrabban használt adapterrel, a PLCC32-DIP32, és az SO8-DIP8 adapterekkel egy csomagban 48.000 Ft.

A T48 égetőkhöz használható, psop44 tokos, 16 bites flash epromokhoz - 29F200, 29F400, 29F800, stb. - használható adapter ára psop44-es IC foglalattal 18.000 Ft.

A 16 bites 27Cxxx, 27Vxxx epromokhoz szükséges adapter ára 12.000 Ft.

Az EPROM-ok, EEPROM-ok, IC foglalatok az smd alkatrészek kezelését segítő csipeszek az alkatrész honlapon.


VP-299

A VP 299 egy sokat tudó IC programozó készülék. Több mint 15.000 támogatott IC típus. EPROM, EEPROM, Atmel, Intel, Microchip, Signetics, stb. mikrokontrollerek kezelése, de GAL és PALCE IC-ket is programozhatunk vele. Alacsony feszültségű - 1.5V-ig - IC-k támogatása. USB-s csatlakozás, nagyon gyors adatforgalommal. A tápfeszültséget is az USB adja, de lehetőség van külső táp csatlakoztatására is. IC csatlakozás vizsgálat. A 40 lábú, karos IC foglalatnak köszönhetően, az összes támogatott, DIP tokos IC adapter nélkül égethető. Windows 98/2000/XP/Vista/Win7 alatt működtethető. A 74xxx, 40xxx, 45xxx TTL és CMOS IC-k, valamint RAM-ok tesztelésére is alkalmas. Sorozat programozás funkció. Ingyenes szoftver frissítés. És egy-két, IC programozóktól szokatlan plusz szolgáltatás: négyszög jel generálás, frekvencia mérés, „logikai analizátor”. (Kb. 100.000 Hz-ig.)
A VP-299, plusz a kapcsolóüzemű dugasztáp, együtt 49.000 Ft.

Az előbbiek, + PLCC32-DIP adapter együtt 51.000 Ft.

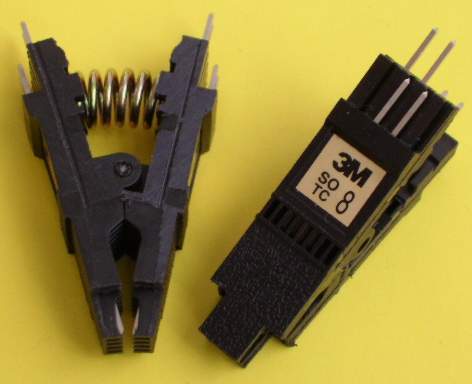

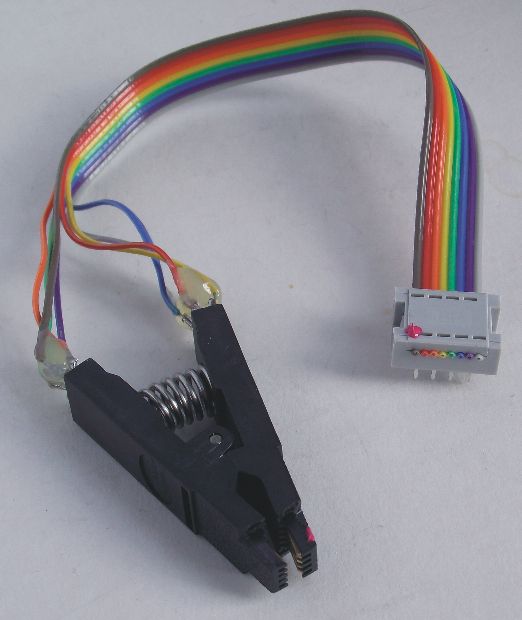

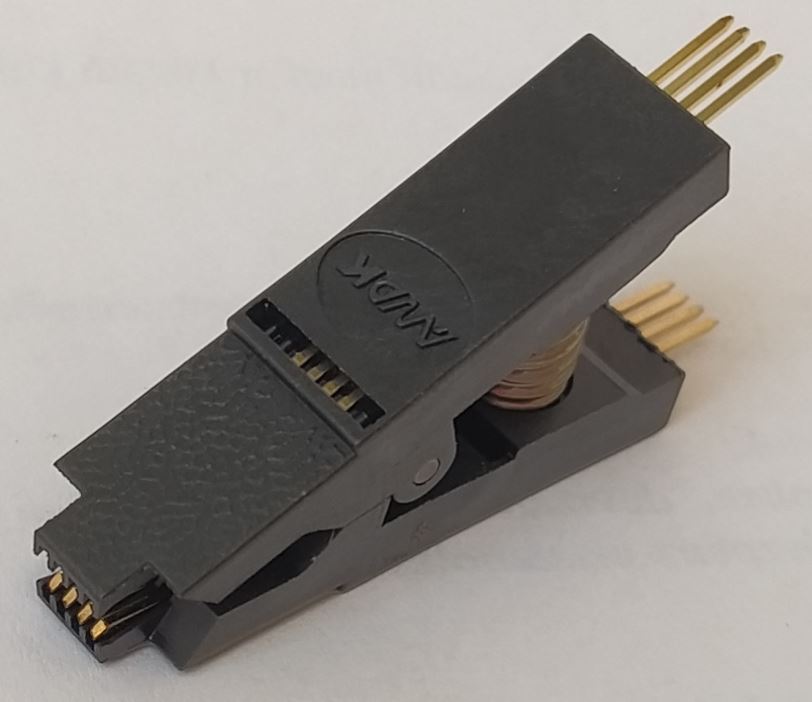

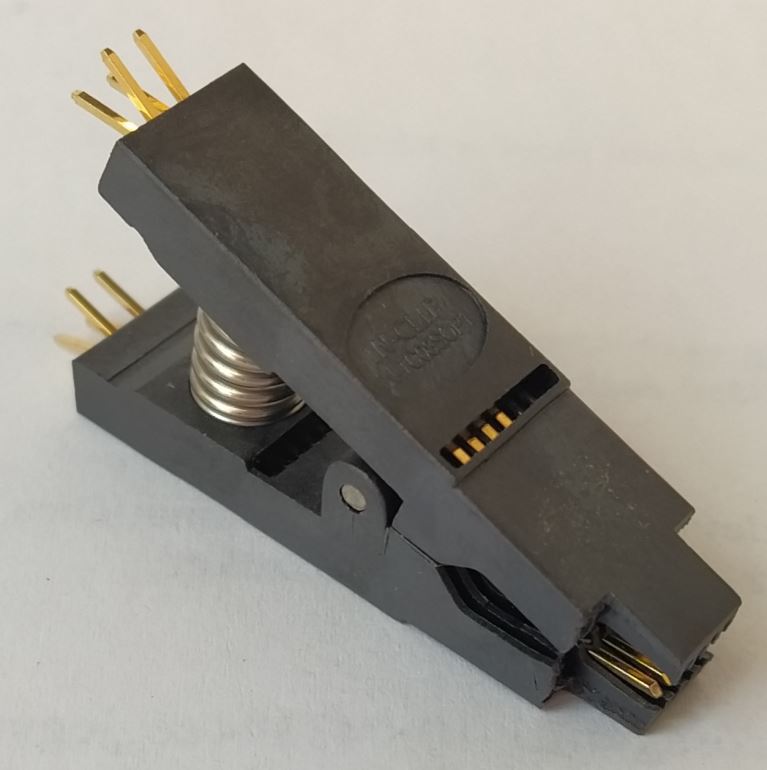

EPROM-ok, EEPROM-ok, az smd alkatrészek kezelését segítő csipeszek az alkatrész honlapon.

VP-598

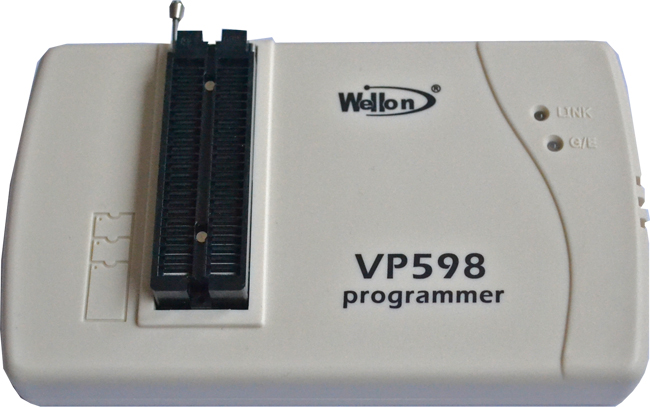

A VP 598 a több mint 23.000 IC típus programozását támogatja. EPROM, EEPROM, Atmel, Intel, Microchip, Signetics, Zilog mikrokontrollerek kezelése, de GAL és PALCE IC-ket is programozhatunk vele. Alacsony feszültségű - 1.5V-ig - IC-k támogatása. USB-s csatlakozás, nagyon gyors adatforgalommal. A tápfeszültséget is az USB adja, de lehetőség van külső táp csatlakoztatására is. IC csatlakozás vizsgálat. A 48 lábú, karos IC foglalatnak köszönhetően, az összes támogatott, DIP tokos IC adapter nélkül égethető. (azaz nem kell külön adapter pl. a mikrokontrolerekhez, a 16 bites epromokhoz, stb.) Windows 98/2000/XP/Vista/Win7 alatt működtethető. A 74xxx, 40xxx, 45xxx TTL és CMOS IC-k, valamint RAM-ok tesztelésére is alkalmas. Sorozat programozás funkció. Ingyenes szoftver frissítés. És egy-két, IC programozóktól szokatlan plusz szolgáltatás: négyszög jel generálás, frekvencia mérés, „logikai analizátor”. (Kb. 100.000 Hz-ig.)
A VP-598, plusz a kapcsolóüzemű dugasztáp, együtt 132.500 Ft.

Az előbbiek, + PLCC32-DIP, és a WL-PL44 PLCC44-DIP adapterek együtt 136.250 Ft.

VP-798

A VP 798 egy sokat tudó IC programozó készülék. Több mint 37.000 támogatott IC típus. EPROM, EEPROM, Atmel, Intel, Microchip, Signetics, stb. mikrokontrollerek kezelése, de GAL és PALCE IC-ket is programozhatunk vele. Alacsony feszültségű - 1.5V-ig - IC-k támogatása. USB-s csatlakozás, nagyon gyors adatforgalommal. A tápfeszültséget is az USB adja, de lehetőség van külső táp csatlakoztatására is. IC csatlakozás vizsgálat. A 48 lábú, karos IC foglalatnak köszönhetően, az összes támogatott, DIP tokos IC adapter nélkül égethető. (azaz nem kell külön adapter pl. a mikrokontrolerekhez, a 16 bites epromokhoz, stb.) Windows 98/2000/XP/Vista/Win7 alatt működtethető. A 74xxx, 40xxx, 45xxx TTL és CMOS IC-k, valamint RAM-ok tesztelésére is alkalmas. Sorozat programozás funkció. Ingyenes szoftver frissítés. És egy-két, IC programozóktól szokatlan plusz szolgáltatás: négyszög jel generálás, frekvencia mérés, „logikai analizátor”. (Kb. 100.000 Hz-ig.)
A VP-798, plusz a kapcsolóüzemű dugasztáp, együtt 195.000 Ft.

Az előbbiek, + PLCC32-DIP, és PLCC44-DIP adapterek együtt 199.000 Ft.

EPROM-ok, EEPROM-ok, az smd alkatrészek kezelését segítő csipeszek az alkatrész honlapon.

VP-998

A VP 998 a wellon cég csúcs IC programozó készüléke. Csaknem 106.000 (!) támogatott IC típus. EPROM, EEPROM, Atmel, Intel, Microchip, Signetics, Zilog mikrokontrollerek, GAL, PALCE, stb. kezelése, TTL, CMOS IC-k tesztelése. Alacsony feszültségű - 1.5V-ig - IC-k támogatása. USB-s csatlakozás, nagyon gyors adatforgalommal. IC csatlakozás vizsgálat. A 48 lábú, karos IC foglalatnak köszönhetően, az összes támogatott, DIP tokos IC adapter nélkül égethető. Windows 98/2000/XP/Vista/Win7 alatt működtethető, ingyenes szoftver frissítés.
A VP-998, plusz a kapcsolóüzemű dugasztáp, együtt 305.000 Ft.

Az előbbiek, + PLCC32-DIP, és a WL-PL44 PLCC44-DIP adapterek együtt 309.000 Ft.

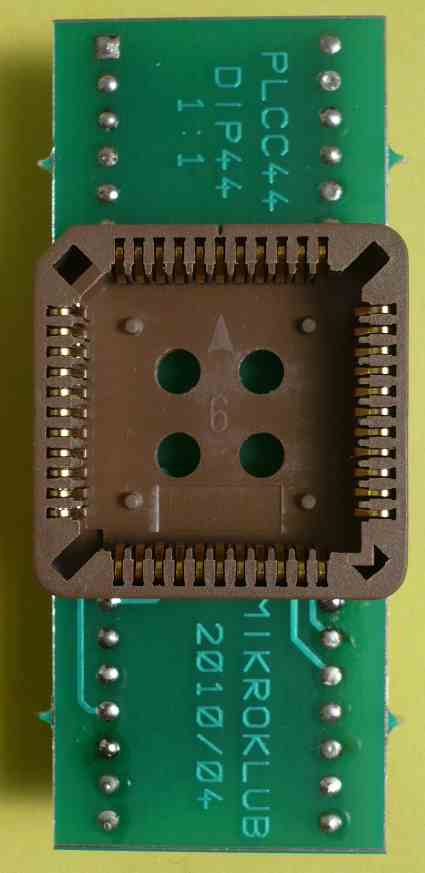

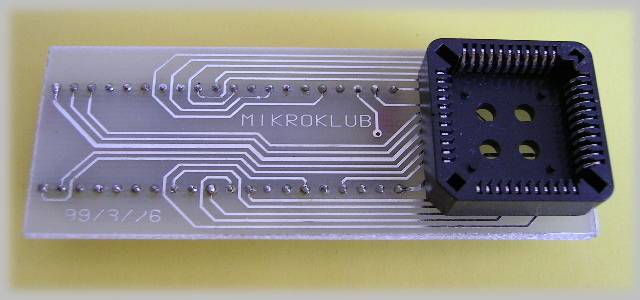

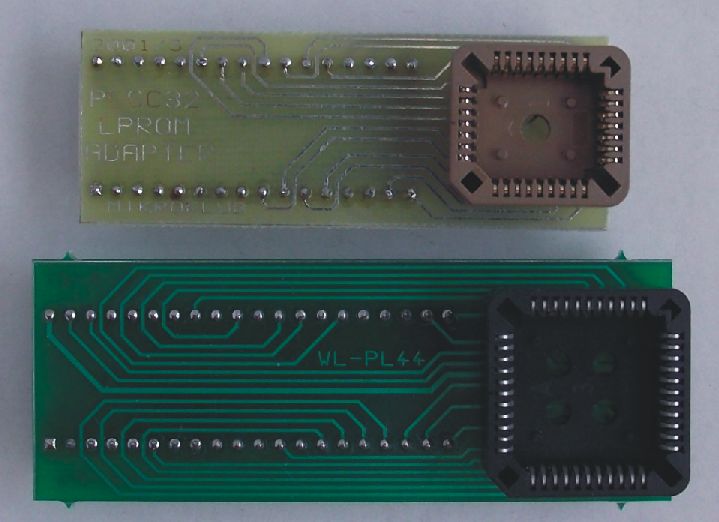

PLCC44/DIP40 adapter a wellon programozókhoz:

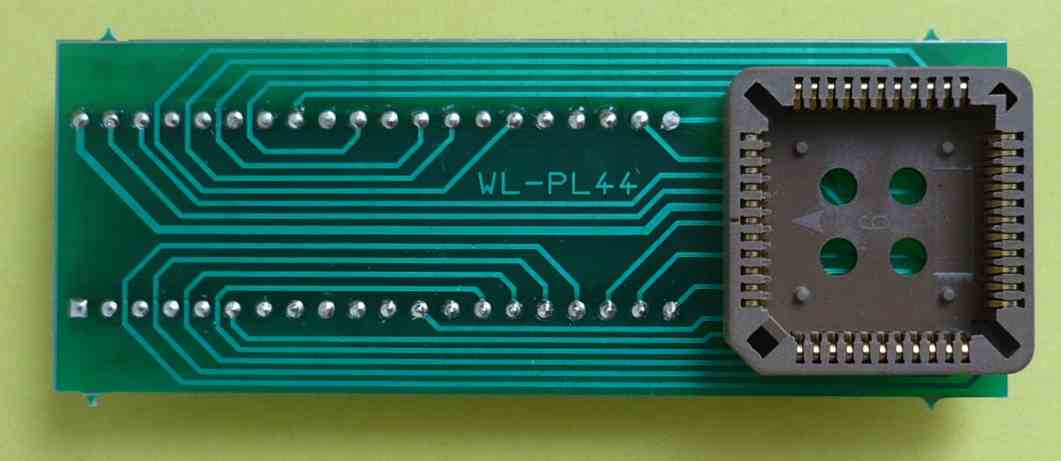

A WL-PL44 PLCC44-DIP44 adapter a wellon égetőkhöz szükséges adapter, ami a 44-es PLCC IC tokozást alakítja 40-es DIP tokra. Az adapteren felül a PLCC IC tok - ahová a kezelendő IC kerül - alul egy DIP tok van, ami becsíptethető a programozó karos foglalatba tartalmaz.  Csak a wellon - VP598, VP-798, VP-998 stb. - égetőhöz használható. Ára 5.500 Ft.

TSOP56/DIP48 adapter:

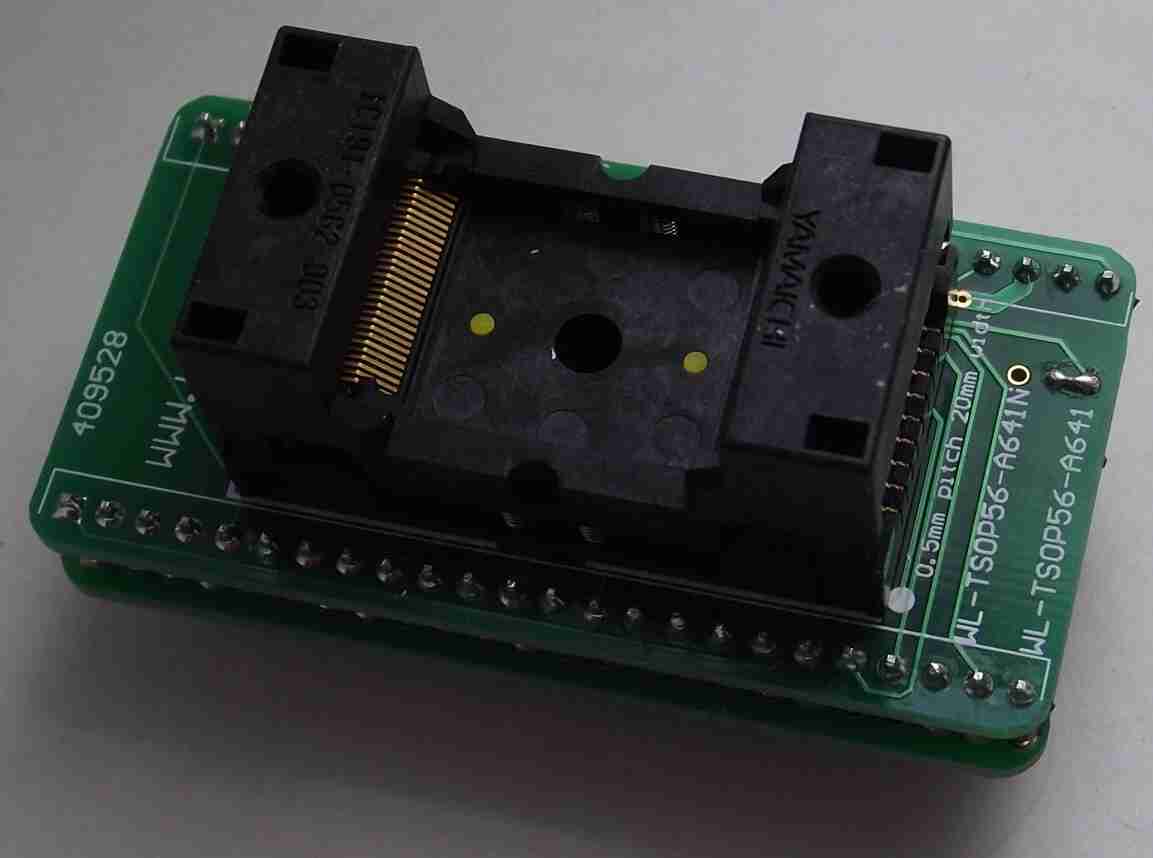

A WL-TSOP56-A641N wellon égetőkhöz szükséges adapter, ami a TSOP56-os tokozást alakítja 48-es DIP tokra.  Csak a wellon - VP598, VP-798, VP-998 stb. - égetőhöz használható. Ára 35.000 Ft.

VP-ISP10

A Wellon cég IC programozó készülék családjának legkisebb tagja VP-ISP10 programozó. A VP-ISP soros programozók csak a sorosan, tehát néhány csatlakozóponton keresztül írható, olvasható IC-khez használhatóak. (Általában a soros eepromok, és az újabb mikrokontrollerek tudják a soros program letöltést.) Az égető hardvere itt a lehető legegyszerűbb, nincs is programozó foglalat, csupán az IC programozáshoz szükséges csatlakozót, és kábeleket biztosítja.

Az égető tudását két „modul” határozza meg. A gyártó a kezelt IC-k választékát egységekbe bontotta, ezekre mint „modulokra” hivatkozik. Minden égető tartalmazza az alapmodult – MOD0 - ami a „szokásos” soros EEPROM típusokat tartalmazza, nem is keveset, kb. 2500 típust. Szóval a 24xx, 93xx, 25xx memória IC-ket. És van egy másik „modul”, ami további IC-ket ad az eszközlistához. Ezek lehetnek speciális eepromok, vagy sorosan programozható mikrokontrollerek.

És akkor három variáció:

MOD0 + MOD1 : az „alap” eeprom készlet kiegészül az spi flash eepromokkal, pl. 25Pxx, 25Lxx stb.
MOD0 + MOD2 : az „alap” eeprom készlet kiegészül az ATMEL 45Dxxx, 45DBxx eepromokkal.
MOD0 + MOD9 : itt pedig az ATMEL 89Sxxx, és az ATMEGA, ATTINY mikrokontrolerekkel bővül az „alap” eeprom készlet.

Az égető ára 30.000 Ft. A megrendelésnél persze jelezni kell, melyik modul összeállítás legyen a programozóban. Az smd alkatrészek kezelését segítő csipeszek az alkatrész honlapon.


GQ4XV4 USB portos égető :

A GQ4X4 égető a GQ4X utódja. (A gyártó a korábbi GQ3X és GQ4X gyártását befejezte, már csak a GQ4XV4 kapható.)

A GQ4X égető "valódi" USB-s égető.egyetlen, 40 lábú karos IC foglalat fogadja a programozandó EPROM, EEPROM, FLASH memóriákat.

USB portos, ez biztosítja a gyors - nagyon gyors - működést.. A kommunikációt és tápellátást is az USB port biztosítja, de külső táp is csatlakoztatható.

Az égetőt egy mikrokontroller vezérli. Ennek talán a legnagyobb előnye az, hogy stabilak, a windows-tól függetlenek lettek a programozási folyamatot meghatározó időzítések. A 3.3 és 5 voltos IC-ket is kezeli. Folyamatos, ingyenes frissítési lehetőség, felhasználó barát, könnyű kezelés.

Az áramkör csak készen kapható. (Kanadában gyártott.)

A GQ-4X4 égető, az USB kábel, a telepítő programot - is - tartalmazó mikroklub" CD együtt 66.000 Ft.

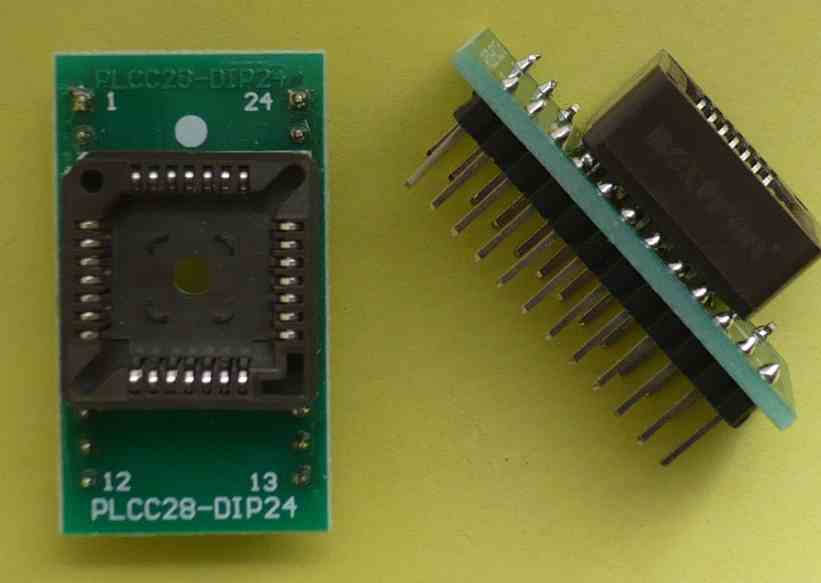

A GQ4X4, és a PLCC28, és PLCC32 DIP-PLCC EPROM adapterek, plusz egy PLCC csipesz együtt 71.000 Ft. Az előbbiek plusz a PSOP44 ZIF adapter a 16 bites flash epromokhoz - 29F200/400/800, stb. - együtt 85.000 Ft

Az égetőhöz általában nem kell külső tápot csatlakoztatni, kivételt jelentenek a régi, nagy fogyasztású IC-k kezelésekor. (27xxx epromok) Az égetőhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.

EPROM-ok, EEPROM-ok, az smd alkatrészek kezelését segítő csipeszek az alkatrész honlapon.

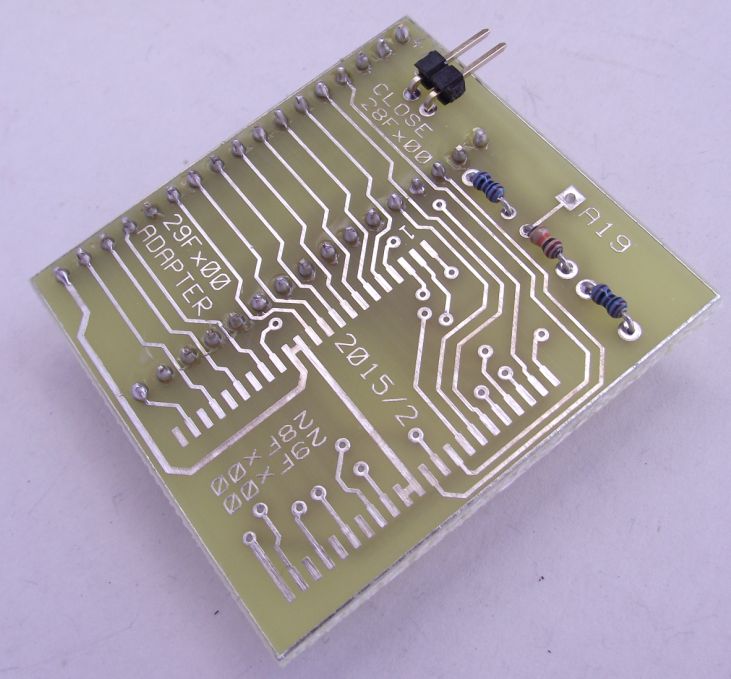

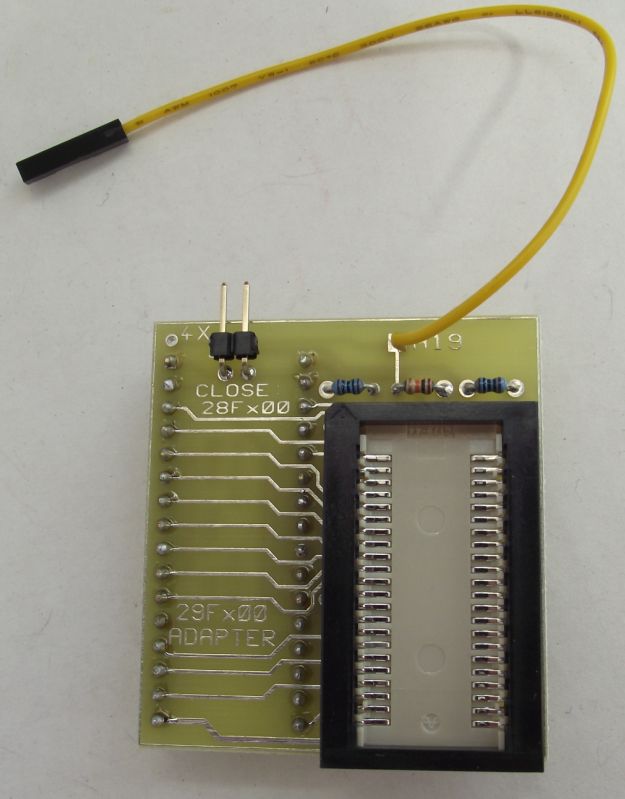

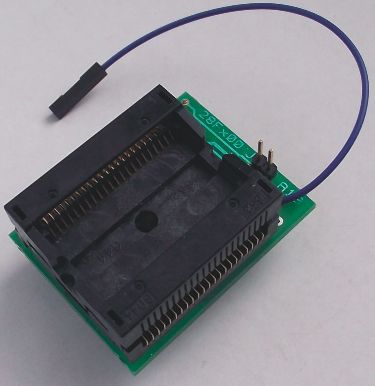

Adapter a 29F200/400/800, és 28F200/400/800 psop44, és tsop48 tokozású EEPROM-okhoz, GQ3X, GQ4X, GQ4X4 égetőkhöz:

A GQ3X , GQ4X, GQ4X4, valamint a Willem - vagy willepro -égetőkhöz használható, psop44 tokos, 16 bites flash epromokhoz - 29F200, 29F400, 29F800, stb. - használható adapter ára psop44-es IC foglalattal 11.000 Ft. Foglalat nélküli, "forrasztós" kivitel: 3.500 Ft. Az adapter PSOP44 ZIF foglalattal 16.000 Ft.

A TSOP48-as adapter ZIF foglalattal 18.000 Ft.

ADP-090 adapter a GQ4X4 égetőkhöz:

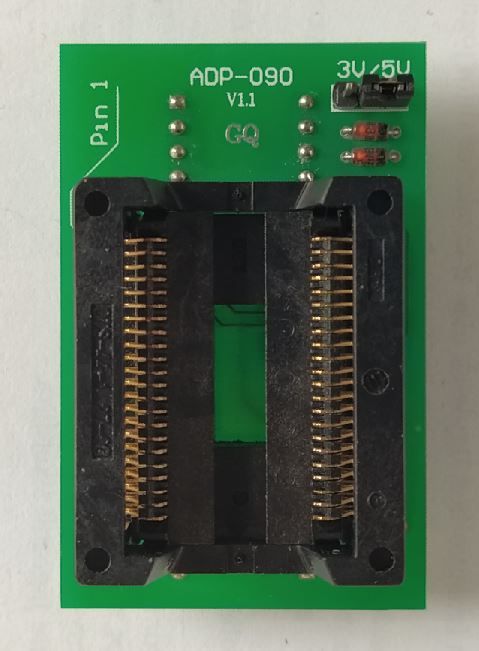

Az AM29F016 égetéséhez az ADP-090 kell. Az ADP090 ára 26.000 Ft

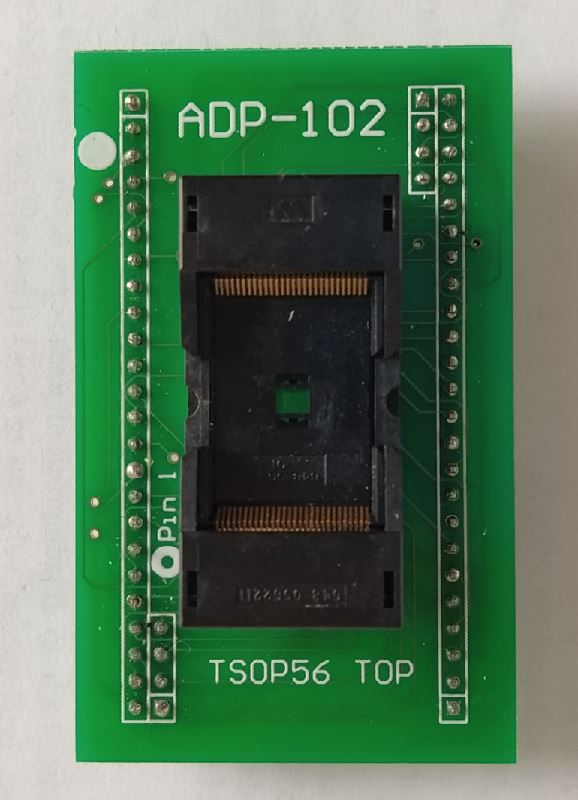

ADP-101 és ADP 102 adapter a GQ4X4 égetőkhöz:

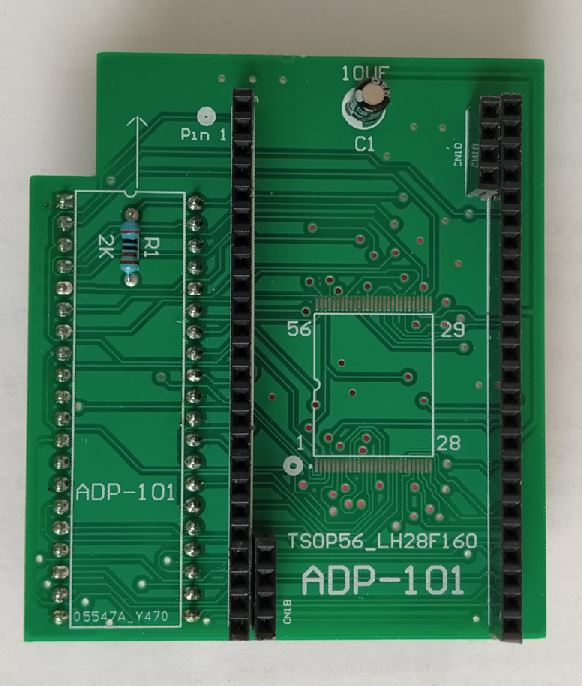

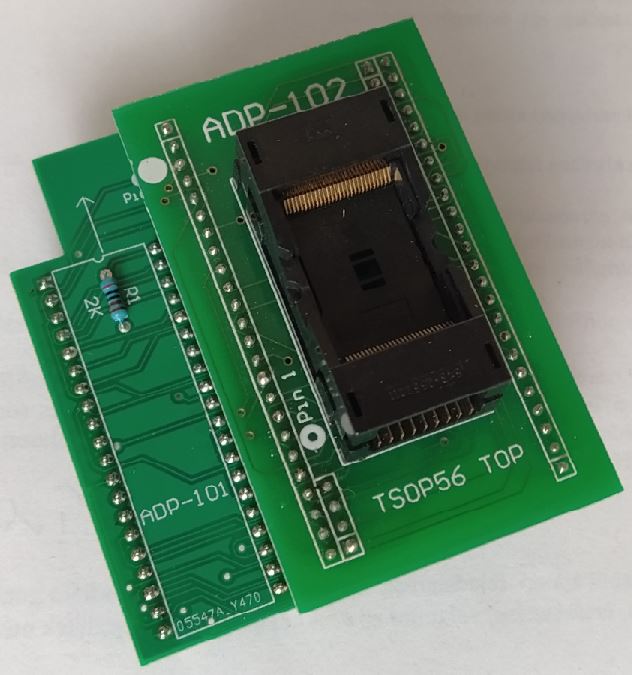

A 28F102 égetéshez az ADP-101 és ADP-102 páros kell, az adapter páros ára 45.000 Ft

Adapter a 89xxxx mikrokontrollerekhez, GQ3X, GQ4X égetőkhöz:

Az MCS51 családba tartozó 89C51/52, LV51, 89C2051, 89C4051 stb. mikrokontrollerek ezzel az adapterrel kezelhetőek a GQ3X, GQ4X és a Willem programozóval. Az adapter ára 7.000 Ft.

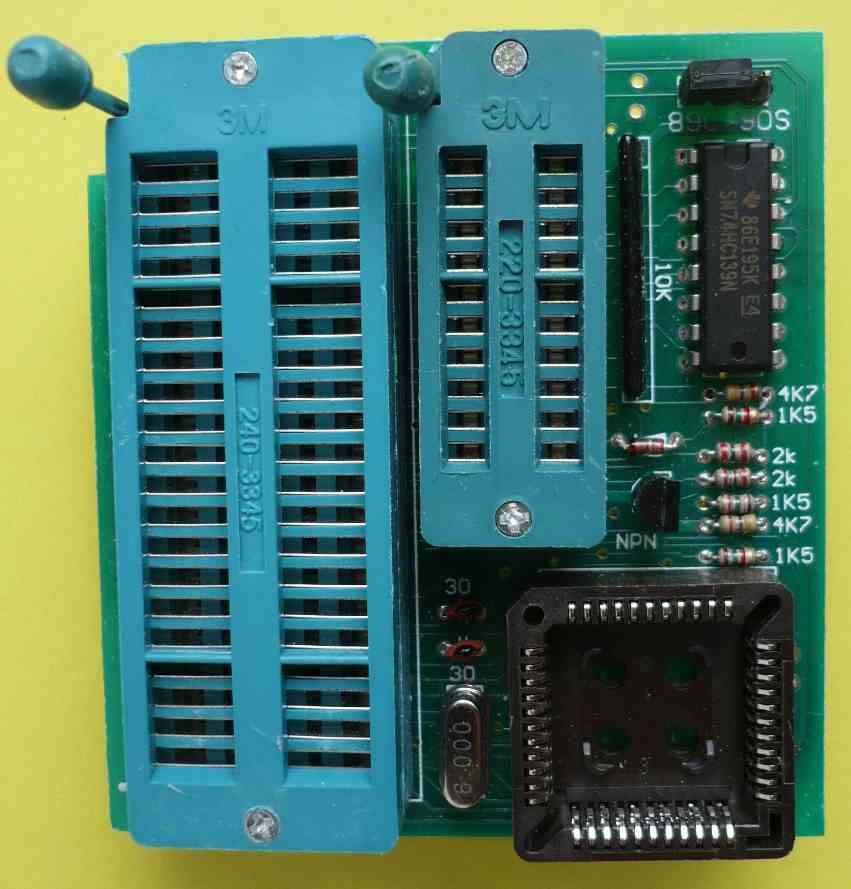

Az adapter 20, éa 40 lábú karos IC foglalattal szerelve, és 44 lábú PLCC IC foglalatot is tartalmazó verziója 17.000 Ft.

Adapter a firmware HUB EEPROM-okhoz, GQ3X, GQ4X égetőkhöz :

A 82802, AT49LW040, SST 49LF002, 49LF004, 49LF008 stb. firmware HUB eepromok ezzel az adapterrel kezelhetőek a GQ3X és GQ4X, Willem programozóval. Az adapter használható a régebbi, párhuzamos portos, és az új USB-s GQxx égetőhöz is. (Egy jumperrel állítható.) Az adapter ára 7.000 Ft. (Az USB portos GQ3X/4X verzió adapter nélkül égeti néhány HUB IC típust.)

SPI adapter GQ3X, GQ4X égetőkhöz :

A GQ égetők jópár IC-t "sorosan" programoznak. Ilyenek pl. az ATMEL AVR mikrokontrollerek.Az adapter ára 7.000 Ft.

Adapter a 3.3 voltos IC-khez a willem, willepro programozókhoz:

A willem, willepro égető a 3.3 voltos IC-ket egy olyan adapterrel kezeli, ami az 5 voltos jeleket egy feszültségosztóval 3 volt körüli értékre alakítja. Az adapter a 32 lábú programozó foglalatba fogatható. Az adapter ára 5.500 Ft. (Az USB portos GQ-3X/4X adapter nélkül kezeli a 3.3 voltos IC-ket.)

Adapter PIC mikrokontrollerekhez :

A 40 lábú, széles vágatú karos IC foglalatos adaptert a willem égető soros - SPI - csatlakozójára csatlakoztatva, a 8, 18, 28, és 40 lábú PIC mikrokontrollereket tudjuk kényelmesen programozni. Az adapter ára karos IC foglalattal, csatlakozó kábellel 6.000 Ft. (Az USB portos verzió adapter nélkül kezeli a PIC IC-ket.)

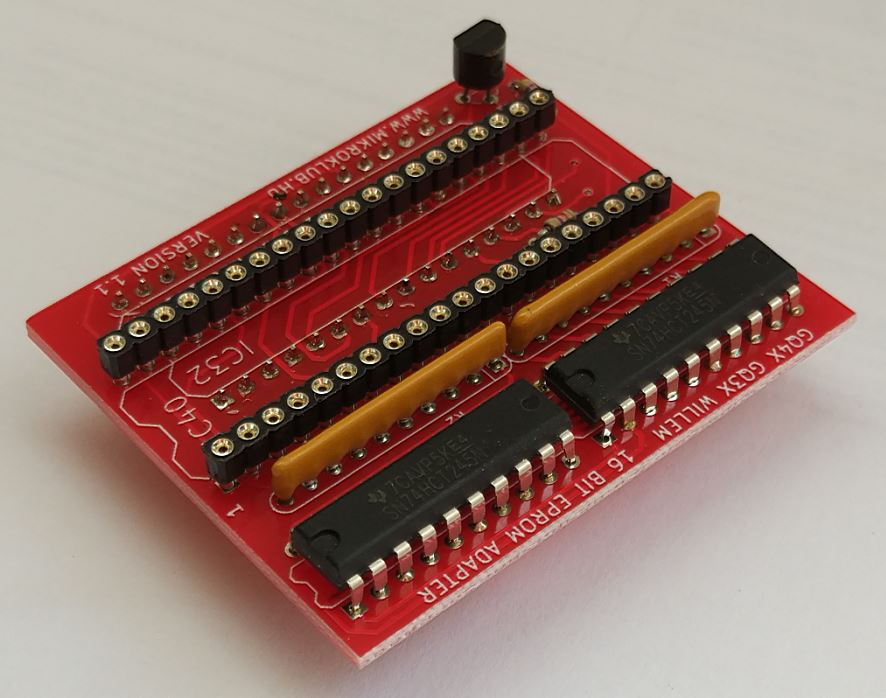

Adapter a 16 bites epromokhoz, GQ3X, GQ4X , GQ4X4 égetőkhöz :

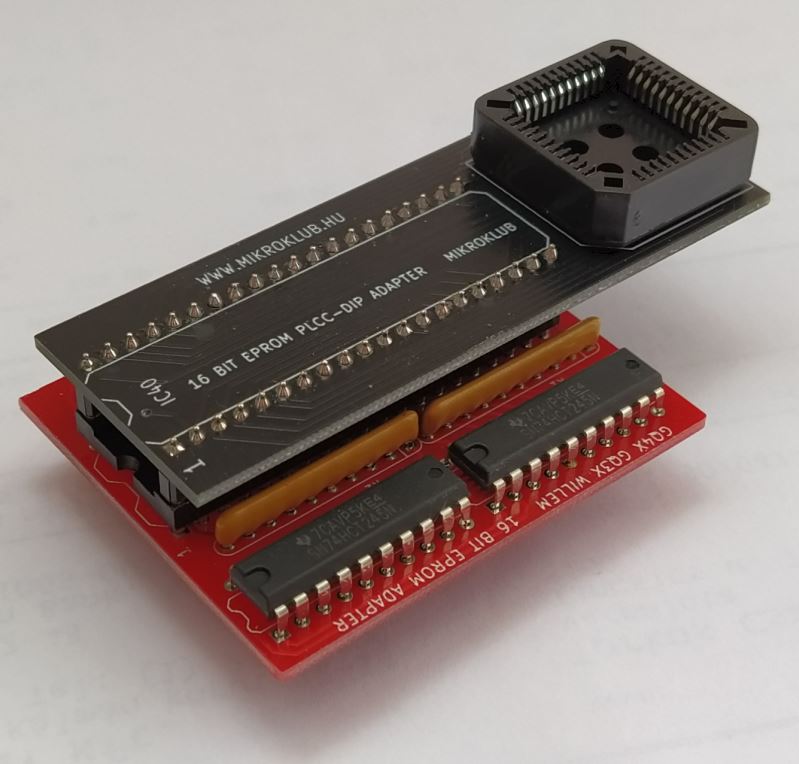

A willem égetővel és az adapterrel a DIP tokos 27c1024, 27c2048, 27c4096, illetve a 27c210, 27c220, 27c240 epromokat programozhatjuk. Az adapter ára 6.000 Ft. A PLCC tokos 16 bites epromokhoz egy PLCC44/DIP40 adapter is szükséges, ezzel együtt 9.000 Ft.

Az adapter 40, éa 44 lábú karos IC foglalattal szerelve, és 2 darab 44 lábú PLCC IC foglalatot is tartalmazó verziója 21.000 Ft.

Adapter a TMS 87C510 epromokhoz :

A GQ-3X, GQ-4X égetővel és az adapterrel tudjuk a DIP tokos TMS87C510 epromokat programozni. Az adapter ára 9.000 Ft.

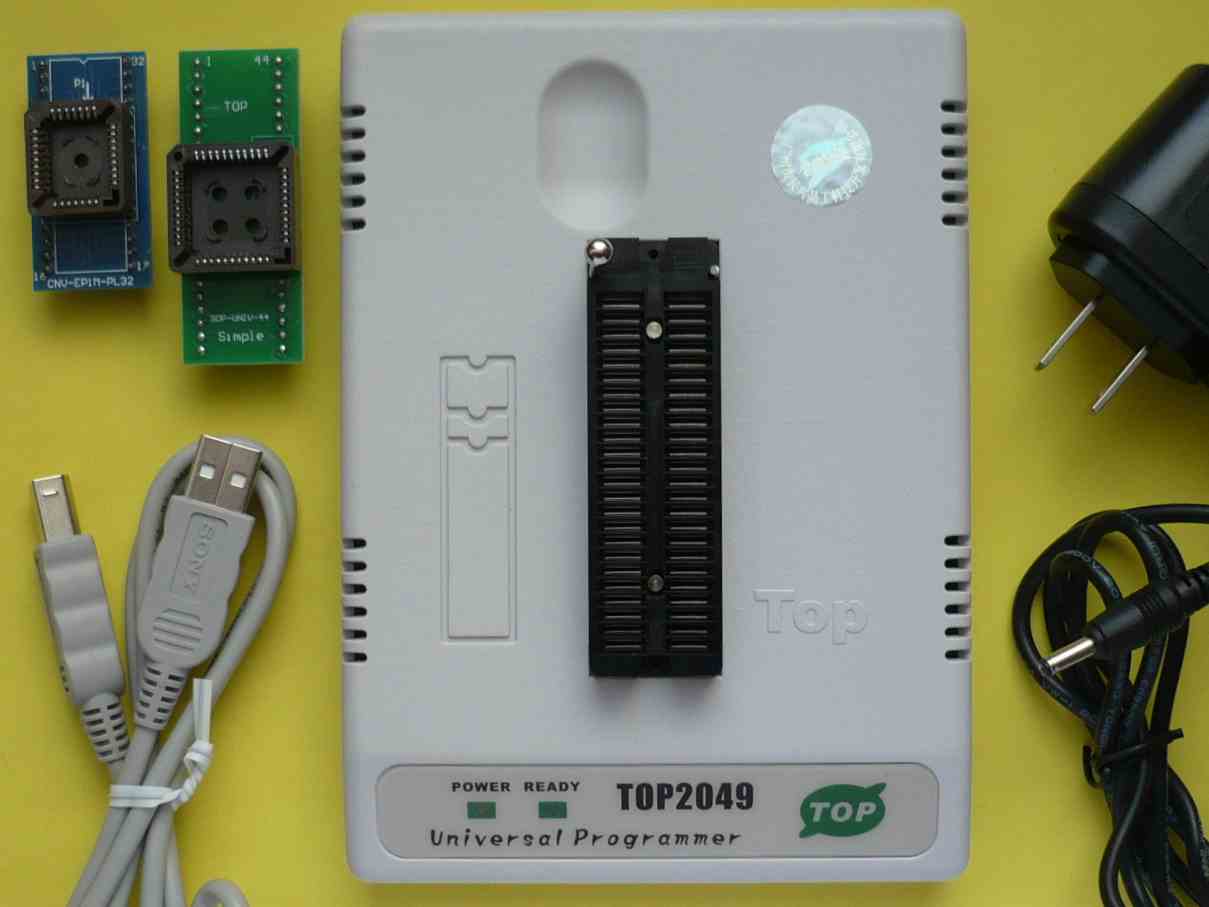

TOP2049

Egy IC programozó készülék, egyenesen a Kínai Népi Demokratikus Köztársaságból. Több mint 3000 támogatott IC típus. EPROM, EEPROM, mikrokontroller, valamint GAL és PALCE IC-ket is programozhatunk vele. 2.5 - 6.5 voltos IC-k támogatása
USB-s csatlakozás, nagyon gyors, 12Mhz-es adatforgalommal. A tápfeszültséget is az USB adja, de lehetőség van külső táp csatlakoztatására is. Az égető "erőssége", hogy olyan IC-ket is ismer, pl. GAL-ok, amiket az újabb égetők már nem. De csak WIN7-ig használható, a WIN10-en már nem.
IC csatlakozás vizsgálat. Az égető teszteli a behelyezett IC kivezetéseit, ha úgy találja, hogy érintkezési hiba van, ezt jelzi. Pl. a „sok lábú”, smd tokos TSOP, PSOP adapterrel égethető IC-knél ez nagyon hasznos.
A 48 lábú, karos IC foglalatnak köszönhetően, az összes támogatott, DIP tokos IC adapter nélkül égethető. (azaz nem kell külön adapter pl. a mikrokontrollerekhez, a 16 bites epromokhoz, stb.)
A 74xxx, 40xxx, 45xxx TTL és CMOS IC-k, valamint RAM-ok tesztelésére is alkalmas.

A TOP2049, + PLCC32-DIP, és PLCC44-DIP adapterek, + 5 voltos kapcsolóüzemű dugasztáp, + USA/EU 230V dugasz adapter együtt 39.000 Ft, az előbbiek + PSOP44 adapter - pl. a 16 bites flash epromokhoz, 29F200/400/800, stb. - együtt 49.000 Ft

EPROM-ok, EEPROM-ok, az smd alkatrészek kezelését segítő csipeszek az alkatrész honlapon.

WILLEM (Willepro) égető :

Az interneten több égető kapcsolás, és program jelent meg, az egyik népszerű áramkör a WILLEM Programmer. Míg a legtöbb "internetes" égető csak a soros programozású IC-khez használható, a "WILLEM" a párhuzamos programozású EPROM, EEPROM IC-ket is ismeri. (Tehát a 27xxx, 28xxx, 29xxx, stb. IC-k.) A kezelt IC-k számához képest egyszerű az áramköri felépítés, ami a PC párhuzamos portjának használatából, és abból adódik, hogy az égető feszültség, és a vezérlő jelek egy 12-es DIP kapcsolóval, valamint jumperek segítségével állíthatóak be. Adapter nélkül tudja még égetni a leggyakrabban használt 24xx, 93xx, 25xx soros EEPROM, és több 8 és 18 lábú MICROCHIP PIC mikrokontrollert. Adapter, vagy letöltő kábel és ahhoz illeszkedő elektronika - ez gyakran csak egy IC foglalat - szükséges az ATMEL 89xxx, 90Sxxxx, a 28 és 40 lábú PIC mikrokontrollerekhez. Az előnyei : Elsősorban az olcsóság. Viszonylag egyszerű áramkör, gyors adatforgalom - és így gyors működés, színvonalas window-os program. Néhány dolog persze következik az egyszerű áramköri felépítésből: A sok kapcsoló és jumper miatt, valamint mert az égető galvanikus kapcsolatban van a PC-nkkel, a használat nagy odafigyelést igényel. Szintén a sok kapcsolóból, jumperből adódik, hogy az áramkör gyakorlatilag nem dobozolható.

Az áramkör csak készen kapható. A kész PCB3 verziójú égető panel 32 lábú karos IC foglalattal 34.500 Ft.

A PCB5 verziójú panel 32 lábú karos IC foglalattal 37.500 Ft.

Az égető és a PC-t összekötő "nyomtató hosszabbító" kábel 1.800 Ft. Az égetőhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft. A panelhoz mellékelve a mikroklub" CD , ezen vannak a működéshez szükséges a programok, és az eredeti dokumentációk.


MIKROPO mikrokontroller, EPROM, EEPROM égető

A MIKROPO-MAX+ égető egy 89Cxx mikrokontrollerrel vezérelt áramkör, ami a soros porton működtethető, és az IC-ket két, egy 32, és egy "széles vágatú" 40 lábú programozó foglalattal kezeli. A 32-es foglalat a nyolc bites párhuzamos EPROM-oknak kell, a 40-es a mikrokontrollereknek, és a soros EPROM-ok, és a 20 lábú ATMEL mikrokontrollerek részére. A soros porti kommunikáció miatt az égetés/olvasás viszonylag lassú.

A párhuzamos epromok listája: 2716/32/64/128/256/512, a 27C010/020/040, 27C1001/2001/4001, 87C257, 28C16/64, 28F010/001, 29F010/040, 29EE010/020, 49F040 nyolc bites párhuzamos EPROM/EEPROM-okat tudja.

A soros EEPROM-ok listája: 93C06/46/56/66/76/86 és 24C01/02/04/08/16/32/64/128/256, 25C010/020/040/160/320/640, 59C11, SDA2506/16/26/46/86, PCF8582. Az NVM3060 és MDA2062 adapterrel megy.

A mikrokontrollerek választéka: ATMEL 89C51/52-es, az ATMEL 89C55, 89C55WD, 89S8252, 89S52, 89S53, 89C1051/2051/4051, adapterrel a WINBOND W78(L)E51/52.

Az ATMEL AVR mikrokontrollerekből a 90S1200, 90S2313, 90S4414, 90S8515, az AT TINY 11/12/15/28, az AT MEGA 8515.

A MICROCHIP mikrokontrollerek választéka: PIC16C84/F84(A), 16F627/628, 16F627A/628A/648A, 16C54A/54B/54C/55/56/57C/58B/505, 16C71/711 12C508/509/671/672, 12F508/509, 12F629/675, 16F630/676, 16F818/819, 16F72/73/74/76/77, 16F870/871/872/873/874/876/877, 16F873A/874A/876A/877A 18F242/248/252/258/442/448/452/458 18F6620 IC-ket kezeli.

A HCS ugrókódos adókból a HCS200/300/301/360/361/362/500/512/515 kezelhető.

Az NVM3060, MDA2062-hoz adapter kell, ez 3000 Ft.

A TMP47P443 Toshiba mikrokontrollert olvasó/égető adapter 10.000 Ft.

Egyéb adapterek: PLCC EPROM, PIC16c55/57 adapter, soros letöltő adapter 2500Ft/db.

A MIKROPO-MAX+ készen, 32-es, és 40-es karos foglalattal 32.200 Ft, dobozolva 34.600. A programot a mikroklub" CD-n küldöm.

Az áramkör csak a 27Cxxxx, 27xxxx égetéséhez kialakítva, csak a 32-es karos foglalattal 24.000, dobozolva 26.400 forint.

Az égetőkhöz - is - használható 3-12 voltos, 500 mA-es 5 tápdugós hálózati adapter (dugasztáp) 1.700 Ft. A MIKROPO-MAX+ égetőt az USB portról is tudjuk használni, az USB/soros adapter 3.500 Ft.

A MIKROPO-M+ az előző áramkör kisebb változata, amely nem tartalmazza a párhuzamos epromok kezeléséhez szükséges alkatrészeket, és a 32-es karos foglalatot.  Ezen a hardveren az ATMEL 89xxxx, 90Sxxxx, AT MEGA, AT TINY, a MICROCHIP PIC mikrokontrollerek, a soros EEPROM-ok, és a HCS IC-k kezelhetőek.  A „hardver” készen, „cső” IC foglalattal 20.000Ft. A 40-es széles nyílású karos foglalattal 24.200Ft, és dobozolva 26.600 Ft.

A MIKROPO-T : ez a változat a TV szerelők kívánsága szerint készült, csak a soros EEPROM-ok, (93xx, 24xx, SDA, stb) az NVM3060, és az MDA2062 IC-k kezelésére alkalmas.  Készen, „cső” IC foglalattal, a soros EEP és NVM, MDA2062 programmal 15000 Ft.  Az égető 2 db 16 lábú karos foglalattal 3000 Ft-al több. Dobozolva, karos foglalatokkal 19500 Ft.

A MIKROPO-E : a legkisebb változat, csak a soros EEPROM-ok, (93xx, 24xx, SDA, stb) és az NVM3060, valamint HCSxxx IC-k kezelésére alkalmas.  Készen, „cső” IC foglalattal, a soros EEP és NVM programmal 11.800 Ft.  Az égető 16 lábú karos foglalattal 14300 Ft. Dobozolva, karos foglalattal 15500 Ft.


IC programozó adapterek PLCC, SOIC, PSOP, TSOP tokozású alkatrészekhez:

DIP8-SMD8 adapterek :

A 8 kivezetéses SMD SO8 tokos IC-ből csinálhatunk DIP tokosat, esetleg, mint DIP8-SO8 programozó adapter használható.  Ára készen 500 Ft. Az SSOP8 tokos adapter verzió szintén 500 Ft.

DIP8-SMD8 ZIF foglalatos programozó adapter: az SO8 tokos SMD IC-khez használható programozó adapter.  Ára készen 3.500 Ft.

SMD8 csipesz: az SO8 tokos SMD IC-khez használható, "kínai" csipesz ára 3.500 Ft, a SMD csipesz "Minitools" 5.900 Ft ,a 3M gyártmányú csipesz 15.700 Ft,

SMD8 csipesz szalagkábeles DIP8 IC csatlakozóval felszerelve, kínai 4.500 Ft SMD8 csipesz szalagkábeles DIP8 IC csatlakozóval felszerelve, Minitools 7.400 Ft.

PLCC20/DIP20 adapter:

A PLCC20-DIP20 adapter panel 1:1 bekötésű, a 20-as PLCC IC tok kivezetéseit vezeti a DIP 20-as IC foglalatra, ami becsíptethető a programozó karos foglalatába. Minden égetőhöz használható.  Ára 3.000 Ft

PLCC28/DIP24 adapter:

A PLCC28-DIP24 adapter a 28-as PLCC IC tok megfelelő kivezetéseit vezeti a DIP 24-es IC foglalatra, ami becsíptethető a programozó karos foglalatába. Általában a 24-es DIP tokozású IC-k PLCC tokos verziójához használható. Minden égetőhöz használható.  Ára 3.000 Ft

PLCC32/DIP28 adapter EPROM-okhoz:

A PLCC32-DIP28 adapter a PLCC tokozású EPROM-okhoz készült 64K-ig, azaz a 2764/256/512IC-khez.  A panel egy PLCC IC tokot - ahová a kezelendő IC kerül – és egy DIP28 tokot - ami becsíptethető a programozó karos foglalatba tartalmaz. Minden égetőhöz használható.  Ára 3.000 Ft

(A 28 és a 32 lábú DIP tokozású EPROM-ok PLCC tokja egyaránt 32 kivezetésű, de a lábkiosztás eltér, ezért külön adapter kell a 2764/128/256/512-es, és a 27010/020/040-es EPROM-okhoz !)

PLCC32/DIP32 adapter:

A PLCC32-DIP32 adapter a 32-es PLCC IC tokozást alakítja 32-es DIP tokra. (1:1 bekötés) Pl. a PLCC tokozású EPROM-okhoz használható 64K-tól felfelé, azaz pl.  27C010/020/040, 29C(F)010/020/040 IC-khez. Az adapteren felül egy PLCC IC tok - ahová a kezelendő IC kerül - alul egy DIP32 tok van, ami becsíptethető a programozó karos foglalatba tartalmaz.  Minden égetőhöz használható. Ára 3.000 Ft.

A PLCC tokos IC-k kiszedésénél vigyázni kell, hogy ne törjön el a foglalat - ha foglalatban vannak - a feszegetés helyett használjunk PLCC csipeszt , az ára 1500 Ft.

Az adapter teszt/ZIF IC tokkal szerelt verziója sokkal több, és sokkal könnyebb IC cserét biztosít. Ez 14.000 Ft.

A fedeles "gofri sütő" PLCC32-DIP32 adapter a legjobb, ezzel legkönnyebb az IC csere, és ez bírja legtovább. Ez 16.000 Ft.

PLCC44/DIP44 adapter:

A PLCC44-DIP44 adapter a 44-es PLCC IC tokozást alakítja 44-es DIP tokra. (1:1 bekötés) Az adapteren felül a PLCC IC tok - ahová a kezelendő IC kerül - alul egy DIP44 tok van, ami becsíptethető a programozó karos foglalatba tartalmaz.  Minden égetőhöz használható. Ára 3.500 Ft.

PSOP44-DIP44 adapter :

A PSOP44-DIP44 adapter a 44 kivezetéses SMD SO44 tokozású IC-k programozásához készült. Minden programozó készülékhez jó, ami 1:1 bekötésű átalakítót igényelnek. A "forrasztós" verzió ára 3.500 Ft.

Az IC foglalatos adapter 11.000 Ft. A ZIF programozó foglalatos verzió ára 15.000 Ft.

TSOP32-DIP32 adapter :

A 32 kivezetéses SMD TSOP32 tokozású IC-k programozásához készült adapterek minden programozó készülékhez jók, ami 1:1 bekötésű átalakítót igényelnek a programozó IC foglalathoz. (Pl. Labtool 48, UXP, Dataman, top2048, top2049, Superpro programmer, Wellon programmer, EasyPRo, stb.) Két fajta TSOP32-es IC tokozás van, a 14, és 20 mm széles. Ezekhez külön adapter kell, a tsop32-dip32 14mm és a tsop32-dip32 20mm . Az adapterek ára 15.000 Ft.

TSOP48-DIP48 adapter :

A TSOP48-DIP48 adapter a 48 kivezetéses SMD TSOP48 tokozású IC-k programozásához készült. Minden programozó készülékhez jó, ami 1:1 bekötésű átalakítót igényelnek a programozó IC foglalathoz. (Pl. Labtool 48, UXP, Dataman, top2048, top2049, Superpro programmer, Wellon programmer, EasyPRo, stb.) Ára készen 13.000 Ft.

TQFP32-DIP32 adapter :

A TQFP32-DIP32 adapter a 32 kivezetéses smd TQFP32 tokozású IC-k programozásához készült. Minden programozó készülékhez jó, ami 1:1 bekötésű átalakítót igényelnek a programozó IC foglalathoz. (Pl. Labtool 48, UXP, Dataman, top2048, top2049, Superpro programmer, Wellon programmer, EasyPRo, stb.) Ára készen 15.000 Ft.

SOIC28-DIP28 adapter :

A SO28-DIP28 adapter a 28 kivezetéses "széles" smd - so28, soic28 wide - tokozású IC-k programozásához készült. Minden programozó készülékhez jó, ami 1:1 bekötésű átalakítót igényelnek a programozó IC foglalathoz. Az ára készen 6.800 Ft.

PLCC44/DIP40 adapter MCS51 mikrokontrollerekhez:

Az adapter a PLCC tokozású INTEL MCS51-es mikrokontrollerekhez használható, azaz pl.  87C51/52, 89C51/52/55 stb.  A panel egy PLCC IC tokot - ahová a kezelendő IC kerül - és egy DIP40 tokot - ami becsíptethető a programozó karos foglalatba tartalmaz.  Minden égetőhöz használható.  Ára 3000 Ft.

PLCC44/DIP40 adapter a 16 bites epromokhoz:

Az adapter a PLCC tokozású 16 bites epromokhoz, azaz a 27c1024, 27c2048, 27c4096 valamint a 27c210, 27c220, 27c240 használható.  A panel egy PLCC IC tokot - ahová a kezelendő IC kerül - és egy DIP40 tokot - ami becsíptethető a programozó karos foglalatba - áll.  Minden égetőhöz használható.  Ára 3.000 Ft.

TQFP, SO tokos adapter panelek:

Ma már egyre több IC - sajnos - csak tqfp, vagy so tokozásban kapható. Ezek a gépi beültetésre optimalizált tokozások nagyon megnehezítik a kis szériás, vagy épp a protó típus legyártását. Az adapter panelok erre adnak egy megoldást. Az IC ezekre felforrasztva, és a panel szélén egy, vagy két soros tüske csatlakozókat használva, már "hozzáférhetőek" a lábak, az áramkörbe akár IC foglalatba, vagy hüvely csatlakozóba is csatlakoztathatjuk. Az ónozótt, forrasztás védő lakkal ellátott, kétoldalas panelok rafinált kialakításuknak köszönhetően két féle módon használhatóak, ugyanis a panel két oldalán más a mintázat.

A tqfp32-dip32, és egyben so32-dip32 panel - a másik oldalán - ára 800 Ft/db, két darabtól 600 Ft/db.

A tqfp32-tqfp44-tqfp64 0.8 mm-es, és egyben tqfp64 0.5 mm-es panel - a másik oldalán - ára 1000 Ft/db, két darabtól 800 Ft/db..

A so28 és egyben tsop28-dip28 panel - a másik oldalán - ára 800 Ft/db, két darabtól 600 Ft/db.

A tsop48-dip48 panel ára 1.000 Ft/db, két darabtól 800 Ft/db..


Adapterek az UPA programozóhoz

Adapter EEPROM IC-khez. Az UPA égetokhöz használható adapter, ami az EEPROM-ok kezelését segíti. Ára 4.000 Ft.

Adapter TMS IC-khez. Támogatja a TMS370cx0x, TMS370cx5x, TMS375c006, TMS370cx36, TMS370cx42 processzorokat. Ára 21.000 Ft.

Adapter 68HC912 IC-khez. Támogatja a BDM lezárt 68HC912D60(A), 68HC912DG128(A), 68HC912DC128A processzorokat, valamint a uPD780824/6/8, uPD780973/4, uPD780948/9 típusokat. A 78K0 MCU áramköröben programozható. Ára 21.000 Ft.

Adapter készlet EEPROM-okhoz, 68HCxxxx IC-khez. Ára 25.000 Ft.


David Tait” PIC/EEPROM égető

A MICROCHIP cég egyre népszerűbb PIC mikrokontroller családjához több égető áramkör/program is megjelent az INTERNET-en. A "David Tait" PIC égető az IBM PC párhuzamos portjára kapcsolódik, és a 8, 18 lábú PIC mikrovezérlőket (pl. 16F84) és sok 24Cxx típusú soros eepromot tud égetni. Az égető - pl. a PIP02, vagy az ICPROG - programmal működtethető, amelyek a szükséges funkciókat - olvasás, égetés, file kezelés stb. - tudják.

A PIC égető készen, és a "mikroklub" CD , ami a két működtető programot és a dokumentációt is tartalmazza, együtt ( normál, (precíziós, "cső lábú") foglalattal 6.500Ft, karos IC foglalattal 9.000 Ft. Az égetőhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


A „PROPIC” PIC égető

Egy régi, a PC párhuzamos portjára kapcsolódó, és szintén az interneten megjelent PIC égető a PROPICA PROPIC-el egy sor PIC-et programozhatunk, mint pl. a 12C508, 12C509, 16F84, 16F876, 16F877, stb.  A 8/18/28/40 lábú mikrokontrollerek egyetlen 40 lábú, széles nyílású karos IC foglalatba foghatók be, nincs szükség adapterekre.

Ez a "retro" égető akkor lehet érdekes, ha olyan, régi típust kell égetni, amit a mai égetők már nem ismernek. A PROPIC égető készen "normál" IC foglalattal 9.000, karos IC foglalattal 12.000 Ft. Az égetőhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


MICROCHIP PIC ICD 1

ICD, azaz "in circuit debugger" PIC16F87x mikrokontrollerekhez. Amire jó: 16F870...877(a) mikrokontrollerek égetéséhez, program nyomkövetéshez, lépésenkénti program végrehajtáshoz, stb. Ez a ma már "retro" áramkör volt a microchip első égető/nyomkövető eszköze, ezért csak néhány, régi típushoz használható.

Az áramkör készen, + a "mikroklub" CD (ezen van a működéshez szükséges windows-os MPLAB program) együtt 7.800 Ft. Bedobozolva 9.900 Ft. Az ICD-hez - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


MICROCHIP PIC ICD 2 (Soros portos verzió)

A MICROCHIP ICD 2, azaz "in circuit debugger" utánépített változata PIC16Fxxx, 18Fxxxx, 12Fxxx mikrokontrollerekhez. Alkalmas a PIC mikrokontrollerek égetéséhez, program nyomkövetéshez, lépésenkénti program végrehajtáshoz, stb.

Az áramkör készen, + a "mikroklub" CD (ezen van a működéshez szükséges windows-os MPLAB program) együtt 16.500 Ft. Bedobozolva 19.000 Ft. Az ICD-hez - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft. Karos foglalatos IC programozó adapter 7.000 Ft.


MICROCHIP PIC ICD 2 (USB portos verzió)

Az előbb ismertetett MICROCHIP ICD 2 USB portos verziója.

Az áramkör készen, + a "mikroklub" CD (ezen van a működéshez szükséges windows-os MPLAB program) együtt 19.500 Ft, bedobozolva 21.000 Ft. A PC csatlakozáshoz egy USB kábel kell - "A" dugó-"A"dugó - ezt tartalmazza csomag. Az ICD-hez - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft. Karos foglalatos IC programozó adapter 7.000 Ft.

Programozó adapter MICROCHIP PIC-ekhez, PICKIT, ICD2, Willepro programozókhoz

A soros PIC programozókhoz - például az ICD 2-höz, PICKIT2-höz, PICKIT3-hoz, willeprohoz - csatlakoztatható programozó adapter. A soros programozó jeleit kapcsolja rá egy programozó foglalaton keresztül a 8, 18, 28, vagy 40 lábú PIC mikrokontrollekre. Ezzel a kiegészítővel lesz a MICROCHIP ICD2, vagy a PICKIT2 egy komplett PIC programozó.

Az áramkör készen, 40 lábú, széles vágatú karos programozó IC foglalattal, összekötő kábellel 7.000 Ft. (A kábel csatlakozó más és más az ICD2, a willepro, és a PICKIT2 esetében, a megrendelésnél jelezni kell, milyen programozóhoz akarjuk használni.)


PICKIT2 PIC és EEPROM programozó

Az újabb kiadású mikrokontrollerek többsége tartalmazza a soros programozás lehetőségét. A lényeg, hogy a betöltendő adatokat sorban, bitekre bontva léptetjük be a mikrokontrollerbe. Mivel ez az algoritmus csak pár IC kivezetést igényel, lehetőséget ad arra, hogy a mikrokontrollert az áramkörben - in circuit - programozzuk. Ez nagyon előnyös, pl. programfejlesztésnél, mivel nem kell a mikrokontrollert minden egyes program verzió kipróbálásához kiemelni a foglalatából az égetéshez.
Az USB-s PICkit2 PIC programozót a Microchip készítette. A Microchip a teljes kapcsolási rajzot, és az égetőt vezérlő 18F2550 firmware-jét is közzétette, így vált lehetővé az utánépítés.

Az utánépített, kész, kipróbált PICKIT2 programozó, az USB kábel, + a "mikroklub" CD (ezen van a működéshez szükséges windows-os program utolsó verziója) együtt 9.500 Ft. Dobozolva 11.000 Ft.

EEPROM és mikrokontroller programozó adapter PICKIT2 programozóhoz

Több IC programozó, mint pl. a PICKIT2 is, már csak a csatlakozási pontokat biztosítja az IC-k programozásához. Ez elég is ha pl. áramkörben programozzuk a mikrokontrollert, de a DIP tokos IC-k "szokásos" programozásra - berakom az IC-t a foglalatba, beprogramozom, kiveszem - önállóan nem használhatóak. Hogy ez mégis lehetséges legyen, készült az EEPROM és PIC programozó adapter.

A PIC mikrokontroller adapter készen, 40 lábú, széles vágatú karos programozó IC foglalattal, összekötő kábellel 7.000 Ft, a soros EEPROM adapter 3.000 Ft. A két programozó adapter együtt rendelve 9.000 Ft.

Utánépített PICKIT2 + EEPROM programozó adapter együtt: 11.500 Ft, ha dobozolva van az égető áramkör, 13.000 Ft

PICKIT2 + PIC programozó adapter együtt: 15.000 Ft, ha dobozolva van az égető áramkör, 16.000 Ft

és PICKIT2 + PIC programozó adapter + EEPROM adapter együtt: 17.000 Ft, ha dobozolva van az égető áramkör, 19.000 Ft

Az smd - soic - tokos mikrokontrollerekhez egy soic-DIP adapter, vagy smd csipesz szükséges.


PICKIT3 PIC és EEPROM programozó

Utángyártott, PICKIT3 klón.

Az utánépített PICKIT3 programozó, az USB kábel , + a "mikroklub" CD (ezen van a működéshez szükséges windows-os program utolsó verziója) együtt 16.000 Ft.

Az utánépített PICKIT3 + PIC programozó adapter együtt: 22.000 Ft, PICKIT3 + EEPROM programozó adapter együtt: 18.000 Ft, és PICKIT3 + PIC programozó adapter + EEPROM adapter együtt: 24.000 Ft


PonyProg - Pony programmer - Soros EEPROM, és ATMEL AVR SPI égető

A ponyprog egy egyszerű, olcsó, de jó programozó áramkör a soros EEPROM-okhoz, és az ATMEL AVR mikrokontrollerekhez. Az áramkör készen, + a "mikroklub" CD (ezen van a működéshez szükséges program is) együtt 6.000 Ft.

A programozóhoz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


STK500 isp AVR égető

ATMEL AVR mikrokontroller égető.

AzSTK500 a programozó az ATMEL „gyári” programozójának leegyszerűsített klónja. Ennek jó pár előnye van. Gyakorlatilag az összes SPI-n programozható típust ismeri, hiszen folyamatosan frissül a kezelő programja..

Az áramkör készen, + USB kábel, + a "mikroklub" CD (ezen van a működéshez szükséges program is) együtt 9.500 Ft.


AVRisp-MKII AVR égető

ATMEL AVR mikrokontroller égető.

Az AVRisp MKII a programozó az ATMEL „gyári” programozójának leegyszerűsített klónja. Ennek jó pár előnye van. Gyakorlatilag az összes típust ismeri, és folyamatosan frissül a a kezelő programja. A „hagyományos” ISP, valamint az új attiny, xmega chipekhez való TPI, és PDI programozási módot is tudja.

Az áramkör készen, + USB kábel, + a "mikroklub" CD (ezen van a működéshez szükséges program is) együtt 9.500 Ft.


EEPROM égető 24Cxxx és 25xxxx soros eepromokhoz

A CH341A egy olcsó, USB-és eeprom égető, ami a 24xxx és 25xxx típus családhoz használható. Külön érdeme az égetőnek, hogy egy csomó olyan 25xxx típust is ismer, amit csak a drága programozók. Vagy épp azok se.

Az égető áramkör + USB toldó kábel + so8-DIP adapter, + a "mikroklub" CD (ezen van a működéshez szükséges program is) együtt 6.800 Ft.


ATMEL AVR SPI égető

ATMEL AVR mikrokontroller - 90Sxxxx, AT MEGA, AT TINY - soros égető. Az áramkör készen, + a "mikroklub" CD (ezen van a működéshez szükséges windows-os program) együtt 5000 Ft. A programozóhoz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


ds1992/93/95/96 iBUTTON memória olvasó/író

Ha jó lenne tudni, mi van egy DS1992/3/5/6 iButton memóriájában, azt menteni kéne, vagy épp módosítani, akkor kell egy dallas ibutton memória író/olvasó áramkör. Az áramkör készen, + a "mikroklub" CD (ezen van a működéshez szükséges windows-os program) együtt 25.000 Ft. A programozóhoz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.

Tápegység, adapterek, EPROM törlő:

Konnektorba dugható hálózati adapterek:

Égetőkhöz tápegységként, vagy bármilyen más célra használható 3-4.5-6-7.5-9-12 állítható feszültségű, - nem stabilizált - 300 mA-es terhelhetőségű, konnektorba dugható hálózati adapter, ami 5 féle tápdugóval, 2200Ft.


EPROM törlő :

A kész, vezérlő panel az UV lámpával 12.000 Ft. Készen, dobozolva, 16.000 Ft. A törlőhöz - is - használható 12 voltos tápegység: 1500 Ft.


271001/27010-es EPROM adapter:

Ez olyan, régi égetőhöz használható, amely tudja a 27512-est égetni, de a 271001/010-et már nem. Ára 2000 Ft.


MICROCHIP PIC DEMO PANEL

Ez egy 40 és 28 lábú MICROCHIP PIC16Fxxx/18Fxxx-es mikrokontrollerekhez készült kísérleti panel. Van neki : "ISP" programletöltő csatlakozója, LCD, és PC csatlakozási lehetősége. A mikrokontroller portjai tüske csatlakozóra kivezetve, 8 jelző LED, potméter az analóg bemenet próbájához, egy 24Cxx és 93Cxx EEPROM foglalat a kísérletekhez, és egy kábel hogy a PC soros portjához köthessük. A panelhoz készült jópár egyszerű assembly és PICBASIC programocska, ami remélhetőleg megkönnyíti a PIC-ek programozásának megismerését.

Az áramkör nyákja, doksija, egy 16F877 vagy 16F1937 mikrokontrollerrel, + a "mikroklub" CD együtt 9.000, az összes alkatrésszel 10.000 Ft. Készen 11.000 Ft.

Csak a nyák : egy darabnál 2800/db.

A panelhez (is) csatlakoztatható PICKIT2 , PICKIT3, és a PIC-ICD2 . Akik a PICDEMO panelt együtt rendelik meg az ICD-vel, azok egy ICD-PICDEMO panelt összekötő kábelt is kapnak.


PICBASIC

Minden ami kell a mikrokontrolleres programozás elkezdéséhez:

PICDEMO panel 16F1937 mikrokontrolerrel, + dobozolt PICKIT2 , + a kettőt összekötő kábel, dokumentáció, program, CD-n, együtt: 21.000 Ft.

PICPLC-MINI panel 16F1937 mikrokontrolerrel, 2x16-os LCD és 4 nyomógomb panellel, + dobozolt PICKIT2 , + a kettőt összekötő kábel, dokumentáció, program, CD-n, együtt: 23.000 Ft.

PICPLC1 panel 16F1937 mikrokontrolerrel, 2x16-os LCD és 4 nyomógomb panellel, + dobozolt PICKIT2 , + a kettőt összekötő kábel, dokumentáció, program, CD-n, együtt: 24.000 Ft.

PICPLC5 panel 16F1937 mikrokontrolerrel, 2x16-os LCD és 4 nyomógomb panellel, + dobozolt PICKIT2 , + a kettőt összekötő kábel, dokumentáció, program, CD-n, együtt: 29.000 Ft.

PICPLC8 panel 16F1937 mikrokontrolerrel, 8 relével, + dobozolt PICKIT2 , + a kettőt összekötő kábel, dokumentáció, program, CD-n, együtt: 45.000 Ft.


"PICPLC-MINI" PANEL

Egy több célra felhasználható mikrokontrolleres áramkör, aminek van 1 relés kimenete, 4 darab analóg és/vagy digitális bemenete, csatlakoztatható hozzá kijelző/billentyűzet modul. Egy 5 voltos kapcsoló üzemű feszültségstabilizátor adja a tápfeszültséget az IC-knek, és a relének.

LCD, és PC csatlakozási lehetőség, a digitális/analóg bemenetek sorkapocsra kivezetve. Valamint van egy ICD csatlakozó hogy egyszerű, és kényelmes legyen vele a programfejlesztés, letöltés. (Helyben programozható a mikrokontroller.) Szükség esetén egy real time óra IC is ráépíthető a panelre.

A kész áramkör 16F1937 mikrokontrollerrel 11.000 Ft. Az alappanelre csatlakoztatható LCD/billentyű panel 2x16 karakteres, háttér-világításos LCD-vel 15.000 Ft.

Az áramkörhöz mellékelve a "mikroklub" CD, ezen találhatóak a programozást segítő "free" BASIC, vagy az assembly programozást segítő MPLAB programok, és a program fejlesztéshez kapcsolódó eszközök dokumentációja.


"PICPLC-1" PANEL

Egy több célra felhasználható mikrokontrolleres áramkör, aminek van 1 relés kimenete, 4 darab analóg és/vagy digitális bemenete, csatlakoztatható hozzá kijelző/billentyűzet modul. Egy 5 voltos kapcsoló üzemű feszültségstabilizátor adja a tápfeszültséget az IC-knek, és a relének.

LCD, és PC csatlakozási lehetőség, a digitális/analóg bemenetek sorkapocsra kivezetve. Valamint van egy ICD csatlakozó hogy egyszerű, és kényelmes legyen vele a programfejlesztés, letöltés. (Helyben programozható a mikrokontroller.) Szükség esetén egy real time óra IC is ráépíthető a panelre.

A kész áramkör 16F1937 mikrokontrollerrel, a relével együtt 13.000 Ft. Az alappanelre csatlakoztatható LCD/billentyű panel 2x16 karakteres, háttér-világításos LCD-vel , vagy 2x8-as háttérvilágításos LCD-vel 17.000 Ft,

Az áramkörhöz mellékelve a "mikroklub" CD, ezen találhatóak a programozást segítő "free" BASIC, vagy az assembly programozást segítő MPLAB programok, és a program fejlesztéshez kapcsolódó eszközök dokumentációja. Az óra IC, és a kapcsolódó elemeinek - kvarc, "szuperkondi", trimmer - beültetése plussz 2500 Ft.

A panel a G738-as dobozba szerelhető a legegyszerűbben. Dugasztáp : 1.700 forinttól.


"PICPLC-5" PANEL

A picplc sorozat 5 relés kimenettel, 4 darab analóg és/vagy digitális bemenetel rendelkező tagja. Csatlakoztatható rá kijelző/billentyűzet modul. Egy 5 voltos kapcsoló üzemű feszültségstabilizátor adja a tápfeszültséget az IC-knek, és a reléknek.

A digitális/analóg bemenetek sorkapocsra kivezetve, LCD, és PC csatlakozási lehetőség . Valamint van egy ICD csatlakozó hogy egyszerű, és kényelmes legyen vele a programfejlesztés, letöltés. (Helyben programozható a mikrokontroller.)

A kész áramkör 16F1937 mikrokontrollerrel, a relékkel együtt 15.000 Ft. Az alappanelre csatlakoztatható LCD/billentyű panel 2x16 karakteres, háttér-világításos LCD-vel , vagy 2x8-as háttérvilágításos LCD-vel 19.000 Ft,

Az áramkörhöz mellékelve a "mikroklub" CD, ezen találhatóak a programozást segítő "free" BASIC, vagy az assembly programozást segítő MPLAB programok, és a program fejlesztéshez kapcsolódó eszközök dokumentációja.

A panel a G738-as dobozba szerelhető a legegyszerűbben. A tápegységnek tökéletes egy dugasztáp.


"PICPLC-8" PANEL

Egy több célra felhasználható mikrokontrolleres áramkör, aminek van 8 relés kimenete, 8 darab analóg és/vagy digitális bemenete, csatlakoztatható hozzá kijelző/billentyűzet modul, és a soros porton összeköthető egy PC-vel. Valamint ICD csatlakozó, és "downloader" program, hogy egyszerű, és kényelmes legyen vele a programfejlesztés, letöltés. Szükség esetén egy real time óra IC is ráépíthető a panelre. Néhány az eddigi alkalmazásokból: kazánvezérlés, PC-s adatgyűjtés, PC központú vezérlések beavatkozó egysége.

Tehát van a panelnek 8 darab 5A/220 voltos relés kimenete, 5 voltos és 12 voltos feszültségstabilizátor az IC-knek, és a reléknek, "ICD" és programletöltő csatlakozója, LCD, és PC csatlakozási lehetősége. A mikrokontroller RA, RB, RD portjai egy-egy "tüske" csatlakozóra, a digitális/analóg bemenetek sorkapocsra kivezetve.

A kész áramkör 16F1937 mikrokontrollerrel, és a 8 relével együtt 26.000 Ft Az áramkörhöz mellékelve a "mikroklub" CD, ezen találhatóak a programozást segítő MPASM, és MPLAB programok, és a program fejlesztéshez kapcsolódó eszközök dokumentációja. Az óra IC, és a kapcsolódó elemeinek - kvarc, "szuperkondi", trimmer - beültetése plusz 2500 Ft

Az alappanelre csatlakozó LCD/billentyű panel 2x16 karakteres, háttér-világításos LCD-vel 4.000 Ft, a 4x20 kék háttérvilágításos LCD-s változat 5.500 Ft. A panel a G738-as dobozba szerelhető a legegyszerűbben, ennek ára 1.400 Ft. Dugasztáp : 1.300 forinttól.

Az áramkörhöz használható a RELE16DS program, egy ezzel programmal beégetett 16F871 vezérlő mikrokontrollert 1600 forintért küldök. Így az áramkörrel, és egy PC alapú vezérlőprogrammal, analóg és digitális bemeneteket figyelhetünk, vagy DS1820 hőszenzorokat olvashatunk be, és 8 relét vezérelhetünk. A leírás a RELE16DS.PDF-ben. Egy másik, a panelra készült alkalmazás, a 8 hőmérő szenzort lekezelő, és hfűtési/hűtési vezérlésekre is programozható TEMP8 program.

Az áramkört az USB portról is tudjuk használni, az USB/soros adapter 3.500 Ft.


Nyolc csatornás hőmérő, hőkapcsoló:

Van, amikor csak mérni, és kijelezni kell egy hőfokot, van, hogy az értéktől függően valamit vezérelni is kell, és van, hogy ezt több helyen kell egyszerre, esetleg jó lenne, ha a mért hőmérsékletek egy PC-n is megjeleníthetőek lennének... Az előbbiek alapján készült a TEMP8 program, ami a PICPLC8, vagy a PICPLC16 mikrogépen működhet. Ez 1-8 hőmérséklet mérésére képes - DS1820 hőszenzorral - és 8 vagy 16 darab, 230V/5A relés kimenettel rendelkezik, csatlakoztatható rá egy 2x16-os LCD kijelző, amiről leolvashatóak a szenzorokról beolvasott értékek, RS232 vonalon számítógépre köthető, így a mérések a PC monitoron is megjeleníthetőek. Minden szenzorhoz egy kimenet van rendelve, amihez egy ki/bekapcsolási hő fok programozható egy PC program segítségével.

A kész áramkör, a programozáshoz szükséges PC szoftverrel, kábellel, PICPLC8 panelon 8 relével, és a 2x16 karakteres, háttér-világításos LCD kijelző modullal együtt 38.500 Ft, dobozolva 39.900Ft.

PICPLC16 panelon 16 relével, és a 2x16 karakteres, háttér-világításos LCD kijelző modullal együtt 43.500 Ft, dobozolva 46.000Ft.

Az áramkörhöz mellékelve a "mikroklub" CD, a szükséges dokumentációkkal, programmal, egyebekkel. Az ár nem tartalmazza a DS1820 (DS18S20) szenzorokat.


"PICPLC-16" PANEL

A cél egy PIC16F8xx-es mikrokontrollerrel felépített vezérlő egység panel készítése volt. Az első alkalmazása egy ipari mosógép irányítása volt, ahol 16 relés kimenetet kellet PC-ről betöltött idődiagramok alapján vezérelni, a folyamatokat kijelezni, a kezelőnek beavatkozási lehetőségeket biztosítani. Azóta persze már sok más vezérlési feladat megoldásában segített, az évek során a panel több javításon, fejlesztésen ment keresztül.

Tehát van a panelnek 16 darab 5A/220 voltos relés kimenete, egy 5 és 12 voltos tápfeszültség stabilizátora, "ICD" és programletöltő csatlakozója, LCD, és PC csatlakozási lehetősége. A mikrokontroller RA, RB, RD portjai egy-egy "tüske" csatlakozóra, az analóg bemenetek sorkapocsra kivezetve. Van még a panelon hely egy 24Cxx EEPROM-nak - ha nem férnek el az adatok a PIC EEPROM-jában, és egy PCF8583 "óra" áramkörnek.

A kész áramkör 16F1937 mikrokontrollerrel, a 16 relével 32.000 Ft, 8 relével 29.500 Ft. Az óra IC, és a kapcsolódó elemeinek - kvarc, "szuperkondi", trimmer - beültetése plusz 2500 Ft. Az áramkörhöz mellékelve a "mikroklub" CD, ezen találhatóak a programozást segítő MPASM, és MPLAB programok, és a program fejlesztéshez kapcsolódó eszközök dokumentációja. Tápegység: 12V/500m A dugasztáp : 1.700 forint. 18F452 mikrokontrolerrel 500 forinttal magasabb az ár.

Az alappanelre csatlakozó LCD/billentyű panel 2x16 karakteres, háttér-világításos LCD-vel 5.000 Ft.

Az áramkörhöz használható a RELE16DS program, egy ezzel programmal beégetett 16F871 vezérlő mikrokontrollert 1600 forintért küldök. Így az áramkörrel, és egy PC alapú vezérlőprogrammal, analóg és digitális bemeneteket figyelhetünk, vagy DS1820 hőszenzorokat olvashatunk be, és 16relét vezérelhetünk. A leírás a RELE16DS.PDF-ben. Egy másik, a panelra készült alkalmazás, a 8 hőmérő szenzort lekezelő, és hfűtési/hűtési vezérlésekre is programozható TEMP8 program.

Az áramkört az USB portról is tudjuk használni, az USB/soros adapter 3.500 Ft.


"PICPLC-24" PANEL

Szükség volt egy PIC16F8xx-es mikrokontrollerrel felépített vezérlő egységre, aminek van 8 darab, 12/24 voltos kimenete, 16 bemenete, amiből 8 digitális, másik 8 analóg vagy digitális, van egy 0-10 voltos analóg feszültség kimenete, van egy LCD kijelzője, négy nyomógombbal, és a soros porton összeköthető egy PC-vel.

És hogy több vezérlő panel is össze köthető legyen, a panelre került egy CAN busz csatlakozási lehetőség is.

Az áramkörhöz használható a PLC24-PC program, az ezzel programmal beégetett 18F452 vezérlő mikrokontrollerrel. Így az áramkörrel, és egy PC alapú vezérlőprogrammal, analóg és digitális bemeneteket figyelhetünk, vagy DS1820 hőszenzorokat olvashatunk be, és kimeneteket vezérelhetünk. A leírás a PLC24-PC.PDF-ben.

A kész áramkör a 18F452 mikrokontrollerrel, LCD kijelzővel, RS232 kábellel együtt 36.000 Ft. Sínre pattintható dobozba szerelve 39.000 Ft.

Az áramkörhöz mellékelve a "mikroklub" CD, ezen találhatóak a programozást segítő MPASM, és MPLAB programok, és a program fejlesztéshez kapcsolódó eszközök dokumentációja.

Távvezérlés sms-el

A picplc8 sms modul egy általánosan használható táv vezérelhető, távjelző eszköz, amelynek SMS-ben küldhetünk parancsokat, és a válaszokat, visszajelzéseket is SMS-ben kapjuk meg. Az alapmodulhoz egy mobiltelefon csatlakozik, amely a kapcsolattartást biztosítja a GSM hálózattal. Mire is használható az áramkör?

Eseményjelzéshez: 8 digitális bemenet állapotváltozása figyelhető, és továbbítható SMS-ben egy előzőleg beprogramozott telefonszámra. Lehetnek ezek betörés vagy tűz jelzők, egyebek.

Bármilyen távkapcsoláshoz. A rendszer 8 relés kimenetet tud vezérelni. Pl. fűtés, klíma ki/bekapcsoláshoz, vagy elektromos zár nyitáshoz, stb.

A rendszer felépítése: Az áramkör három részre osztható. Az sms küldés fogadás egy mobiltelefonra van bízva. (Jelenleg a SIEMENS M50, MT50 típust használjuk.) Az sms-en érkezett parancsok értelmezését, végrehajtását, és a válasz sms-ek küldését egy mikrokontrolleres egység, a PICPLC8 végzi. A működésnek nem feltétele, de a kiadott parancsok megjeleníthetőek az alappanelre csatlakoztatható 1x16 karakteres, LCD modulon.

A kész mikrokontrolleres vezérlőpanel, 4 relével, az LCD-vel együtt 35000 Ft, 8 relével 37000 Ft. Az ár nem tartalmazza a mobiltelefont, a mobiltelefon adatkábelt, és a sim kártyát. (Használt mobiltelefon 6.000, adatkábel 3.000 Ft körüli áron.)


PIC - 8 mikrogép

Ez egy 8 lábú MICROCHIP PIC12Fxxx-es mikrokontrollerekhez készült kísérleti panel. A mikrokontroller portjai csatlakozóra kivezetve, 5 jelző LED, és az öt voltos táp van a panelon. A panelhoz készült egy egyszerű "futófény" programocska, amivel tesztelhető az áramkör, és remélhetőleg megkönnyíti a PIC-ek BASIC programozásának megismerését.

Az áramkör nyákja, doksija, egy 12F509 beégetve a futófény programmal, az alkatrészekkel együtt 2.900, készen 3.500 Ft.

Csak a nyák : egy darabnál 1.200, két darabnál 1.000/db, 5 darabtól 850/db.


MCS48/51 Fejlesztő rendszerek, eszközök

Az IBM PC-re épülő fejlesztő rendszer elemei a klub által kifejlesztett eprom, eeprom, mikrokontroller égetők, emulátorok, MCS48-as és MCS51-es fordítóprogramok, mikrogépek, amelyekkel a ma legelterjedtebb egylapkás mikroszámítógépek programfejlesztését teszi lehetővé.

COMPU31” MCS51 fejlesztő mikrogép

A PC-n fejlesztett program letölthető, és azonnal futtatható az IBM PC-vel a soros porton keresztül összeköthető mikrogépbe.  A 8031/32-es processzoron és a tápegységen kívül az alaplapra került egy 2764/256/512 EPROM, egy 6264-es, vagy 62256-os RAM, a címző GAL, egy 8 bites kimeneti, és egy 8 bites kétirányú I/O port, valamint a PC-MIKRO kapcsolatot támogató RS232 interface.  Az alappanelre inteligens LCD kijelző is csatlakozhat, a portok, a vezérlőjelek és az adatbusz kivezetve.  A készülék memóriakiosztása megegyezik az ELEKTOR-ban megjelent 8031/8032-es egy paneles számítógépével, így az arra írt példaprogramok, monitor és terminál programok szinte változtatás nélkül alkalmazhatók.  A 8032-es BASIC-ben is programozható.  Ez esetben egy jumper segítségével választhatunk hogy a 27512-be égetett assembler monitor vagy a BASIC fusson.  Az alappanel nyákja, dokumentációja, a 8031, a 2764-be égetett assembler monitor és a PC-s terminál program együtt 5000Ft, 8032-es processzorral 27512-es BASIC/assembler programmal 7000Ft. A valamennyi alkatrészt tartalmazó egységcsomag ára 8K RAM/EPROM-al, assemblerrel 7200 Ft, készen 7800Ft.  A csomag 32K RAM/EPROM-al, assembler és BASIC programmal 9500 Ft, készen 10200 Ft.Az ELEKTOR-os monitorprogrammal beégetett 27256-os EPROM 700 Ft.Csak a nyák a GAL-al 2000, két darabtól 1800. Csak a dokumentáció 200 Ft.  Az alappanelre csatlakoztatható kétszer 20 karakteres programozható LCD modul 3400 Ft, 1x16-os, készülékből kiszerelt „újszerű” LCD 1500 Ft, 4 szegmenses LED kijelző egységcsomagban 1000, készen 1100 Ft.  Négy billentyűt, RESET gombot, LED-ket hordozó panel készen, csatlakozóval 450Ft.  Nyolc LED-es állapotjelző 450 Ft, 12 gombos mátrix billentyü készen 800 Ft.  BASIC leírás 650 Ft.  LCD programozási leírás 300 Ft.A BASIC/Assembler rendszer még két másik mikrón, a COMPU34, és COMPU35-ön is futtatható, melyek analóg bemenettel, 93xx EEPROM-al, relés kimenetekkel rendelkeznek.  Ezekről egy külön ismertető szól.


COMPU34 (Analóg bemenetes fejlesztő rendszer, hőfokszabályzó)

A 8031/32-es processzoron és a tápegységen kívül az alaplapra került egy 2764-27256-os vagy 27512-es EPROM, egy 6264-es, vagy 62256-os RAM, egy 8 bites kimeneti (74HC573), és egy 8 bites kétirányú I/O port (74HC245), a címző  GAL,  egy A/D, egy soros EEPROM, valamint a PC-MIKRO kapcsolatot támogató RS232 interface.  A P1 port, a bővítő portok, az adatbusz tüskesoros csatlakozókra kivezetve. Az analóg jel a szükséges erősítés után a TLC548/549 sorosan kiolvasható, 8, vagy a tíz bites TLC1549 A/D bemenetére kerül.  Szintén sorosan olvasható - és írható - a 9346/56/66 EEPROM.  A két IC funkcionális egységei hasonlóan kezelhetők, ezért azok közösek lehetnek, így együtt is mindössze 3 (!) port kivezetésen keresztül vezérelhetők.  Az analóg jelek szükséges erősítését, a nullapont beállítását, egy LM324-es 4-es műveleti erősítő végzi, a referencia feszültséget egy LM723 adja.  Az alappanelen még két 10A/250V-os (TAKAMISAWA JS típus) relé is elhelyezhető.  A panelen pl. egy komplett hőmérséklet szabályozó áramkör felépíthető.  Szenzorként az ipari szabványként is ismert platina vagy nikkel (Pt100, Ni100), vagy a pontos és viszonylag olcsó LM334 félvezetős integrált áramkörös érzékelőket is használhatjuk.  Az ellenállás változáson alapuló szenzorok egy - a panelon felépített - műveleti erősítős áramgenerátorral táplálhatók.  Természetesen bármilyen más - nemcsak hő érzékelő is illeszthető az áramkörhöz, esetleg egyes RC elemek megváltoztatásával, vagy elhagyásával.

BASIC/assembler fejlesztőrendszer Ez a mikrogép tulajdonképpen a fejlesztő rendszerek között felsorolt COMPU31-es mikrogép bővített változata, így az ott leírt programokat, perifériákat használva assembler és BASIC programfejlesztésre is használható. Hőfokszabályzó/mérő készülék :A fűtés szabályozásra írt program alkalmas két időtartomány (nappali/éjszakai) beállítására, azon belül egy-egy hőmérséklet szabályozására, (változtatható hiszterézissel), a hőmérséklet és/vagy idő kijelzésére, LED és 16 karakteres LCD kijelzőn is.  A felprogramozáshoz, és használathoz a négy számjegyes LED kijelző is elegendő, de az LCD-n látható szöveges menüvel a felprogramozás sokkal könnyebben követhető, a kijelzés részletesebb.  A beprogramozott adatok egy EEPROM-ba íródnak, egy esetleges áramszünet esetén csak az időbeállítást kell elvégezni.  A program 8031-es kontrollert a LED és/vagy LCD kijelzőt TLC549 A/D-t, LM334 szenzort, és egy relét kezel.

Az árak: Csak a nyák a beégetett GAL-al 2900Ft.  A nyák és az alkatrészek egységcsomagja - programok nélkül - 8K RAM-al, EPROM-al, 8031 proccal, (A/D és relék nélkül) 7000Ft, készen 8000 Ft, 32K RAM és EPROM memóriával, 8032 proccal 8000, készen 9000 Ft.  A TLC 549 A/D 600Ft, a TLC 1549 (10 bites) 1000Ft, a 220V/10A relé 600 Ft, LM334 hőszenzor 400 Ft.  Készen a LED kijelző 1100, az LCD kijelző, és az azt, valamint a billentyűket hordozó panel ára együtt 3500 Ft.A BASIC program rendszer 1500, az assembly  1500Ft.A hőmérséklet mérő-szabályzó program, valamint egy menüvezérelt PC program, ami a soros porton keresztül képes a hőmérséklet, idő, stb adatokat beállítani, kiolvasni, együtt 2000Ft.

COMPU35” mikro (Assembler/BASIC fejlesztő mikrogép)

A mikrogép egy 80c32-es vagy 89c52-es CPU-t, 8K RAM memóriát, 2K EEPROM-ot, és három relés kimenetet tartalmaz, és el van látva a PC kapcsolathoz szükséges soros interfésszel. A kijelző/tasztatúra egység egy négy szegmenses LED, és egy 16 karakteres LCD kijelzőből, valamint a programozáshoz, és kimenet kapcsoláshoz szükséges 7 billentyűből áll.  A szünetmentes tápellátás is megoldható, ez esetben a rendkívül kis fogyasztású, és már 2.7 volton működő 89c52-es belső epromos mikrokontrollert kell alkalmazni, és egy 4.5 voltos lapos elemet csatlakoztatni.  A mikrogépen futtathatók a fejlesztőrendszereknél ismertetett assembly és BASIC rendszerek.

Árak.: Az áramkör készen, 80c32-es processzorral, LED és LCD kijelzővel, és az óraprogrammal 15000 Ft.  (A kész panel nem tartalmazza a meghajtó reléket, a 10A/220V-os relék ára 600 Ft/db.) A panelok külön, programok nélkül is megvásárolhatók.  Az alappanel és a GAL 2300 Ft, az LCD/LED/billentyű panel 800 Ft.  Csak a dokumentáció :  300Ft.  Az alappanel valamennyi alkatrészét tartalmazó egységcsomag ára 5500 Ft, a LED/LCD kijelző esetében 6000 Ft.

BASIC/assembler fejlesztőrendszer A COMPU35  tulajdonképpen a fejlesztő rendszerek között felsorolt COMPU31-es mikrogép bővített változata, így az ott leírt programokat, perifériákat használva assembler és BASIC programfejlesztésre is használható. Az assembler és a BASIC programrendszer 2500/2500 Ft.


Mikrogép perifériák

Ebben a leírásban egy kicsit részletesebben ismertetem a mikrogépekhez csatlakoztatható külső I/O áramköröket.  A mikroklub-os panelok tervezésének egyik szempontja volt, hogy a csatlakozók, és kiegészítő periféria áramkörök kialakítása egy fajta „házi szabványt” kövessen, és a csatlakozópontok könnyen elérhetők legyenek, a viszonylag olcsó, és több variációban gyártott 10, 14, 16, 20 stb.  érintkezős tüskesoros csatlakozók alkalmazásával.

LED sor.  :

A legegyszerűbb, mégis a programfejlesztések egyik leghasznosabb kiegészítője.  Sorban nyolc led van elhelyezve egy kis panelen, szalagkábellel és 10-es szalagkábeles csatlakozóval a végén.  A kétirányú vagy kimeneti portok állapota követhető segítségével.

A kész panel ára 1.500 Ft.  Csak nyák 300 Ft.

LED sor kapcsolókkal :

Az előbbi panel bővített verziója, ahol a 8 LED egy nyolcas DIP kapcsolóval le illetve rákapcsolható egy-egy vezérlővonalra. A kapcsolási rajzból kiderül, hogy egy LED akkor világít, ha az adott vonalon magas szint van, és a DIP kapcsoló zárt. A vezérlőegységhez egy szalagkábellel - egy 10-es csatlakozóval a végén - csatlakozhatunk. A panel készen, csatlakozóval 2.500Ft.

8-as DIP kapcsoló sor :

Nagyon egyszerű periféria, és nagyon hasznos. Szinte minden mikrokontrollerre írt programban van olyan rész, ahol egy  külső digitális jel magas vagy alacsony szintje határozza meg a program további működését. (Egy nyomógomb lenyomása, egy érzékelő kimeneti jele, egy jumper állása, és így tovább ...) A kis panelen egy nyolcas DIP kapcsoló, és két ellenállás sor van. A kapcsolási rajzból kiderül, hogy ha egy kapcsoló nyitott, akkor az adott vonalon magas szint lesz, és alacsony, ha a kapcsoló zárt. A vezérlőegységhez egy szalagkábellel - egy 10-es csatlakozóval a végén - csatlakozhatunk. A panel készen, csatlakozóval 1.500 Ft.

8-as OPTO csatoló modul :

Van úgy, hogy néhány bemeneti jelforrást, vagy épp kimeneti vezérlő jelet jó lenne galvanikusan leválasztani... A legolcsóbb, legegyszerűbb megoldás egy optocsatoló. Az egyik ilyen feladatnál aztán nekiálltam tervezni egy panelt, ami: 8 jelforrást tud 8 darab optocsatolóval leválasztani. A panel készen, csatlakozóval 4.500 Ft.

4 nyomógombot, RESET gombot, 3 LED-et hordozó panel COMPU31, COMPU34-hez:

Szinte az összes alkalmazói program igényel valamilyen külső beállítási lehetőséget, és a program futást, üzemmódot, stb.  visszajelző LED kijelzést. Az INT0, INT1, T0, T1 kivezetésekre, valamint a RESET gombra csatlakozó nyomógombokat, és a P1-3 porton vezérelt LED-ket hordozó panel, egy 16-os szalagkábeles csatlakozóval nyomható az alappanelon található tüskesorra.  Közvetlenül rányomható a 8031/32-es mikrogép RAM-os és RAM nélküli, analóg, változat paneljára.

A nyák és az 5 billentyű 260 Ft, készen, csatlakozóval 900Ft.  Csak a nyák 300 Ft.

Billentyű/LED/EEPROM panel :

Az előbb ismertetett billentyű/LED panel bővített változata.  A panelon a billentyűkön, és a három LED-en kívül egy soros 93xx EEPROM-nak is van hely.

A nyák és az 5 billentyű 700 Ft, készen, 93LC56 EEPROM-al, csatlakozóval 1100Ft.  Csak a nyák 400 Ft.

LCD/billentyű/LED panel :

Egy bonyolultabb (pl. menüs) beállítást, egy összetettebb kijelzést szinte képtelenség csak LED-es kijelzőkkel megoldani, a korszerű eszközökben elterjedt az intelligens LCD modul használata. A „billentyű” panelnek elkészült egy programozható LCD modullal kibővített változata.  A panel két szalagkábeles csatlakozóval köthető a mikrogépre, egy 16-os csatakozóval a billentyűk és LED-ek, 14-esel pedig az LCD. Az LCD-k kivezetéseinek funkciója, és sorrendje egy fajta kialakult szabványt követ (általában, de nem mindig !), a csatlakozópontok elhelyezése azonban több féle lehet, egy vagy két sorban, a modul valamelyik oldalán.  A panel olyan 16 karakteres egy, két, vagy másfél soros LCD-hez jó, (a másfél soros LCD-knél a második sornak csak a felső harmada látszik) ahol a csatlakozópontok egy vonalban vannak.  (Pl.  LM020L, LM025) A nyák és az 5 billentyű, az LM025 (1.5 sor, 16kar.) LCD, 3.400Ft, készen csatlakozóval 3.900Ft.  Csak a nyák 800 Ft.

4 szegmenses multiplex LED kijelző :

a multiplex kijelzés előnye az egyszerű áramköri felépítés, kis áramfogyasztás.  A panel két db.  VQE14 dupla LED kijelzőt, egy dekóder IC-t (pl.  7447) és a 4 számjegyet kapcsolgató tranzisztorokat tartalmazza.  Egységcsomagban 1.900, készen 2.500 Ft.

16-es mátrix billentyű : 4x4 nyomógomb és egy LED led van elhelyezve a panelen, szalagkábellel és 10-es szalagkábeles csatlakozóval a végén.

A mátrix billentyű készen 2.500 Ft.

I2C LCD modul :

Az I2C-és vezérlés előnye, hogy csak két port lábát foglalja le a mikrokontrollernek, ráadásul egy 4 eres kábellel – táp, SDA, SCL – több tíz centis távolságba is kerülhet a kijelzés a főpaneltól. Cserébe bele kell másznunk LCD-ék adatlapjaiba – inicializálás, utasítás kódok – és az LCD modul vezérlővonalaira kerülő biteket is ki kell matekozni. De egy PIC BASIC PRO mintaprogram talán segít.

Az I2C LCD modul, 4x20 karakteres, háttérvilágításos LCD-vel 6.500 Ft.


MIKRO552” fejlesztő mikrogép

Az előbbi mikrogép 80C552-vel működő változata.  A 80C552-es a 8032-es továbbfejlesztett változata, két további I/O portot, 8 db. 10 bites A/D bemenetet, „watchdog” időzítőt, 2 impulzus szélesség modulált kimenetet, I2C buszt is beleintegráltak a 68 lábú PLCC tokozású processzorba.  A processzoron kívül az alaplapra került a táp, az EPROM, RAM, egy 8 bites kimeneti, és egy 8 bites kétirányú I/O port, soros interface.  Az alappanelre LED vagy intelligens LCD kijelző is csatlakozhat, a portok, az adatbusz kivezetve, az analóg bemenetekre potméterek csatlakoznak.  Mivel erre a processzorra nincs BASIC interpreter, csak az assembly programozás lehetséges.  Az alappanel nyákja, dokumentációja, a címdekódolást végző GAL, a 80C552, a 2764-be égetett monitor és a PC-s fordító és terminál program együtt 9000 Ft, a valamennyi alkatrészt tartalmazó csomag 11000, készreszerelve 12000 Ft.  Külön a nyák a GAL-al 2700, a processzor 2400.  Csak a dokumentáció 200 Ft.  80C552 leírás 650 Ft.   A LED és LCD kijelzők, perifériák az előbbiek szerint.


EPROM emulátor

Mire is jó ez? Ha egy olyan áramkört kell fejlesztenünk, amiben eprom van, akkor pár dolog lassítja a munkánkat. A régebbi, „hagyományos” epromok csak UV fénnyel törölhetőek, egy új tartalom beírásához kb. 20 perces „napoztatás” szükséges, majd következhet a felprogramozás egy eprom égetővel. És persze ehhez ki kell venni, be kell rakni az IC-t a foglalatba.
Na ezeken a problémákon segít a programozónak az epromemulátor, amely az epromok (2716-27010) működését „emulálja” a fejlesztett készülékben.
Az emulátor az RS232 porton csatlakozik egy PC-hez, a fejlesztendő áramkörben levő eprom foglalatához pedig egy 24, 28 vagy 32 lábú szalagkábeles IC csatlakozóval. (Amit ugye az eprom helyett bökünk bele majd, annak a foglalatába.)
Az emulátor tulajdonképpen egy olyan mikroszámítógép, amelynek van 128 Kbájtos RAM memóriája, amit a PC soros portján keresztül 57600 baud adatátviteli sebességgel fel tudunk tölteni.
Ezt követően pedig a mikroprocesszor megnyitja a memória cím, és adatbuszát a külső vezérlőjelek számára, amelyek az IC csatlakozón keresztül érkeznek az eprom foglalatából.
A fejlesztett áramkör ugyanúgy tudja olvasni a tartalmat az emulátor RAM memóriájából, mint egy epromból, azaz, gyakorlatilag, mintha egy epromot dugtunk volna a foglalatba. Egy ilyen feltöltés kevesebb mint 9 másodpercet vesz igénybe, ez a sebesség pedig nem is hasonlítható a lassú eprom programozáshoz, elmarad UV fényes törlés, és a - sokszor körülményes – tokcsere is.

A kész, bemért, panel ára 28-as csatlakozóval 25.000 Ft, dobozolva 27.500.  A 24-es eprom csatlakozó (2716, és 2732-höz) 600Ft. Az áramkört az USB portról is tudjuk használni, az USB/soros adapter 3500 Ft.


ATMEL 8951/52, 892051 és INTEL 8751/52 emulátor.

Az egy chipes 87C51/52, 89C51/52, 89C2051 mikrokontrolleres fejlesztéseket segíti, úgy, hogy a mikrokontroller működését emulálja a fejlesztett készülékben.  Igy elmarad a sokszor körülményes tokcsere.  Az emulátor két vezetékkel csatlakozik a PC soros portjára, és egy 20 vagy 40 lábú IC csatlakozóval a fejlesztett áramkör mikrokontrollerének foglalatába.  Az emulátor két mikrokontrollert tartalmaz.  Egy 89C2051-est ami a soros porton érkező adatokat (programot) letölti egy 89S8253-as mikrokontrollerbe, ami felülről kompatibilis az előbb felsorolt mikrokontrollerekkel.  A 89S8253-es kivezetései egy 20-as és egy 40-es IC csatlakozókra vannak kivezetve, amelyek az emulált 20 vagy 40 lábú mikrokontroller helyére dughatók.  Az áramkör nyákja, doksija, a 89C2051, a 89S8253, és a program együtt 12800, az összes alkatrésszel együtt 13800 Ft.  Készen, 15.000 Ft. Az áramkört az USB portról is tudjuk használni, az USB/soros adapter 3.500 Ft.

Dokumentációk, katalógusok

MIKROKLUB CD

A "MIKROKLUB" CD-n szinte az összes fejlesztés ismertetése, áramköri dokumentációja megtalálható, kiegészítve PC-s működtető, vagy demo programokkal. Az egyes dokumentációk tartalmazzák az adott áramkör kapcsolási, és alkatrész beültetési rajzát GIF formátumban, a digitalizált fotóját JPG, az áramkör és program leírást TXT formában. (A dokumentáció nem tartalmazza - általában - a nyomtatott áramkör fólia rajzát, és a mikrokontroller működtető programját.) Aki azonban jobban szereti a "webes" megjelenítést, azok megtalálják az internetes honlapunkat is, a MIKROKLB.WEB könyvtárban.

A CD-re kerültek olyan - nem saját - dokumentációk, és ingyenes, szabadon másolható programok is, amelyek valamilyen formában kapcsolódnak a fejlesztésekhez.

A CD-re felkerült egy PDF gyűjtemény is, amin az ismertetett áramkörökben használt analóg, TTL, szenzorok, EPROM-ok, EEPROM-ok, mikrokontrollerek, és speciális IC-k adatlapjait tartalmazza, egy jól áttekinthető, logikus szervezésben.

A részletes tartalomjegyzék a mklubcd html fájlban. A "mikroklub" CD 1.900 Ft. (A MIKROPO, a WILLEPRO, a DTAIT, és az ISD égetőhöz, valamint a PIC DEMO panelhez, MICROCHIP ICD-hez mellékletként jár ez a CD.)


Infra kapcsolók

Sokszor merül fel igény arra, hogy egy elektronikus eszköz vezérlését, vagy egyszerűen csak a ki/bekapcsolását infrás távirányítással szeretnénk megoldani.  Az ok lehet kényelmi, vagy technikai, amikor pl.  a körülményes dobozolás, vagy a nehezen hozzáférhető elhelyezés miatt akarjuk a nyomógombokat mellőzni.  Csak néhány példa:  világítás ki- és bekapcsolása, garázskapu nyitása, modellvezérlés ...     Sokszor pedig arra van szükség, hogy egy PC-t, illetve az azon futó programot akarjuk úgy vezérelni, hogy a billentyűzetet nem használjuk.  Az előbbi problémákra adhatnak megoldást az ismertetésre kerülő kapcsolások.

Infra kapcsoló PIC16F628-al

Az áramkör a legtöbb távirányító - TV/Video/Müholdvevő stb.  - jelét képes fogadni, dekódolni, „megtanulni”, és négy digitális kapcsoló kimenetet vezérelni. A távirányító 4 billentyűje  a mikrokontroller egy-egy kimenetét vezérli.  Négy féle üzemmódból tudunk választani:

1., A távirányítón a felprogramozott gombok megnyomása a hozzájuk rendelt kimenet állapotát váltja. Ha pl. a kimeneten egy LED-et hajtunk meg, világít, ismételt megnyomásra kialszik.

2., Ebben az üzemmódban, mint választó kapcsoló működik a négy kimenet.  Mindig csak egy van alacsony szinten, a működés hasonló, mint pl.  egy rádió hullámsáv váltó billentyűsoráé.

3., Ha ezt az üzemmódot választjuk, akkor a négy kimenet, mint impulzusadó működik.  A kimenethez tartozó gombbal egy kb.  0.5 imp-es alacsony impuzust tudunk azon generálni.

4., Ebben az esetben addig van alacsony szinten egy adott kimenet, amíg a hozzá programozott billentyűt nyomva tartjuk a távirányítón. Infra kapcsoló relés kimenetekkel :Ha az előbbi kapcsolást kiegészítjük négy relével, akkor négy fogyasztó ki/bekapcsolását oldhatjuk meg távvezérlővel.  A mikrokontroller négy vezérelt kimenete egy-egy 7407-es meghajtó kapun keresztül egy-egy relét tud nyitni/zárni.  A JV5S relék 5 amperes hálózati feszültséget tudnak kapcsolni. Árak:    Külön a TFM5360 vevő 450 Ft, a beégetett PIC16F628 2.500 Ft.  Az infravevő nyákja, a működtető programmal beégetett 16F628, és a TFM5360 infra vevő együtt 3.900 Ft, az összes alkatrésszel 4.300 Ft, készen 4.900 Ft.

A TFM5360, a 16F628, a négy relés nyákkal 4.600 Ft, a többi alkatrésszel együtt - relék nélkül - 5.200 forint.  A panel készreszerelve relék nélkül 5.900 forint, a relék plusz 550 Ft/db.  A G760-as készülékdoboz 2.500 Ft.


Tanítható infra vevő, infra kapcsoló, billentyűzet:

Például egy számjegy billentyű helyett használható ez a „tanítható” infra vevő, egy – szinte - tetszőlegesen választható távirányítóval. Az áramkör a legtöbb szokványos infra távirányító - TV/Video/Műholdvevő stb. - jelét képes fogadni, dekódolni - gyakorlatilag "megtanulni", és négy, vagy tizenhat digitális kimenetet vezérelni. (Két verziója van a működtető programnak)

Árak: Készen 3.500 Ft. Csak a felprogramozott mikrokontroller, a nyomtatott áramkör, és az infra vevő 2.500. Csak a mikrokontroller 1.700, két darabtól 1.500/db.


Infra kapcsoló 8 digitális, egy analóg, és RS232 kimenettel :

Az "INFRAMIC" áramkör tanítható, azaz a távirányító 10 billentyűjének a vezérlése osztható ki a nyolc digitális és egy analóg kimenetre, ami tulajdonképp egy programozható potméter. Árak: Az infravevő nyákja, a működtető programmal beégetett PIC, és a TFM5360 infravevő együtt 6.900 Ft, az összes alkatrésszel 7.900 Ft, készen 9.300 Ft.


Infra erősítő, tanítható infra adó:

Az áramkör - választhatóan - mindkét funkcióra alkalmas.

Infra erősítő: Sokszor szükség lehet egy infra távirányító hatótávolságának növelésre, vagy hogy egy olyan készüléket vezéreljünk egy infra távirányítóval, ami egy másik helyiségben van. Az áramkör/program működésének lényege : az infra adótól - ez lehet egy TV, videó, műholdvevő, stb. infra távvezérlője - bejövő infra jelet a proci elraktározza a RAM memóriájába, majd, ha már nem jön jel kb. 0.5 mp-ig - azaz véget ért a jelsorozat - akkor a vett impulzusokat kisugározza egy infraled meghajtón keresztül.

Tanítható infra adó: Mire jó ez ? Egy alkalmazás: van egy biztonsági kamera, mellette egy videó, ami rögzíti az eseményeket. Ha a felvétel folyamatos, akkor - mert a kazettát senki se fogja négy óránként cserélgetni - csak "kockázva" lehet rögzíteni a történéseket, hogy a kazetta legalább egy napig bírja. Legyen egy mozgásérzékelő a kamera mellett, és akkor induljon csak a felvétel - de akkor jó minőségben - amikor "esemény" van. És legyen egy áramkör, amire a mozgásérzékelő csatlakozik, és ami meg tudja tanulni, majd pedig kisugározni, a videó "REC" jelét. Ez volt az egyik feladat, amire az áramkör készült. Tehát van neki egy infra vevője, amin a tanítandó jelet fogadja, négy digitális bemenete, amivel egy korábban betanított infra jel sugárzása indítható, és egy infra jel adója, a sugárzáshoz. Használható még az áramkör egy kapcsoló órával összekötve pl. egy magnófelvétel indítására. Árak: Az infraerősítő nyákja, a működtető programmal beégetett 16F628, és a TFM5360 infra vevő együtt 5.900 Ft. A nyák, plusz az összes alkatrész 6.900 Ft, készen 7.600 Ft.


Infra kapcsoló 90s2313-al

Az áramkör egy TV/Video/Müholdvevő távirányítójának jelét fogadja, dekódolja, a lenyomott billentyű kódja egy tüskesoros csatlakozóról levehető, valamint a kódot egy soros interfészen keresztül a PC-felé is továbbítja.  Az áramkör programozható, azaz a 0-9, számjegy, a LE/FEL, és a „standby” billentyűk funkciója osztható ki.  Tehát egy mikrokontrolleres áramkörben helyettesíthető vele a billentyűzet, illetve egy PC program vezérelhető egy távirányítóval.  A „Standby” billentyűvel egy tranzisztor nyitható/zárható, a LE/FEL billentyű pedig egy 4 bites D/A-t tud vezérelni, azaz pl.  egy lámpa ki/bekapcsolása és fényerő szabályozása is megoldható.  Az áramkör a legtöbb távirányító jelét képes fogadni.

Az árak: Csak a dokumentáció 200 Ft.  Külön a TFM 5360 vevő 700 Ft, a beégetett 90S2313 2700 Ft. Az infravevő nyákja, a működtető programmal beégetett 90S2313 és a TFM5360 infra vevő együtt 3900 Ft, az összes alkatrésszel, PC programmal 4700 Ft, készen 5200 Ft.


8035-ös mikrogép.

Az alábbiakban ismertetésre kerülő áramkör egy egyszerű, olcsó, de mégis „univerzális” mikroszámítógép, ami a konkrét felhasználási célokon túl alkalmas arra is, hogy a mikroprocesszoros technikát a gyakorlatban is megismerjük.  A mikrogép lelke a 8035 (INTEL) típusú úgynevezett egylapkás processzor, amibe beleintegrálták az óragenerátort, 16 db.  portot, RAM memóriát, és egy „timer” áramkört is, így kis számú külső alkatrésszel építhetünk egy mikrogépet, amire több működtető program készült, így mint dallamcsengő, számláló, programozható óra, vagy időzítő működhet.  (Aki járatos a gépi kódú programozásban, a felsorolt alkalmazási példákon kívül még számos más felhasználást találhat ki.)

Dallamcsengő A legegyszerűbb felépítésű a dallamcsengő.  Az áramkör 4 IC-t tartalmaz. Egy 7805-ös stabilizátort, a mikroprocesszort, egy 74LS373-at, és egy 2716-os EPROMOT, ami a működtető programot és a 40 dallam kódját tartalmazza.  Ezenkívül még egy kvarc, néhány ellenállás, tranzisztor, és kész a dallamcsengő.  A csengőre 3 nyomógomb köthető.           Az első minden lenyomás után lejátssza a soron következő dallamot.  A másik két gomb lenyomásakor egy-egy „fix” dallam szólal meg. Ezzel lehetőség van arra pl.  hogy a csengő hangjával jelzzük hogy kit keresünk.  Sokan kiváncsiak arra, hogy távollétükben keresték-e őket.  A mikrogép egy LED villogtatásával jelzi ha valaki megnyomta a csengőgombot.

Kapcsoló óra Az óra azonkívül hogy a pontos időt mutatja, lehetőséget ad arra is, hogy egy megadott időpontban bekapcsoljon egy vagy két külső fogyasztót, azt (azokat) egy másik időpontban kikapcsolja, valamint van egy „sleep” üzemmódja is, amikor is egy adott, (szintén beállítható) idő múlva a rákapcsolt eszközt kikapcsolja.  Az egy kimenetet vezérlő óra esetében 2 be/ki kapcsolási időtartam állítható be, míg a két kimenetet vezérlő program esetében egy-egy be/ki kapcsolási értéket adhatunk meg a kimenetekre.  Erősáramú kapcsolóként célszerű relét használni. Az áramkörhöz csatlakoztatható egy hangszóró is, ami a beállított időpontokban rövid hangjelzéseket ad, és egy LED amit a mikrogép másodpercenként ki/be kapcsol.  A mikrogéphez három billentyű csatlakozhat, amelyekkel a beállításokat - ami hasonló a digitális karórákéhoz - és az órához kapcsolt fogyasztó(k) statikus ki/be kapcsolását végezhetjük.  Azt hogy egy vagy két fogyasztót akar vezérelni, a megrendelésen tüntesse fel.  (Más a program) Az alappanelhoz csatlakozik a 4 számjegyes LED kijelző panel. (Egy 7447 és 2 db.  VQE 14-es)

Az időzítő Az áramkör teljesen azonos az óráéval, de a billentyűről egy másodperctől 99 óráig terjedő időzítés programozható.  Másodperc, perc, 10 perc, és óra lehet az időegység, és ezekből lehet 1-99 darabot beállítani.  Az időzítés egy nyomógombbal indítható, a beállított időtartamra a relé bekapcsol.  Ha az idő lejárt, a relé kikapcsol, és egy rövid hangjelzést is kapunk.

A számláló A mikrogépet eseményszámlálónak is használhatjuk.  A bejövő impulzusokat számlálja, kijelzi, és persze nullázható.  Beállítható egy számlálási határ is.

Végül pedig az árakról:  A 8035 , és az óra, dallamcsengő, időzítő, vagy számláló programmal beégetett 2716 együtt 1.500Ft. A kifúrt ónozott nyák ára az alappanel esetében 900 Ft, az órához, a frekvenciamérőhöz és az időzítőhöz szükséges kijelző panelja 550 Ft.  A csengő összes alkatrésze, nyákja 3.100, készen 3.900Ft.  Az óra, időzítő vagy számlálóhoz szükséges valamennyi alkatrészt (kijelzőt is, de relét, trafót, hangszórót nem) tartalmazó egységcsomagja 4.700, készre szerelve 5.900 Ft.  Az 5A/250V (TAKAMISAWA) relé 550 Ft.  Aki saját maga is szeretne a készülékre programot írni, annak segítséget nyújt az a leírás, ami ismerteti a 8035-ös processzor tulajdonságait, az utasítások leírását és kódjait.    Ezt 400 Ft-ért, míg bármely program forrásnyelvű és lefordított programját 500 Ft-ért tudom küldeni.  Az assembler fordító program 1500Ft.


MIKRO5 mikrogép; számláló, időzítő, fordulatszámmérő

Egy 89C2051 vagy AT Tiny 2313 mikrokontrollerhez készült panel. A kontrolleren és a tápegységen kívül az alaplapra került egy négyszegmenses LED kijelző, négy nyomógomb, egy soros EEPROM, (93xx), és egy 5A/250V-os relé.  A MIKRO5-re készült programok:  a relé meghúzási idejét szabályzó, billentyűről programozható másodperc/tizedmásodperc, perc/másodperc vagy óra/perc időzítő.

Programozható számláló. Nyomógombról beállítható egy számlálisi határérték, ami elérésekor egy másodpercre meghúz a relé.

Fordulatszámmérő, határérték figyeléssel. A mikró számolja a bejövő impulzusokat, azt átszámítja perc/fordulat értékre, és persze kijelzi. De van két programozható működési paraméter is. Egyrészt beállítható egy előosztás, azaz hogy hány impulzust vegyen egy fordulatnak. Tehát ha a jeladó pl. 16 impulzust ad egy fordulatnál, akkor egy 16-os előosztással kapjuk meg az "igazi" fordulat értéket. De beállítható egy hatáérték is, amit ha túllépünk, akkor behúz a relé.

A mikró készen, az előbbi működtető programok valamelyikével felprogramozva, 9 mm-es kijelzővel 9.500 Ft, 14 mm-es kjelzővel 10.500 Ft.


 „ds1820rs” 1 - 8 darab ds1820 szenzor beolvasása soros porton keresztül

Ha egy PC-vel, PLC-vel, vagy egy mikrokontrolleres központi egységgel, minimális kábelezéssel akarunk több, akár 8 helyen hőmérsékletet mérni, akkor az ismertetendő áramkörnél nehezen képzelhető el egyszerűbb megoldás. (Pl. egy PC központú adatgyűjtéshez, fűtésszabályozáshoz.) Az áramkörrel 1-8 darab, párhuzamosan felfűzött DS1820 hőszenzort tudunk beolvasni a soros porton keresztül. A szenzorokat sorban egymás után, egy három eres, akár 100 méter hosszú kábelre lehet párhuzamosan csatlakoztatni. (Közös a két táp vezeték, és az egy adatvonal.) A szenzorok beolvasását, az eredmény RS232-es formátumra átalakítását, továbbítását, valamint a közös adatbuszra csatlakoztatott egységek azonosítását az áramkör mikrokontrollere végzi el.

Az áramkör készen 14.000 Ft. (Az ár nem tartalmazza a DS1820 (DS18S20) szenzorokat.)

Ha nincs a PC-én soros port, az se gond, a csatlakozás az USB portról is megoldható, egy USB/RS232 adapterrel. Az USB/soros adapter 3.500 Ft.


 „PICDVM1” 2 analóg bemenetes DVM modul

Az áramkör 2 analóg bemeneten mért jel kijelzésére képes. A voltmérő modult egy 16F818 mikrokontroller működteti. A kijelzés egy 3 számjegyes LED kijelzőn történik.

A panel készen 3.500 Ft.

 „PT100” hőmérséklet feszültség átalakító panel PT100, NI100 szenzorokhoz

Ha 150 foknál nagyobb hőmérsékletet kell mérni, akkor az intelligens, félvezetős szenzorok már nem használhatóak, elő kell venni a jó öreg PT100-at ... Az áramkör egy PT100 - PT1000, NI100 - szenzorral érzékelt hőmérsékletet alakítja egy 0-5 voltos feszültségjellé.

A panel készen 3.500 Ft.

MIKRO7” mikrogép; programozható órák

A 89C2051 vagy 90S1200/2313 mikrokontrollerhez készült panel a kontrolleren és a tápegységen kívül egy négy szegmenses LED kijelzőt, négy nyomógombot, és két 10A/250V-os relét tartalmaz.  (A LED kijelző és a billentyűzet a forrasztási oldalra került a könnyebb dobozolás érdekében.  A PC kapcsolatot igénylő alkalmazásokhoz szükséges soros interfész külön panelre került.)A mikróra két program készült.  A „CLOCK2” program egy - csak a mikró billentyűzetéről - programozható kapcsoló órává alakítja a mikrót.  A két relére egy-egy minden napra érvényes kapcsolási idő adható meg.  A „CLOCK7” program egy PC program segítségével további 18 kapcsolási programra ad lehetőséget, melyek a hét napjai szerint, és ismétlődő vagy egyszeri végrehajtással adhatók meg.

A panel 800 Ft, a dokumentáció 200.  Az előbbiek, plusz az alkatrészek, és az „CLOCK2” programmal beégett mikrokontroller 5.500Ft, készen 7.000.  A mikró a CLOCK7 programmal, a PC-s szoftverrel és interfésszel egységcsomagban 13.000, készen 15.000 Ft.


CLOCK50 programozható órák (CLOCK50M , CLOCK50-MP3, CLOCK50-6) dallam csengő dallamcsengő iskolacsengő jelző csengetés templom harang vezérlés harangozó automata pedecomp pr-2

A CLOCK50M és CLOCK50MP3 kapcsoló órák elsősorban az iskola csengők vezérléséhez készültek.
Az elektronika úgy lett kialakítva, hogy meg tudják szólaltatni a hagyományos, „berregő” csengőt, de a CLOCK50-MP3 egy-egy mp3 hangfájlt is le tud játszani az adott időpontokban.

Kettő, egyenként 50 elemű kapcsolási program adható meg, szóval a normál, és a rövidített órás napokra is fel van készítve.

CLOCK50M : A CLOCK50M kapcsoló óra a "hagyományos" , már felszerelt csengők kapcsolgatására kiépítve, készen, tápegységgel, USB kábellel és a PC-s felprogramozását lehetővé tevő programmal együtt 36.000 Ft, bedobozolva 39.000Ft. A CLOCK50PLUS verzió készen/dobozolva : 46.000/49.000 Ft.

A komplett iskolai csengető óra, kiegészítve egy berregő csengővel, nagyobb teljesítményű tápegységgel, dobozolva 49.000 Ft, a CLOCK50PLUS verzió 59.000 Ft. A csomag mindent tartalmaz, ami a "becsengetéshez" kell, tehát a kapcsoló órát a PC propgrammal, a "berregős" csengőt, az óra és a csengő tápellátását biztosító dugasztápot. Ha elküldi a csengetési időpontokat, azokat is beprogramozom, így csak a tápot kell bedugni, és lehet várni a következő csengetést.

Csak csengő: DC 12 voltos : 6.000 Ft, 230 voltos , "nagy" csengő : 9.000 Ft.


CLOCK50-MP3: Az előzőleg ismertetett CLOCK50M kapcsoló óra MP3 fájl lejátszós változata. A hangjel mehet egy kiépített hangrendszerre, de ha ilyen nincs, önállóan is meg tud szólaltatni egy, vagy akár két hangszórót, hangfalat.
Nyolc mp3 hangból választhatunk. Tehát lehet külön hangja a becsengetésnek, a kicsengetésnek, a legelső és a legutolsó, vagy a figyelmeztető csengetésnek is. Ezen kívül lehetőség van két hangfájl nyomógombról indításáról is. (Tűzriadó, stb.) A hang kimenet egy 3.5-ös sztereó jack aljzat. Az MP3 fájlok tárolásához egy SD kártya kell, de egy pendrive is csatlakoztatható.

A CLOCK50-MP3 kapcsoló óra MP3 lejátszási lehetőséggel, készen, tápegységgel, USB kábellel, és a PC-s felprogramozását lehetővé tevő programmal együtt, 45.000 Ft, bedobozolva 49.000 Ft. A CLOCK50PLUS verzió készen/dobozolva : 55.000/59.000 Ft.

128 mbájtos SD kártya 2000 Ft, az 512 mbájtos 2500 Ft. Csatlakozó kábel az erősítőhöz: 3.5 jack dugó - RCA 700 Ft.

Az óra egy kapcsoló kimenettel is bővíthető, így meg tud szólaltatni egy hagyományos csengőt is - ha pl. még csak tervben van a hangosítás kiépítése - vagy használhatjuk ezt a kapcsolót a hangrendszer, erősítő ki/bekapcsolására is. Ezzel a bővítéssel 10.000 forinttal magasabb az ár.

Az CLOCK50-MP3 óra kibővíthető egy, vagy akár két 30 wattos audió erősítővel is, így önállóan is meg tud hajtani egy, vagy kettő kisebb hangfalat. Az erősítő(k) ára 10.000 Ft/db, a hangfalak ára - teljesítménytől függően - 15-25.000 Ft/db.


CLOCK50-6 : Ez a kapcsoló óra a több kapcsolási kimenetet igénylő vezérlésekhez készült. (Pl. templomok harangvezérlése.) A CLOCK50MP programmal pedig a másodperces pontossággal állíthatóak be a kapcsolási időpontok.
A rádió adó/vevővel kiegészített verziójával pedig akár meg is takarítható a kapcsolási pontok közti vezetékezés.
2x50 kapcsolási parancs adható meg. (A két kapcsolási program egy nyomógombbal váltható.) Nyolc kimenetet vezérelhetünk, ebből az első hat egy kapcsoló relét is kapott, a 7.és 8. csak egy csatlakozót. A kapcsolási programok kényelmesen, jól átláthatóan megszerkeszthetőek egy PC program segítségével, és persze fájlba is menthetőek. Egy kapcsolási programban megadjuk a bekapcsolás óra, perc, másodperc adatát, aztán hogy melyik napokon legyen aktív - minden nap, vagy csak hétköznap, illetve hétvégén, vagy csak a hét egy megadott napján. Kell még a bekapcsolás ideje, ami 1-999 mp lehet, és persze a kimenet kijelölése. A óra az USB porton össze köthető egy PC-vel, majd a programok pár másodperc alatt betölthetőek. A PC-ről betöltött adatok egy „nem felejtő” memóriába íródnak, így a kapcsolási adatok feltöltése után már nincs szükség a PC-re. Az időmérés nem szakad meg egy esetleges áramszünet esetén sem. Egy 2x16 karakteres LCD van a kijelzéshez és, négy nyomógomb a dátum/időbeállításhoz, kapcsolási program váltáshoz. És van 3 nyomógomb az első három kimenet „kézi” kapcsolgatásához is. A kapcsolási programok beállítása, áttekintése az óra LCD kijelzőjén a nyomógombok használatával is lehetséges.

A CLOCK50-6 kapcsoló óra készen, tápegységgel, USB kábellel, és a felprogramozását lehetővé tevő CLOCK50PLUS PC programmal együtt, 68.000 Ft, bedobozolva 71.000 Ft. (Az árakban nincs benne a rádiós távkapcsoló. Ez jelenleg tesztelés alatt.)


MP3 lejátszó kapcsoló órákhoz

Ha már van egy felszerelt óra az is bővíthető hanglejátszás funkcióval. A kapcsoló órákhoz - is - csatlakoztatható MP3 lejátszók ismertetése itt.


A TIMER10V A legtöbb kapcsoló óra - ahogy a nevében is benne van - ki/bekapcsol valamit. De van, amikor ez nem elég, vagy mondjuk úgy, más kell. Egy alkalmazási példa: egy 0-10 voltos vezérlésű, szellőztető ventilátor teljesítményét kellett az idő függvényében szabályozni, azaz a napot időzónákra bontani, és annak függvényében állítani a ventilátor erejét. Ilyen, és hasonló feladatokra készült az áramkör. Tehát a nap 24 órája tehát felosztható 1-6 időtartományra, és mindegyikhez hozzá rendelhető egy-egy, 0-10 voltos kimeneti kimeneti feszültség érték.
A kapcsoló óra készen, LCD kijelzővel, 26.000 Ft, bedobozolva 30.000Ft.

Az órához - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


MIKRO051” mikrogép; számláló, időzítő, fordulatszámmérő

A 89C2051 mikrokontrollerhez készült panel.  A kontrolleren és a tápegységen kívül az alaplapra került egy négyszegmenses LED kijelző, négy nyomógomb, egy soros EEPROM, (93xx), soros interfész, és egy 10A/250V-os relé.  A panelre készült programok:  a relé meghúzási idejét szabályzó, billentyűről programozható perc/másodperc vagy óra/perc időzítő.  A billentyűről nullázható számláló.  Fordulatszámmérő.

A mikró panelja 800 Ft, a dokumentáció 200.  Az előbbiek, plussz az alkatrészek, és az előbbi programok valamelyikével beégett mikrokontroller 5.500Ft. Készen 6.000.


Mikrogép PIC mikrokontrollerrel, (micro627) Hőmérő, fűtés/hűtés vezérlés

Az áramkör tervezésének célja egy olyan áramkör volt, ami több gyakorlati célra is felhasználható, - pl.  mint hőmérő, hőfokszabályzó, klímavezérlő működhet a mikró a beégetett programmal - de a MICROCHIP PIC mikrokontrollerekkel való kísérletezgetéshez, azok programozásának megismeréséhez is alkalmas segédeszköz lehet. Az áramkör :A panelre került a mikrokontroller, a tápegység, egy három szegmenses LED kijelző, három billentyű, és egy 5A/250V-os (TAKAMISAWA JV5S típusú) relé is.  Az áramkör központi egysége egy 18 lábú PIC mikrokontroller lehet, mint pl.  a 16F627, 16F628.  A hőmérsékletméréssel kapcsolatos programok működéséhez egy TCN75 vagy DS1820 szenzort kell a mikróhoz csatlakoztatni. Hőmérsékletmérés  :A mikrogép a hőmérő programmal és a TCN75 szenzor csatlakoztatásával, mint -25 től +99 fokig használható fél fok pontosságú hőmérő működik. A hőfokszabályozás, a „TEMP628D” hőfokszabályzó/mérő program: A fűtés vagy hűtés szabályozásra írt program alkalmas egy hőmérséklet mérésére, kijelzésére, szabályozására, a -25-99 C fok tartományban, változtatható hiszterézissel.

A MICRO627 összes alkatrészét, - relé, TCN75 hőszenzor is - a PIC-et a kért hőfokszabályzó vagy hűtésvezérlő programmal beégetve - tartalmazó egységcsomag ára 6.600 Ft, készen 7.400 Ft. A DS1820 szenzor IC-vel a csomag 7.200, a kész panel 8.000 Ft.

Az egységcsomag a "FREETEMP" hőmérő programmal beégetett PIC-el, 4800 a kész panel TCN75 szenzorral 5.600 forint. (Ez csak méri a hőmérsékletet, de a relét nem vezérli, az nincs is a csomagban.)

A főbb alkatrészek külön:  nyák, kapcs. és beültetési rajz :  1000 Ft, a hőfokszabályzó vagy hűtésvezérlő programmal beégetett 16F628 2500Ft, a TCN75 szenzor 600, egy kis panel a szenzorhoz 200 Ft. A hőmérő programmal beégetett 16F627 - ez nem kapcsolgatja relét, csak hőmérő 1.400 Ft. A többi alkatrész, DS1820, LED kijelző, stb. az ALKATRÉSZEK lapon részletezve.


Mikrogép PIC mikrokontrollerrel, (PICTEMP) fűtés vezérlés

ha van egy feszültség, vagy egy áram, vagy egy szenzor, amit mérni és kijelezni kéne, esetleg a méréstől függően egyrelét is vezérelni, akkor erre talán a PICTEMP is alkalmas.

Az áramkör tervezésének célja egy olyan áramkör volt, amely analóg bemenetére a lehető legtöbb mérendő jel - feszültség, áram - vagy szenzor - pt100, nt100, stb. - csatlakoztatható legyen. Az A/D bemenet beolvasása után kapott érték átszámolására - egy adott paraméter kivonására, egy másik paraméterrel pedig szorzásra - is lehetőség van, így a mért érték a kijelezéshez igazítható. Egy be- és egy kikapcsolási érték is megadható, így pl.  mint hőmérő is műkdhet a mikró a beégetett programmal

A panelre került a mikrokontroller, a tápegység, egy négy szegmenses LED kijelző, három billentyű, és két 5A/250V-os (TAKAMISAWA JV5S típusú) relé is.  Az áramkör központi egysége egy 28 lábú PIC mikrokontroller lehet, mint pl.  a 16F870,

A PICTEMP készen 13.000 Ft.


"TEMPLC1" : mikroszámítógép fűtés/hűtés szabályzáshoz

A PICPLC1 áramkör több gyakorlati célra is felhasználható, - pl.  mint hőmérő, hőfokszabályzó, működhet a beégetett programmal. A hardver: egy mikrokontroller, egy tápegység, 2x8-as LCD kijelző, három billentyű, és egy 5A/250V-os (TAKAMISAWA JV5S típusú) relé.  Az áramkör A mikrogép a DS1820 szenzor csatlakoztatásával -25 től +99 fokig használható, fűtés vagy hűtés szabályozásra, hiszterézissel.

A kész áramkör, a DS1820 szenzor IC-vel 12.500 Ft.


"Termosztát LM35 és PT100 érzékelővel" : mikroszámítógép fűtés/hűtés szabályzáshoz

A panelon egy PIC 16F84 mikrokontroller figyeli az LM35, vagy PT100 hőszenzorról érkező jelet. A működtető program a hőszenzort figyeli, és a beprogramozható kapcsolási értékek szerint a két relét kapcsolgat. Az egyik a hűtés, a másik a fűtés vezérléshez ad kapcsoló jelet.

A mikrogép nem "mikroklubbos" fejlesztés, a szerző (Mátyás Mátyás) a teljes dokumentációt - nyákterv, PIC tartalom HEX file - közkinccsé tette, azok letölthetőek. Csak a beégetett 16F84-es vásárolható meg, 1.500 forintos áron.


Mikrogép PIC16F84/F628-al, programozható óra/időzítő, "bomba" időzítő :

Az áramkör tervezésének célja egy olyan áramkör volt, ami gyakorlati célra is felhasználható, - a mikró a beégetett programmal pl.  mint kapcsoló óra, és időzítő működhet - de a MIROCHIP PIC mikrokontrollerekkel való kísérletezgetéshez, azok programozásának megismeréséhez is alkalmas segédeszköz legyen. A 16F84/627/628-al, vagy más 18 lábú PIC mikrokontrollerrel működő kis panel egy 4 szegmenses LED kijelzőt, négy billentyűt, valamint egy 10A/250 voltos relét tartalmaz. Egy lehetséges alkalmazás a programozható óra/időzítő, 16F84-el, vagy PIC16F628-al.  A mikrogép - ha abban az óra programmal beégetett PIC van - azonkívül hogy a pontos időt mutatja, lehetőséget ad arra is, hogy egy-egy megadott időpontban be illetve kikapcsoljon egy külső fogyasztót, és van egy „sleep” (elalvás) üzemmódja is, amikor is egy adott, (szintén beállítható) idő múlva a rákapcsolt eszközt kikapcsolja.  Tehát használható mint ébresztő óra, vagy mint másodperces felbontású időzítő.  A pontos idő, és a kapcsolási idők a billentyűkön keresztül állíthatók be.  A beprogramozott kapcsolási adatok a mikrokontroller EEPROM-jába íródnak, egy esetleges áramszünet esetén csak az időbeállítást kell elvégezni.

Megannyi akció film visszatérő kliséje, a házat/várost/világot elpusztító bomba vészesen pörgő visszaszámlálója, és az előtte töprengő hős, aki mindig az utolsó másodpercekben vágja el a piros/kék/fekete vezetéket. És persze azon most ne akadjunk meg, hogy a fő gonosz miért is rak egy remekül látható kijelzőt a pokolgépéhez, tájékoztatva az előtte piszmogó főhőst, hogy még meddig babrálhat nyugodtan.
Természetesen ez a program se „éles” bevetésekhez készült, hanem egy kalandparknak ahol ha 0.00-ra futott le az időzítés, „robbant a bomba”, fény és hangjelenségeket aktiválva.

A mikrogép alkatrészei, benne az óraprogrammal, az időzítő, vagy a "bomba" időzítő programmal beégetett PIC 16F628-al, egységcsomagban 5800 Ft. Készen 6800 Ft. Csak a panel 1500, csak a beégetett PIC 2300 Ft.  Az óra assembly forrásprogramja 500 Ft.


BASIC STAMP :

Az assembly programozást kevésbé kedvelőknek egy lehetőség a PIC BASIC használata.  Elkészült egy a BASIC STAMP néven ismert áramkörrel gyakorlatilag megegyező, de a tápegységgel kiegészített áramkör.  A BASIC STAMP IC készlettel (beégetett PIC, 93LC56, rezonátor) felépítve, és a PC-s programmal mint fejlesztő, kísérletező mikrogépként használható.  (Az esetleges nagyobb darabszámban készülő áramkörökhöz az igencsak drága interpreterrel beégetett PIC-ek használata helyett érdemesebb beruházni egy PIC-BASIC COMPILER-re.  Ez a megírt, kipróbált BASIC programot átfordítja a PIC gépi kódú utasításokra, az pedig már egy olcsóbb PIC-be - 16c52, 16f84, stb.  - beégethető.)

A „bélyeg számítógép” alkatrészei, a kábel ami a PC-s összeköttetéshez szükséges, valamint a - szabadon másolható - PC terminál és BASIC minta programok együtt 6700, készen 7200 Ft.  Csak a panel 450 Ft.  (A panel persze nemcsak a BASIC STAMP-hez jó, hanem a 18 lábú PIC-ekhez is.)

BASIC STAMP bővítő portokkal :Az előző panel továbbfejlesztett verziója négy 8 bites bővítőporttal lett kiegészítve.  A PIC processzoron kívül (pl.  PIC BASIC-el beégetett PIC16C56), és a programot vagy adatot tároló EEPROM-on (pl.  93LC56) kívül az alaplapra került 16 bit be, és 16 bit kimeneti portbővítés, ami mindössze négy - processzor - porton lekezelhető.  Szintén az alaplapon vannak az 5 voltos tápellátást, valamint a PIC BASIC-ből is kezelhető analóg bemenet, hang kimenet.

A kész panel 8800, egységcsomagban 8300Ft.  Csak a dokumentáció 150 Ft.  Csak a panel 1200, két darabtól 1000 Ft.

A BASIC STAMP-hez csatlakoztatható 1x16 karakteres LCD , csatlakozóval felszerelve 2500 Ft.


PROGOUT” mikrogép; nyolc programozható kimenet, vagy digitális óra

A 89C2051 vagy 90S2313 mikrokontrollerrel készült panel, aminek nyolc vezérelhető digitális kimenete van, és amelyeket az áramkör EEPROM memóriájába letöltött program szerint vezérel.  Maximálisan 500 vezérlő utasítás adható meg, amit egy soros interfészen keresztül a PC-s kezelő programmal tölthetünk le.  Egy-egy kapcsolási parancs a nyolc kimenet állapotát, és egy időzítési paramétert tartalmaz, utóbbi megadja, hogy az adott állapot hány másodpercig (tized másodpercig) legyen érvényes. A felprogramozás után a használathoz már nem kell a PC, a letöltött program billentyűről, vagy a táp bekapcsolásával - ez beállítható - indítható. Az áramkör a kimenet vezérlő programmal felhasználható pl.  futófény, vagy a fényreklámok vezérléséhez, de logikai hálózatok tesztje, több kimenetű időzítő kapcsolások, vezérlési programok is működtethetőek vele.

Csak a dokumentáció 200 Ft. A nyák 1000 Ft.  A nyák, a doksi, a kimenetvezérlővel beégetett 90s2313, az EEPROM együtt 4900 Ft, a „konfiguráló” PC program és az interface együtt 1500 Ft.  A mikrogép és az interfész összes alkatrésze, és a PC program, 7500 Ft, készen 8000 Ft.

Az áramkör mint digitális óra: Az alappanelre csatlakoztatott LED számkijelző egységgel, és az óra programmal beégetett 89c2051 mikrokontrollerrel az áramkör digitális óraként működik.

Az óra programmal beégetett 89c2051 2000 Ft. Az összes alkatrész az órához - nyák, proc, kijelző, stb. - 4800 Ft, készen 5300 Ft.


PROGOUTP” mikrogép, nyolc programozható kimenet

Az áramkör tervezésének célja egy olyan áramkör volt, ami több gyakorlati célra is felhasználható, - pl.  mint kimenetvezérlő működhet a mikró a beégetett programmal - de a MICROCHIP PIC mikrokontrollerekkel való kísérletezgetéshez, azok programozásának megismeréséhez is alkalmas segédeszköz lehet. Maximálisan 32 vezérlő utasítás adható meg, amit egy soros interfészen keresztül a PC-s kezelő programmal tölthetünk le.  Egy-egy kapcsolási parancs a nyolc kimenet állapotát, és egy időzítési paramétert tartalmaz, utóbbi megadja, hogy az adott állapot hány másodpercig (tizedmásodpercig) legyen érvényes. A felprogramozás után a használathoz már nem kell a PC, a letöltött program billentyűről, vagy a táp bekapcsolásával - ez beállítható - indítható. Az áramkör a kimenet vezérlő programmal felhasználható pl.  futófény, vagy a fényreklámok vezérléséhez, de logikai hálózatok tesztje, több kimenetű időzítő kapcsolások, vezérlési programok is működtethetőek vele. A kimenetvezérlő panelok sorba köthetőek, így nagyobb kimenetszámú16, 32 - vezérlések is megoldhatóak vele.

Árak:  Csak a dokumentáció 200 Ft.  A nyák a kapcsolási ésbeültetési rajz 1000 Ft.  A nyák, a doksi, a kimenetvezérlővel beégetett16F628 együtt 4900 Ft, a „konfiguráló” PC program és az interfaceegyütt 1500 Ft.  A mikrogép és az interfész összes alkatrésze, és a PC program, 7500 Ft, készen 8000 Ft. Ha nincs RS232 port a PC-n, akkor egy USB-RS232 adapterre is szükség van.


Léptető motor vezérlések

Step/dir léptető motor vezérlés

Az első program egy léptető motort tud elindítani, megállítani, irány váltási, és egy nagyon széles tartományú sebesség választási lehetőséggel.
A másik alkalmazásnál beprogramozható 10 darab lépésszám/lépési idő páros. A nyomógombokkal aztán kiválasztható, hogy melyik legyen érvényes, azaz hányat lépjen, milyen sebességgel a motor, az indító jelre. A két step motor vezérlő program a PICPLC1 mikróra készült, a meghajtást egy TB6560 max. 3 amperes step/dir panel biztosítja. Ez alkalommal a pic BASIC programok forrása is letölthető.

A PICPLC1 mikrogép, a vezérlő programmal 19.000 Ft, a TB6560 meghajtó panel 6000 Ft, a PICPLC1 mikrogép, a step/dir meghajtó panel, és egy - használt, de újszerű - 800 lépéses step motor együtt 26.000 Ft.


Léptető motor vezérlés billentyűzetről (STEP297)

A léptető motorok működéséből adódik, hogy rendkívül stabil fordulatszámmal hajthatóak, valamint nagyon jól kontrollálható mozgásokat tudunk velük végrehajtani.

A számtalan alkalmazás közül sokszor a cél is csak ennyi, azaz egy adott fordulatszámmal, iránnyal forogjon a motor. Vagy hogy egy indító jelre, egy megadott fordulatot – ami egy adott számú lépést jelent – hajtson végre. És készülnek léptető motor meghajtók a step/dir vezérlésekhez, ahol egy bemeneten megadhatjuk a forgásirányt, a másikon pedig egy impulzus sorozattal azt, hogy mennyit lépjen a motor. Az áramkör/kapcsolás úgy lett kitalálva, hogy az előbb felsorolt alkalmazásoknak megfeleljen.

A step/dir üzemmódot az L297/L298 meghajtó IC páros alapból tudja, persze a szükséges alkatrészekkel kiegészítve. Az irányt, és a lépéseket vezérlő jeleket egy optós leválasztáson keresztül egy sorkapcsos bemenetre adhatjuk.

Egy mikrokontrollerrel kiegészítve a vezérlést, egy digitálisan - nyomógombokkal, digitális jellel - vezérelhető áramkör született.   A vezérlő parancsokat hat billentyűn, vagy sorkapocsra kivezetett bemeneten keresztül adhatjuk ki. A funkciók: indítás/leállítás „Start/stop”, irány választás; „Jobra”, „Balra”, sebesség; „Gyorsítás”, „Lassítás”, és egy „Tárolás”. Utóbbi az éppen aktuális jellemzőket, - irány, sebesség - eltárolja a mikrokontroller EEPROM-ba, az áramkör a következő bekapcsoláskor ezekkel a paraméterekkel indul.

Valamint van egy olyan üzemmódja is a mikrokontrolleres vezérlésnek, ahol az indító jelre egy megadható irányú, sebességű, lépésszámot hajt vége a motor. A mikrokontrolleres vezérlés paramétereit egy PC programon keresztül állíthatjuk be.

A step/dir üzemmódhoz szükséges L297/L298 léptető motor meghajtó IC-k, és a kiegészítő alkatrészekkel szerelt panel 11.000 Ft.

A meghajtó rész a mikrokontrolleres vezérléssel kiegészítve, a beállító PC program, és a soros porti illesztő kábel együtt, 20.000 Ft. Ha nincs már soros port a gépen, akkor kell még egy USB/RS232 adapter.


Léptető motor vezérlés PC-ről, billentyűzetről (STEP51)

Az áramkör és a program pl.  egy kamera, vagy lámpa mozgatását oldhatja meg.  Az AT MEGA 8515 mikrokontrolleres vezérlőpanel két uni vagy bipoláris motort tud meghajtani a két 2A-es L298 meghajtó IC-n keresztül.A vezérléshez, programozáshoz az áramkört a soros porton keresztül kell csatlakoztatni egy PC-re.  A mozgató parancsokat egy joystick és/vagy a PC billentyűk segítségével adhatjuk ki.A működtetési üzemmód lehet „kézi”, amikor is a két motort a két-két vezérlő billentyű vagy a joystick-al mozgathatjuk előre/hátra, illetve egy X/Y pozicióba. A „PgUp” és „PgDown”, vagy a joystick előre/hátra mozgatásával az 1-es, illetve a Home/End billentyükkel, vagy joystick jobbra/balra mozgatással a 2-es motor léptethető.De lehetőség van az áramkör EEPROM memóriájába 10 beállított (X,Y) pozíció tárolására, valamint szintén 10 lépés kombináció (makró) beprogramozására.  Egy-egy „makró” X/Y pozíciók és az azokhoz tartozó várakozási idők sorozatából áll. Beállítható, hogy egy makró „visszajátszása” csak egyszer történjen, vagy folyamatosan, újra és újra végig lépkedjen a motor az állomásokon.  Egy makróban maximum 50 állomás adható meg.Szintén programozhatóak a főbb működési jellemzők, azaz a motor típus (uni/bipoláris), a lépéssebesség, valamint hogy a tápfeszültség állandóan kinn legyen a tekercseken, vagy csak a léptetések alatt..Ehhez az áramkörhöz azonban csatlakozik egy 12 gombos billentyűzet is, amivel - a PC nélkül is - váltható a kézi és automatikus mozgatás üzemmód, és indíthatóak a „makrók”, vagy kézi üzemben mozgathatóak a motorok.

Árak:  Az alappanel készen, tesztelve, a PC programmal, mátrix billentyűzettel 30.000 Ft. Ha nincs már soros port a gépen, akkor kell még egy USB/RS232 adapter.


Soros interface optocsatolóval

Az IBM PC, illetve a vele kompatibilis számítógép ma már teljesen hétköznapi kelléke a munkának, szórakozásnak, az elektronikai fejlesztéseknek is nélkülözhetetlen eszköze.  Egy elektronikus áramkört a PC-vel összekapcsolva annak funkciói kibővíthetőek, a kezelése, beállítása pedig igencsak kényelmessé tehető egy jól megírt kezelő program segítségével. Az illesztő áramkör a PC soros portra - RS232 vagy serial portként is emlegetett - csatlakozik.  Egyrészt galvanikusan leválasztja a külső áramkört az IBM PC-ről, másrészt a soros átvitelhez használt plusz-mínusz 12 voltos feszültség, és a TTL jelszintek közti szintátvitelt is megoldja mindkét irányban.

Az adapter készen 2.000 Ft.


Soros interface MAX232-vel

Hasonlóan az előbbi optós csatolóhoz, ez az áramkör is egy IBM PC RS232 portja, és egy mikroszámítógép - autocomputer, mobil telefon - összekötését oldhatja meg, azaz a soros átvitelhez használt plusz-mínusz 12 voltos feszültség, és a TTL jelszintek közti szintátvitelt oldja meg mindkét irányban, egy MAX232-es IC-vel. Készen 3.500 Ft.

A 3.3 voltos verzió, MAX3232 és 3.3 voltos tápstabilizátorral szerelve : 4.000 Ft


USB-RS232 átalakító kábel

Az átalakító kábellel soros - serial vagy RS232 néven is ismert - portról működtethető eszközöket csatlakoztathatunk egy PC-hez, ha azon nincs - vagy nincs elég - soros port. A kábel egyik vége egy USB aljzatba dugható, a másik vége pedig egy CANON 9-es apa csatlakozó, ami tudja fogadni a szabványos soros porti csatlakozót. A CH340-es chip-en alapuló kábelhez mellékelt telepítő programmal egy virtulás soros portot hozhatunk létre a PC-nken. WIN7 és WIN10-en is működik. A legtöbb ilyen átalakító - ez is - csak az RXD, TXD jelet viszi tovább, tehát speciális, a soros port többi jelét is igénylő programokhoz nem használható, de a szimplán adatátvitelre alapuló soros porti alkalmazásokhoz tökéletes. Az USB/soros kábel ára 3.500 Ft. Az USB-RS232 adapter leírása és driver programja.

Ha a mikroszámítógen egy 4-es tüskesorra van kivezetve a soros porti csatlakozó, és 0-5 voltosak - TTL - a jelszintek, akkor a csatlakozó hüvelyes USB/serial átalakító kábelre van szükségünk. A PL2303 chip-re épülő kábel WIN7 és WIN10 rendszeren is használható, az ára 3.500 Ft. Itt a leírás és a driver program.


Digitális hanglejátszó ISD4002-vel

Többször kértek tőlem olyan áramkört, ami egy billentyű lenyomásra, vagy egy logikai szintváltozásra "bemond" egy szöveget - hangos menü, riasztó rendszer - vagy lejátszik, pl. egy szignál jelet. Ezekre a feladatokra (is) készült az ismertetendő áramkör. Tartalmaz egy ISD4002 hangtároló chippet, amit egy mikrokontroller vezérel, és egy ISD programozóval felvett hangmintákat tud lejátszani, összesen 120 másodperc terjedelemben. Tehát a hangfileokat - mp3, waw, stb. - egy hangszerkesztő programmal megvágjuk, egymás után elhelyezzük, elvégezzük az esetleg szükséges zajszűrést, hangerő beállítást, stb., majd pedig az előállított hangminta sorozatot az ISD4002-be egy ISD programozóval beprogramozzuk. Az áramkörre billentyűk, vagy logikai jelek kapcsolhatóak, így pl.  egy adott hangjel lejátszása egy billentyű lenyomásra, vagy egy digitális jelre indítható.

A panel összes alkatrésszel, csomagban 6500 Ft, készen 7000 Ft.

ISD programozó ISD2560, ISD4002-es IC-khez

Az ISDxxxx IC-ket nevezik analóg EEPROM-nak is, mivel analóg jelet tudnak tárolni, visszajátszani. Ez az analóg jel általában hangjel, az IC-k felhasználása a "beszélő menürendszertől", a figyelmeztető, tájékoztató szövegek automata bemondásától, a vagyonvédelmi rendszerekig ezer féle lehet. (Itt Várpalotán, egy ékszerboltban a vijjogás helyett egy érdes hangon megszólaló hangmodul lett telepítve a betörésjelzőhöz. Míg egy "sima" riasztó hangra már nem nagyon figyelnek az emberek, az "illetéktelen behatolás, rendőrség értesítve" stb. dörgedelem hatása elementáris volt.) Az ISD2560 pár alkatrésszel kiegészítve közvetlenül tudja fogadni egy mikrofon jelét, tehát viszonylag egyszerűen feltölthető a visszajátszandó hangokkal, szavakkal, mondatokkal. Ha azonban egy sorozatban készülő áramkörről van szó, akkor megkerülhetetlen egy programozó használata, legalábbis akkor, ha nem akarjuk, hogy minden egyes áramkör máshogyan szóljon. Az ISD4002 feltöltése, pedig már csak egy mikrokontrolleres vezérlés segítségével lehetséges. Erre a feladatra, azaz ISD hangtároló IC-k sorozat programozásához készült a programozó, az ISD2560-hoz, és az ISD4002-eshez.

Az áramkör készen, + a "mikroklub" CD (ezen van egy, a működtetéshez szükséges olyan shareware program hanglejátszó program, ami tud szerkeszteni is, mégpedig külön a két (jobb és bal) csatornát)együtt 17000 Ft. A programozóhoz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


MP3 fájl lejátszó 5 bemenettel, SD kártyás verzió:

Gyakran kell olyan egyszerű funkciókra áramkör, ami egy digitális jelre, gombnyomásra, elindítja egy hangfájl lejátszását.(Információs táblák, harangjátékok, jelzőcsengők, stb.)

Van, hogy elég egyetlen fájl lejátszása.
Van, amikor több fájlból kell választani.
És van, hogy egy PC-hez, PLC-hez kell csatlakoztatni egy hanglejátszót.

Szóval kell egy olyan áramkör, ami

MP3 fájlokat tud fogadni.
Legyenek digitális bemenetei, amire nyomógombok, vagy más jeladók köthetőek.
És, hogy könnyen csatlakoztatható legyen más rendszerekhez – PC, PLC, mikrokontrolleres vezérlés - RS232 jellel is vezérelhető legyen.
Legyen audió kimenete, de közvetlenül is meg tudjon hajtani egy hangszórót.
Kicsi, és könnyen szerelhető panel legyen.

Az előbbi funkciók áramköri megvalósítására ugyanaz a panel szolgál, csak különböző kiépítésben.
A mag egy MP3 modul, ami már önmagában is alkalmas pl. egyetlen, vagy több fájl sorban lejátszására. De egy mikrokontrollerrel kiegészítve, szinte minden elképzelhető hanglejátszási feladatot megoldhat.
Az MP3 modul egy beépített erősítőt is tartalmaz, ami maximum 3 wattos kimenő teljesítményt tud leadni. Persze ehhez természetesen egy legalább ilyen teljesítményű, 8 ohmos hangszóró, vagy hangfal is kell. Ez a 3 watt akár egy kisebb hangfal meghajtására is elegendő.

Az 5 választó bemenetes MP3 fájl lejátszó 15.000 Ft. Dobozolva 18.000 Ft. Micro SD kártya, 128 megabájtos: 2000 Ft, az 512 mbájtos 2500 Ft..

Az áramkör 9-15V DC, és legalább 500mA-es terhelhetőségű tápot igényel. Az áramkörhöz - is - használható DC 9 voltos hálózati adapter (dugasztáp) 2.300 Ft. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájl lejátszó 1 bemenettel, hangfrekvenciás erősítővel :

A nagyobb hangerőt igénylő alkalmazásokhoz készült, ez az SD kártyás MP3 lejátszó. (mp3mod10w) A panelre egy hangfrekvenciás erősítő is került, a ami a tápfeszültségtől függően 10-20 wattos teljesítményre képes. Egy hang indító bemenete van, az MP3 fájlokat SD kártya vagy pendrive tárolja.

Az egy indító bemenetes MP3 fájl lejátszó 25.000 Ft. Dobozolva 29.000 Ft. Micro SD kártya, 128 megabájtos: 2000 Ft, az 512 mbájtos 2500 Ft..

Az áramkör 9-15V DC, és legalább 2A-es terhelhetőségű tápot igényel. Az áramkörhöz - is - használható DC 12 voltos hálózati adapter (dugasztáp) 2.900 Ft. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájl lejátszó 5 bemenettel, belső memóriás verzió:


A jelenleg legjobban elterjedt hangtárolásra szolgáló fájlformátum, az MP3. Az MP3 formátum jó hangminőséget biztosít egy jól tömörített adatformában. Egy mikrofonnal szinte bármely PC-vel – mobiltelefonnal, tablettel - könnyedén előállíthatóak hangfelvételek, amik aztán tetszőlegesen megvágva, esetleg zenei betétekkel fűszerezve MP3 formátumba konvertálhatóak. Az interneten elérhető hangeffektek, zenék pedig végtelen variációját adják mondjuk egy iskolai csengetés megtervezéséhez.

Az áramkör jellemzői: Öt indító bemenete van, amire nyomógombok, vagy más jeladók köthetőek. Az MP3 fájlokat a 4 megabájtos belső memóriájába tölthetjük. Van egy audió kimenete, egy 3.5-ös jack ajlzat. De a beépített 5 wattos erősítőjének köszönhetően közvetlenül is meg tud hajtani egy hangszórót. Persze ehhez természetesen egy legalább ilyen teljesítményű hangszóró is kell. Ez az 5 watt akár egy kisebb hangfal meghajtására is elegendő.

Az 5 választó bemenetes MP3 fájl lejátszó 15.000 Ft. Dobozolva 18.000 Ft.

Az áramkör 9-15V DC, és legalább 500mA-es terhelhetőségű tápot igényel. Az áramkörhöz - is - használható DC 9 voltos hálózati adapter (dugasztáp) 2.300 Ft. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájl lejátszó RS232 bemenettel:

Az RS232-es jellel vezérelhető, akár 1000 fájlt lejátszó áramkör 10.500 Ft. A +/-12 voltos adapter panellel együtt 13.000 Ft

Micro SD kártya, 128 megabájtos 2000, az 512 mbájtos 2500 Ft, a 2 gigabájtos 3500 Ft.

A-A dugós, 1 méteres USB kábel: 600 Ft.


MP3 fájl lejátszó 1 bemenettel:

Az áramkör központi eleme egy MP3 lejátszó modul, kiegészítve egy mikrokontrolleres vezérléssel. A mikrokontroller figyeli a bemenetet/gombot, és persze vezérli a lejátszó modult, és a jelző LED-et. Egy indító bemenetünk van. Ha ez alacsony szintre kerül – egy „kontakt” jeladó hatására, vagy egyszerűen megnyomjuk a bemenethez tartozó gombot – elindítja a hozzá rendelt fájl lejátszását. A hangfájlok tárolásához van modulnak van egy 4 megabájtos belső memóriája.

Az egy választó bemenetes MP3 fájl lejátszó, 4 megabájtos belső memóriával 13.000 Ft, 16 megabájtos memóriával 15.000 Ft. Az áramkör ára dobozolva 3.000 forinttal több.

Az áramkör 9-15V DC, és legalább 500mA-es terhelhetőségű tápot igényel. Az áramkörhöz - is - használható DC 9V/1A-es hálózati adapter (dugasztáp) 2.300 Ft. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.

Az MP3 fájl lejátszó kiegészítve egy mozgásérzékelővel 15.000 Ft, dobozolva 18.000 Ft. . Az áramkörhöz - is - használható DC 9V/1A-es hálózati adapter (dugasztáp) 2.300 Ft. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájl lejátszó 2 bemenettel:

Az áramkör központi eleme egy FN605-ös MP3 modul, kiegészítve egy mikrokontrolleres vezérléssel. A mikrokontroller figyeli a bemeneteket/gombokat, és persze vezérli a lejátszó modult, és a jelző LED-et. Két indító bemenetünk van. Ha ezek valamelyike alacsony szintre kerül – egy „kontakt” jeladó hatására, vagy egyszerűen megnyomjuk a bemenethez tartozó gombot – elindítja a hozzá rendelt fájl lejátszását. A hangfájlok tárolásához van modulnak van egy 4 megabájtos belső memóriája, de akár egy külső pendrive-ot is le tud kezelni.

A két választó bemenetes MP3 fájl lejátszó 15.000 Ft.

Az áramkör 9-15V DC, és legalább 500mA-es terhelhetőségű tápot igényel. Az áramkörhöz - is - használható DC 9V/1A-es hálózati adapter (dugasztáp) 2.500 Ft. . A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájl lejátszó 3 bemenettel, 2x20 watt erősítővel:

Három indító bemenetet figyel. Ha ezek valamelyike aktivizálódik, elindítja a hozzá rendelt fájl lejátszását. A hangfájlokat hordozhatja egy micro SD kártya, vagy egy pendrive. Azonban a panelre került két digitális erősítő. Ezek, a tápfeszültségtől, és a hangszóró impedanciától függően 8-20 wattot tudnak leadni. Pl. 18 voltos tápnál, 8 ohmos hangfalakon 20-20 watt, 12 voltnál 9-9 watt. Ez a teljesítmény a legtöbb hangosításhoz bőven elég.

A készre szerelt, tesztelt MP3 fájl lejátszó panel, 512 megabájtos SD kártyával, 35.000 Ft, dobozolva 39.000 Ft. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt..

Az áramkör 9-15V DC, és legalább 2A-es terhelhetőségű tápot igényel. Az áramkörhöz - is - használható DC 9V/2A-es hálózati adapter (dugasztáp) 2.900 Ft.


MP3 fájl lejátszó 5 választó bemenettel, energia takarékos:

Az MP3 formátum biztosítja a jó hangminőséget, jól tömörített adatformában. Egy mikrofonnal szinte bármely PC-n könnyedén előállíthatóak szövegeket tartalmazó hangfelvételek, amik aztán tetszőlegesen megvágva, esetleg zenei betétekkel fűszerezve MP3 formátumba konvertálhatóak. Az interneten elérhető hangeffektek, zenék pedig végtelen variációját adják mondjuk egy iskolai csengetés megtervezéséhez.

Az áramkörnek 128 Mbyte-os memóriája van, abba egy szokványos mini USB-s kábellel tudjuk betölteni az MP3 fájlokat. Ötöt tudunk kezelni, az össz. lejátszási idő akár 16 óra (!) is lehet. 5 digitális bemenete van, amire egy logikai alacsony szintet adva, vagy egy nyomógombbal 5 darab MP3 fájlból jelölhetünk ki egyet lejátszásra. A bemenetek sorkapocsra vannak kivezetve, de tesztelési célból minden bemenethez tartozik egy nyomógomb is. És van egy 6. nyomógomb is, ennek a beállításoknál van szerepe. (Digitálisan programozható a hangerő.) A panelra került még egy 1 wattos hangfrekvenciás végfok is, ez a teljesítmény tökéletesen elegendő a pl. egy információs táblánál.

A vezérlő mikrokontroller alapállapotban lekapcsolja a tápellátásról az MP3 modult, meg az erősítőt is. Ilyenkor az áramfelvétel kb. 4 mA-re csökken, csak a működést jelző LED villan ütemesen, és persze a bemenetfigyelés aktív.

Ha „esemény” történik, azaz megnyomtunk egy gombot, vagy egy sorkapcsokba kötött jeladó vitte alacsony szintre valamelyik bemenetet, a mikrokontroller bekapcsolja a modul, és a hangfrekvenciás erősítőt tápellátását is, és elindítja a bemenethez tartozó audio fájl lejátszását. A lejátszás végeztével aztán vissza alszik az áramkör Csipke Rózsika álmába.

Az áramkör 9-20V DC, és legalább 300mA-es terhelhetőségű tápot igényel.

Az MP3 fájl lejátszó áramkör 18.000 Ft.Mini USB kábel: 550 Ft. Az áramkörhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájlok lejátszó áramkör, SD kártyával, 16 indító bemenettel:

MP3 fájl lejátszó 16 bemenettel. A 16 digitális bemenet egyikére logikai alacsony szintet adva - pl. egy nyomógombbal - egy-egy MP3 fájlt jelölhetünk ki lejátszásra. A bemenetek sorkapocsra vannak kivezetve, az audió jelet egy 3.5-ös jack aljzatról vehetjük le, de közvetlenül is meg tud hajtani egy 3 wattos hangszórót, hangfalat. A hangfájlokat egy SD kártya tárolja. Csatlakoztatható rá egy 2x16-os LCD, amin az indító bemenetek állapota követhető.

Az áramkör 9-20V DC, és legalább kb. 500mA-es terhelhetőségű tápot igényel.

Az MP3 fájl lejátszó áramkör 32.000 Ft. Az LCD kijelző egység 3.000 Ft. (Az LCD nem szükséges a működéshez, csak a beüzemelést segíti.) Egy 128 mb-os SD kártya 2.000 Ft, az 512 mbájtos 2500 Ft. Az áramkörhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 2.200 Ft.. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájlok lejátszó áramkör, 16 indító bemenettel:

16 bemenetet kezelő, LCD kijelzéssel is rendelkező MP3 lejátszó. A.16 digitális bemenet egyikére logikai alacsony szintet adva - pl. egy nyomógombbal - a 16 darab MP3 fájlból jelölhetünk ki egyet lejátszásra. A működési folyamatok, a korábban indított hangfájlok azonosítója egy 2x16-os LCD-n megjelenik. A bemenetek sorkapocsra vannak kivezetve, az audió jelet egy 1 wattos hangfrekvenciás végfok erősíti.

Az áramkör 9-20V DC, és legalább kb. 300mA-es terhelhetőségű tápot igényel.

Az MP3 fájl lejátszó áramkör 35.000 Ft.Mini USB kábel: 550 Ft. Az áramkörhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájl lejátszó áramkör, 8 indító bemenettel, 10 wattos erősítővel:


Nyolc darab MP3 fájlból választhatunk egy forgókapcsolóval, és egy 10 wattos erősítő hajtja meg a hangszórót, hangfalat.. A hangfájlok tárolása egy 32 Mb – 1 Gb SD kártyán történik

Az MP3 fájl lejátszó áramkör, 512 megabájtos SD kártyával 35.000 Ft. Az áramkörhöz - is - használható 12 voltos, 2 amperes kapcsoóüzemű hálózati adapter (dugasztáp) 3.800 Ft.. Bedobozolva 39.000 forint. A hanglejátszóhoz - is - használható hangszórók, hangfalak ismertetője itt.


MP3 fájl lejátszó mozgásérzékelővel:

Ha kell egy hang, ami tájékoztat, vagy rászól, vagy megijeszt valakit, na akkor kell egy mozgásérzékelős hanglejátszó. Egy MP3 lejátszó, mozgásérzékelő infra szenzorral. Jó hangminőség, beépített 2 wattos erősítő. Tápellátás külső tápegységről, vagy a beépített 500 mAH akkumulátorról. Tetszőleges számú MP3 fájlal tölthető fel, amiket lejátszhatunk sorban, vagy véletlenszerűen, vagy kiválaszthatunk egyet. A hangfájlokat a 4 megabájtos belső memória tárolja.

A mozgásérzékelős MP3 fájl lejátszó, akkumulátorral, a tápegység a töltőkábellel, és a felszerelési segédanyag együtt 25.000 Ft.


MP3 fájlok lejátszása nyomógombbal, vagy soros porton keresztül küldött indító jelre, VMUSIC modullal:

Noha már pár ezer forintért, elképesztő választékban kaphatóak a zsebre vágható, hang és film lejátszó MP3/MP4 lejátszók, egy elektronikus áramkörbe illeszthető, digitális jelekkel vezérelhető IC, áramkör nem létezik. Márpedig gyakran az olyan egyszerű funkció kéne, hogy pl. megnyomom az 1-es gombot, és induljon az első fájl lejátszása, stb.(Információs táblák, harangjátékok, dallamcsengők, stb.) Na pont az ilyen, alapvető feladatokra készült az ismertetendő áramkör.

8 digitális bemenete van, amire egy logikai alacsony szintet adva, nyolc darab MP3 fájlból jelölhetünk ki egyet lejátszásra. Van egy RS232 bemenet is, ahol egy soros porti adatjellel már 1000 darab (!) MP3 fájlból tudunk választani.

Felépítés: van egy Vinculum által gyártott VMUSIC2 modul. Ez tud fogadni egy USB-s tárat - pendrive-ot - és az ott található MP3 fájlokat le is tudja játszani. A VMUSIC2 modulnak van egy saját utasítás készlete, amivel - többek között - kijelölhető, indítható, vagy épp leállítható egy hang fájl lejátszása. Aztán van egy MICROCHIP 16F871 mikrokontrolleres vezérlő panel, amia VMUSIC modul vezérlését, valamint a hang fájlok lejátszását indító digitális, vagy soros porti vezérlő jelek fogadását végzi. És persze kell egy pendrive, amire rá kell másolnunk a kívánt MP3 fájlokat.

A VMUSIC2 lejátszó modul, és a mikrokontrolleres vezérlő panel együtt 30.000 Ft. Az ár nem tartlmazza az MP3 fájlokat hordozó pendrive-ot.


Hangszóró, hangfal:

Kicsi, 8 ohmos 3 wattos hangszóró: 1200 Ft. 5 wattos, 8 ohmos : 2200 Ft.

beépíthető, 35 wattos, 8 ohmos hangszóró, Beépíthető, 8 ohmos, 35 wattos hangszóró 8.900 Ft, a nagyobb, 45 wattos 9.900 Ft, 10 wattos, falra is szerelhető, 8 ohmos hangfal 18.900 Ft.


TOUCH2 „kapacitív” szenzoros érintő nyomógomb

Mikor cseréljük a hagyományos nyomógombokat érintőgombokra? Ha egyszerűen – és olcsón - szeretnénk „profi” kinézetű előlapot csinálni. Egy színes nyomtatóval gyártott „billentyűzet” matrica, egy doboz előlapjára, üveg, vagy plexi lapra ragasztva nem csak jól néz ki, de sokszor egyszerűbb is elkészíthető, mint a hagyományos nyomógombok helyét kifúrni, feliratozni.
Ha „vandál biztos” kezelőpanelt akarunk. Pár milliméter vastag műanyag lap – doboztető – ellenáll a türelmetlenebb nyomkodásnak, de nedvességnek, szennyeződésnek is.

Az áramkör készen 1500 Ft.


A DALLAS ibutton beléptető rendszer :

Az áramkör felhasználásával egy olyan pl.  beléptető, jogosultság engedélyező rendszer hozható létre, ami az engedélyező, nyitó jel kiadása mellett a belépés/használat idejét, a belépő, üzemeltető személyét stb.  is tudja regisztrálni.A mikrokontrolleres (AT89c4051) áramkör a DALLAS cég iBUTTON „intelligens gombbal” működtethető.  (Az iBUTTON kinézetre egy gombelemhez hasonlít, szinte lehetetlen tönkre tenni, és rendelkezik egy egyedi, kiolvasható azonosító számmal.) A mikrokontroller ezt olvassa ki, és hasonlítja össze a tárolt engedélyező kódokkal.  Egyezés esetén egy hang és fényjelet is ad, egy relés kapcsoló kimenetet pedig aktivizál. A gombhoz tartozó azonosító jelet sorosan továbbítja egy központi készüléknek, pl.  egy PC-nek, egyben az aktuális időponttal együtt beleírja egy EEPROM-ba.Az áramkörnek van egy „gomb az olvasóban” kimenete, ami addig aktív, amíg egy érvényes gomb van a foglalatban.  Ez a kimenet mint engedélyező jel használható.  A működés úgy is konfigurálható, hogy a gomb eltávolítása is naplózva legyen.  Két működtető program készült, az egyik rendszer 100, a másik 1200 felhasználót tud azonosítani. Az áramkör a soros porton összeköthető egy PC-vel.  A PC program segítségével a gombból kiolvasott kódszámhoz egy 10 karakteres szöveges azonosítót rendelhetünk.  (Pl.  egy személy nevét.) A PC program a képernyőn kijelzi belépést, valamint az azonosító kódhoz rendelt szöveget.A mikrokontroller 2 db digitális bemenetet is figyel.  (Pl.  nyitás, mozgás érzékelők, áramszünet figyelés.) A bemeneteket 5 másodpercenként beolvassa, ha azokon állapot változás történt, azt naplózza, és egy soros adat küldés is történik.  (Ezekre a is megadható egy-egy szöveges azonosító.)

Árak: A nyák, a doksi, a 100 gombos programmal beégetett 89c4051, az EEPROM, és a PC-s kezelő program együtt 11500 Ft, az összes alkatrésszel - kivéve a külső óra IC-t, és kiegészítőit - együtt 11900Ft, készen 12900 Ft. Külső óra IC-vel az alkatrészcsomag 13000 Ft, készen 14000 Ft.

Az áramkör az 1200 gombos programmal, készen 19000 Ft.

A DALLAS iBUTTON gombok ára 1000 Ft/db-tól, fogadóegységek 1600 forinttól, kulcstartóra fűzhető iBUTTON tartó 150Ft. (Ezekről, a mennyiségi kedvezményekről, további részletek, fényképek az alkatrészek lapon.) Piezzo hangszóró 300 Ft.

Parkolási díj nyílvántartó, elszámoló rendszer :

Az IBM PC-n futó szoftver, és a PC-hez kapcsolt azonosító kulcs beolvasó egység maximum 1000 felhasználót tud kezelni. Azonosító kulcsnak a DALLAS cég DS1990A "intelligens gombját" használja. A program funkciói: belépés/kilépés regisztrálás, kijelzés, esemény és napi forgalom naplózása fájlba. A PC program, és a beolvasó egység együtt 170.000 Ft.


Digitális jel továbbítása üvegszálas kábelen :

Egy biztonságtechnikai rendszernél kellett néhány kontaktus jeladó jelzését továbbítani optikai szálon. Készült egy adó, ami beolvassa a szenzorok állapotát, és azt elküldi a fénykábelen, aminek a másik végén egy vevő figyel, és előállítja a bemeneti állapotokat tükröző kimenő jeleket, ez esetben kontaktusokat.

Árak: Az adó, és a vevő egység, készre szerelve, műanyag dobozban, 30.000 - 30.000 Ft.

50 Mhz-es frekvenciamérő, 1 - 5.000.000 Hz frekvencia generátor

Egy egyszerű felépítésű műszer, ami nem csak mérni tud frekvenciát, de kiadni is. Az áramkör két panelből áll össze, egy PIC 18F2585 mikrokontrollerrel vezérelt alap, és az alappanelhez csatlakoztatható LCD/nyomógomb panelből. 3 billentyű van az üzemmód választáshoz, és a kimenő frekvencia beállításhoz, és 2x16-os LCD a megjelenítéshez. Frekvenciamérés üzemmódban a mikrokontroller előállítja a másodperces időalapot, és egy belső számlálójával végzi a frekvenciaszámlálást. Méréshatár váltásra nincs szükség, a műszer kb. 50 megáig Hz felbontásban írja ki az eredményt az LCD-re. Frekvencia generátor üzemmódban két nyomógombbal (Le/Fel) beállíthatjuk a kimenő frekvenciát. (Ami 50%-os kitöltésű négyszögjel, 1 Hz-5.000.000 Hz tartományban.)

Az árak: A dokumentáció, az alappanel és a kijelző nyák, és a vezérlő mikrokontroller együtt 11.500 Ft, az összes alkatrésszel (az LCD is) együtt 14000 Ft, készen 15000 Ft.

A kész készülék ára bedobozolva 18900 Ft. Az áramkörhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


DDS frekvencia generátor

A DDS - direct digital synthesis - IC-k egy új fejezetet nyitottak a frekvencia jel, vagy függvény generátorok történetében. Az AD9833 DDS IC-re épülő áramkör 1 Hz-től 12.5 Mhz-ig tud "kvarc stabil" kimenő jelet adni, 1 Hz-es beállítási felbontással. A kimenő négyszögjel feszültségszintje egy potméterrel 1.5 – 10 voltos tartományban fokozatmentesen szabályozható. A kiadott négyszögjel kitöltési tényezője 50%. A teljesen digitális vezérlésnek, és a kvarcoszcillátoros időalapnak köszönhetően a kiadott jel nagyon stabil, és pontos.

Az áramkör két panelből áll össze, egy PIC mikrokontrollerrel vezérelt alap, és az alappanelhez csatlakoztatható LCD/nyomógomb panelből. 3 billentyű van az üzemmód választáshoz, és a kimenő frekvencia beállításhoz, és 2x16-os LCD a megjelenítéshez. Frekvencia generátor üzemmódban két nyomógombbal (Le/Fel) beállíthatjuk a kimenő frekvenciát. (Ami 50%-os kitöltésű négyszögjel, 1 Hz-12.500.000 Hz tartományban.)

A kész áramkör - az alap és a kijelző panel együtt - 35.000 Ft. Bedobozolva 38.500 Ft. Az áramkörhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.

Néhány megrendelőm az áramkört természetgyógyászati célokra kívánja használni, számukra készült a működtető programnak egy – nevezzük így – terápiás üzemmóddal bővített verziója. (Némely kutatás szerint egyes kórokozók elpusztíthatóak, vagy legalább gyengíthetőek bizonyos frekvenciájú elektromos jellel. Lehetséges. De ehhez nem értek, csak egy műszaki megoldást tudok a feladatra.) Szóval a működtető programnak készült egy olyan verziója is, ahol a “sima” frekvenciagenerátor mellett van egy “terápiás” üzemmód is. Ekkor 7 percig ad kimenő jelet, majd egy 20 perces jel szünet következik, aztán megint 7 perc aktivitás, majd megint szünet, mindez háromszor ismételve. (Ha ezzel a program verzióval szeretné az áramkört, akkor azt a megrendelésnél jelezze.)

És készült egy négy kimeneti frekvenciát, és „sweep” funkciót is lehetővé tevő kezelőprogram. (A sweep magyarul: söprés.)
Szóval a sweep funkció azt jelenti, hogy megadhatunk egy kezdő, és egy végfrekvenciát, valamint egy frekvencia lépcsőt, amin – egy szintén megadható lépés idővel – a kezdő értéktől elindul felfelé a kimenő jel frekvenciája - a megadott „lépcsővel”, és időzítéssel - majd ha elérte a végfrekvenciát, onnan ugyanúgy vissza lépked, a kezdő értére. És így tovább, oda vissza „pásztázva” a kijelölt frekvenciatartományt. Mivel itt több paramétert kell beállítani, ez a nyomógombokkal nehézkes lett volna, ezért készült egy PC-s beállító program az adatok beviteléhez. A beállításokhoz kössük össze a mikrogépet az RS232 illesztő kábellel a PC-vel a soros – serial – porton. A DDSweep programot indítva tudjuk az összesen négy „sweep” variációt a PC-ről beállítani, utána ezek dds mikrogép nyomógombjaival indíthatóak. (A PC csak a beállításokhoz szükséges.) A PC program menüjében tudjuk megadni a kezdő, és a vég frekvenciát, egy lépésközt, és egy lépésidőt másodperces felbontásban.
A PC programmal beállítható, sweep funkciót is tudó verzió esetében a kész áramkör - az alap és a kijelző panel, rs232 csatoló együtt - 48.000 Ft. Bedobozolva 51.000 Ft. Az áramkörhöz - is - használható 12 voltos hálózati adapter (dugasztáp) 1.700 Ft.


Függvény generátor

Műszaki adatok:  Frekvencia tartomány:  10 Hz-700.000hz. Szinusz, háromszög, és négyszög görbealakok választhatóak ki.  A színusz jelnek van egy teljesítmény erősített kimenete is. Teljesen digitális vezérlés, külső frekvencia mérési lehetőség, LCD-s kijelzés. Egy analóg multiplexerrel választható ki a frekvenciatartomány, azon belül pedig digitális potméterrel folyamatosan szabályozható a kimenő jel frekvenciája. A kimeneti feszültséget szintén egy digitális potméterrel állítja be.

Az alappanel és a kijelző panel készreszerelve, kipróbálva 25.000 Ft, bedobozolva 29.500 Ft. Az áramkörhöz - is - használható 12 voltos/500mA-es hálózati adapter (dugasztáp) 1.300 Ft.

Az áramkör a hangfrekvenciás teljesítmény erősítő nélkül 21.500 Ft, dobozolva 26.000 Ft.


HCS361/515 ugrókódos adó/vevő

A HCS ugrókódos adó/vevő áramkörök lényege, hogy az engedélyező kódot minden sikeres adás/vétel után - egymással szinkronban - megváltoztatják, így az lemásolhatatlan.  Ebből adódódik az IC-k felhasználási területe is, ami elsősorban a biztonságtechnikához kapcsolódik, és mint elektronikus kulcsot használják autóriasztók, beléptető, azonosító rendszereknél.Talán  a legegyszerűbben a HCS361-HCS515 párossal tudunk egy komplett adó/vevőt építeni, ezekben minden megtalálható ami egy infrás kapcsolathoz szükséges. A HCS361-esre  két nyomógombot, egy infra LED-et, és néhány külső  alkatrészt kapcsolva kész az adó, míg a HCS515 egy infravevővel (pl. TFM5360) és pár alkatrésszel egy vevőt alkot. Az adón a nyomógombot megnyomva a vevőn a kapcsoló kimenet 1 másodpercre magas szintre vált. (Ezt egy LED is jelzi.)

Az adó nyákja, alkatrészei, a beprogramozott HCS361 együtt 2000 Ft, a vevő nyákja, alkatrészei, - HCS515, infra vevő, stb. - 2500 Ft.Aki „kisérletezni” akar a HCS IC-kel, annak szüksége van egy HCS égetőre.  (Erről a programozók ismertetőjében bővebben.) A működést meghatározó byte-ok előállításához készült egy fejlesztő program, ára 5000 Ft.  A HCS IC-kről további információk a MICROCHIP CD-n.


LED mátrix kijelző, óra, óra/hőmérő , fényújság

Ha szeretnénk egy olyan kijelzőt csinálni, ami messziről is leolvasható, vagy ami nemcsak számokat, hanem betűket is ki tud jelezni, akkor készítsünk egy LED-es mátrix kijelzőt!

Az ismertetésre kerülő kijelzőnek négy, 5x7-es karaktere van, és a mikrokontrollerbe égetett programmal mint óra, vagy óra/hőmérő működik. A szegmensek 5x7 LED-ből állnak, valamint a második és harmadik szegmens között egy elválasztó LED sor is van, ami elsősorban az óra alkalmazásnál hasznos, ahol egy villogó kettőspont választja el az óra/perc értékeket. Mindösszesen tehát 147 LED-ből áll a kijelző egység.

A nagy karakterek nemcsak jól olvashatóak, de - mert nem "vonalkákból" kell kirakni a számokat - szebbek is a szokásos 7 szegmenses kijelzőknél.

Az óra/hőmérő program : A működés, beállítás hasonló az óra programéhoz, de ha egy TCN75-ös szenzort csatlakoztatunk a panelre, akkor az idő kijelzést a hőmérséklet kijelzés követi, kb. 3 másodperces váltással. Az áramkör nyákja, doksija, az óra programmal beégetett 16F874 együtt 13000, az összes alkatrésszel, 5 mm-es piros vagy sárga LED-ekkel 16000 Ft, készen 18000 Ft. TCN75 szenzorral, óra/hőmérő programmal az alkatrész csomagok, és a kész áramkör ára 1000 forinttal magasabb. (14-17-19.000)

A panelre készült egy fényújság, fényreklám alkalmazás is. Noha egyszerre csak 4 karakter jeleníthető meg, a kiírandó szöveg jóval hosszabb, akár maximum 128 karakter lehet. A hosszabb szövegek "scrollozva" azaz futtatva jeleníthetőek meg, és a korábban ismertetett óra/hőmérő alkalmazáshoz hasonlóan, az aktuális idő és hőmérséklet is kijelezhető. (A működő kijelzőről a lenti honlapcímen egy videó is letölthető) Egy PC programmal lehet egyszerűen bevinni a szövegeket - magyar, ékezetes karakterekkel is - az aktuális idő, vagy hőmérséklet kijelzés aktivizálást, és a kijelzést vezérlő "effekt" parancsokat. Az áramkör nyákja, doksija, és a fényújság programmal beégetett 18F452, a 24C256 eeprom együtt 24000, az összes alkatrésszel, 5 mm-es piros vagy sárga LED-ekkel, TCN75 hőszenzorral 27000 Ft, készen 29000 Ft.


LED mátrix kijelző, fényreklám, óra/hőmérővel

Ha szeretnénk egy olyan kijelzőt csinálni, ami messziről is jól olvasható - pl. egy háztetőre szerelve akár pár száz méterről is - és nemcsak számokat, hanem betűket is ki tud jelezni, akkor készítsünk egy LED-es mátrix kijelzőt! Felhasználás : fényreklám, eredmény kijelző táblák, stb. Az ismertetésre kerülő kijelző egy 7 soros, 80 oszlopos LED fényújságot tud meghajtani. Egyszerre 13 darab 5x7 pontos karaktert tud megjeleníteni, de természetesen egy kiírandó szöveg lehet rövidebb, vagy hosszabb is. A hosszabb szövegek pl. "scrollozva" futtathatók át a képernyőn. A panelon van egy "real time clock", tehát egy beállítható, aktuális idő kijelzésére felhasználható óra, valamint csatlakoztatható a panelhoz egy hőszenzor is. (Ez utóbbi TCN75 IC , ami 0.5 fok pontosságú mérést tesz lehetővé.) Váltott, piros/zöld oszlopos szereléssel megoldható a három színű kijelzés is. A "LEDPIX2" meghajtó áramkör készen, konfiguráló PC programmal, 60.000 Ft. Hőszenzor 1000 Ft. 7x40-es LED panel - 1 pixel / 1 LED - 3 mm-es piros LED-ekkel 9000 Ft/db, 8 mm-es LED-ekkel 28.000 Ft/db. (Kettő darab 7x40-es LED panel csatlakoztatható.)


Érintő kapcsoló, másodperces időzítő

Egy áramkör vezérlését a szokásos, "unalmas" nyomógombok helyett érintéssel tudjuk végezni az ismertetésre kerülő áramkörrel. Egy fémes felület lehet az érintő szenzor, a kimenet pedig egy másodperces időre magas szintre váltó meghajtó fokozat, vagy egy optó nyitása. Mivel a kapcsolás egy NE555 "időzítő" IC-re épül, szükség esetén ezt a funkciót is elvégzi, tehát nemcsak mint kapcsolót, hanem egyben időzítőt is kapunk. (pl. lépcsőház világítás.) A nyomtatott áramkör panelon két kapcsoló/időzítő építhető fel. Az áramkör nyákja, doksija, összes alkatrésszel együtt 1500 Ft, készen 1800 Ft.


COMMODORE 64

C64 bővítő kártyák:

A C-64 bővítő portra dugható kártyák megkönnyítik az általunk sokat használt programok betöltését, kezelését.  Az ismertetett két cartridge közül az egyszerűbb felépítésű maximum 8, míg a bonyolultabb 64 illetve maximum 512 Kkbájt tárterületet biztosít programjainknak.  Mindegyik kártyán van Reset gomb.

A lehető legegyszerűbb felépítésű cartridge csak egy beprogramozott 2764-es, 8 kbájt kapacitású epromot tartalmaz, a leggyakrabban használt programokkal beégetve.  (Pl.:.  az ABC III.  turbót, egy fejbeállítót, és a COPY235-öt tudja befogadni. (A 2764 esetében kb.  30 blokk terület áll a programok rendelkezésére) A készre szerelt, kipróbált kártyát a beégetett eprommal 2500 forintért küldöm.

A következő, az előbbi cartridge továbbfejlesztett változata szintén a bővítő portra dugható.  A programokat egy 27128-27256-27512-es típusú, 16-64 Kbyte-os eprom tartalmazza, és onnan a funkcióbillentyűkkel kiválasztva másodpercnyi időn belül a gép memóriájába kerül, és lehet vele dolgozni. A 16 kbájt vagy nagyobb kapacitású epromok beolvasásásához már egy címkezelő áramkörre is szükség van.  Az epromba a típusától függően összesen 60-125-250 blokk program fér. A készre szerelt, kipróbált kártyát a 32 kbájtos beégetett eprommal 3700, a 64 kilobájtos verzió 4500 forint.

Az előbbi kártya módosított változata már az újabb nagy kapacitású epromokat is tudja fogadni.  Az eprom tárterülete 64 Kbyte-os részekre van osztva, az egyes területek egy jumperrel vagy kapcsolóval választhatók ki.  A 27010-es eprom 128K, a 27020-as 256K, a 27040-es pedig 512K (!!!) tárterületet biztosít, tehát 2, 4, illetve 8 db 64 Kbyte-os program-összeállítást képes befogadni. A kártya a beégetett 27010-el 5000, 27020-al 5300 Ft, 27040-el 5900 Ft.

A programokat tartalmazó eprom foglalatban van, így lehetőség van a különböző programokat tartalmazó tokok cseréjére.  Egy, a kiválasztott programokkal beégetett 2764-es 1700, a 27256-os 1800, 27512-es 2200 Ft, 271001-es 2800 Ft.

C64-IBM PC összeköttetés:

A programok és az összekötő kábel segítségével a PC képes írni/olvasni a C64 floppyt, az IBM PC-n futó C64 simulátor program segítségével a C64 programok futtathatók is.

De a kábel és a programok csak régi, lassú gépeken, win98-on működtek, szóval már nem kapható.

ACTION REPLAY PLUS:

Az ACTION REPLAY PLUS (Version 6.0, vagy 7.5) cartridge a C64 és C128-hoz egyaránt használható.  Hasonlóan az FC3-hoz itt is rengeteg új parancs és funkció közül választhatunk.  BASIC toolkit, gépi kódú és disk monitor, magnós és lemezes gyorstöltő (ami talán a leggyorsabb az összes közül, 200 blokkos programot 6-7 mp alatt tölt be) FREEZER, valamint lehetőség van a HIRES/Multicolor képek programból való kiemelésére, és lemezre vagy kazettára mentésére.  (A kimentett képek az ismertebb grafikus szerkesztő programokkal feldolgozhatóak, róluk hardcopy készíthető.) A játék programokban a sprite-sprite, vagy a sprite-háttér ütközések kikapcsolhatók, a POKE funkcióval „örökéletet” nyerhetünk.  És még sok más funkció, ami egy 18 oldalas leírásban van részletezve.  Az AC PLUS a számítógép tárolóját nem használja, így a teljes RAM terület szabad marad.

Ez a kártya már nem kapható!

Final Cartridge III.:

A Final Cartridge III (FC3) C64 és C128-hoz egyaránt használható modul, amelyben a menük és almenük segítségével több mint 60 új parancs és funkció közül választhatunk.  Különböző nyomtató választási lehetőségek, BASIC toolkit, kényelmes gépi kódú és disk monitor, szövegszerkesztő program, kétféle lemezes gyorstöltő (tizenötszörös vagy huszonötszörös sebesség), magnós gyorstöltő, FREEZER, ami lehetővé teszi egy aktív program tetszőleges helyen megállítását, majd kazettára vagy lemezre mentését, vagy a képernyő kinyomtatását.  A program később az FC3 nélkül is visszatölthető és futtatható.  (Ezért használják a crackerek is.) A befagyasztott képernyőről hardcopy készíthető.  Visszatöltéskor a program a befagyasztás helyétől folytatódik.  A játékosok dolgát megkönnyítheti a sprite-sprite, vagy a sprite-háttér ütközések kikapcsolása, vagy az autofire, ami gyorstüzelő funkcióval ruházza fel az egyszerűbb botkormányokat.  Ezenkívül előprogramozott funkcióbillentyűk, programtömörítés, beépített óra, naptár, számológép és még rengeteg más funkció, ami egy 30 oldalas leírásban van részletezve.  (Ez utóbbi 300 forintért külön is megvásárolható, pl.  előzetes „ismerkedés” céljából) Az FC3 a számítógép tárolóját nem használja, így a teljes RAM terület szabad marad.  Ez a 64 Kbyte-os külső operációs rendszer 2 db 27256-os epromba van égetve.

Ez a kártya már nem kapható!

Megrendelés telefonon, levélben, emailben. Teljesítés postai utánvéttel, (az utánvét költsége a megrendelőt terheli) vagy itt - Várpalotán - személyesen. Ez utóbbihoz segítségül egy térkép.

További információ, megrendelés: Torkos Csaba, 8100 Várpalota, Táncsics u. 7. Telefon: 30/9-472-294 (egész nap, 8-22 óráig), valamint napközben a 88/473-784 számon. Email : info@mikroklub.hu Internet: http://www.mikroklub.hu
